Łapa dociskowa pojedyncza DIN 6314, M12, M14 14x125 mm
Cena regularna:
towar niedostępny
dodaj do przechowalni
0
Opis

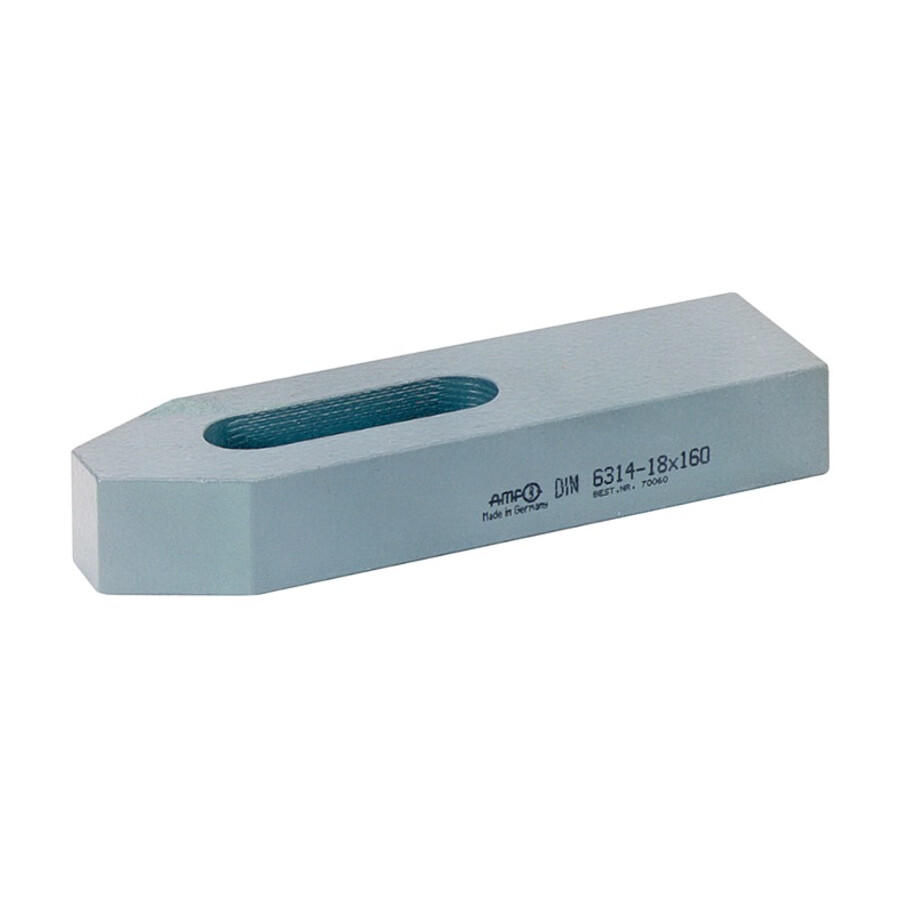

Łapa dociskowa pojedyncza DIN 6314 14x125 mm M12 M14
Element przeznaczony do mocowania i dociskania detali w różnego typu uchwytach i przyrządach, szczególnie tam, gdzie wymagane jest stabilne unieruchomienie. Sprawdzi się w zastosowaniach warsztatowych, produkcyjnych i serwisowych, w układach mocujących opartych na śrubach.
Cechy i korzyści
- Wykonanie jako łapa dociskowa pojedyncza – umożliwia tworzenie prostych i powtarzalnych punktów mocowania, co przyspiesza przygotowanie detalu do obróbki lub montażu.
- Zgodność z DIN 6314 – ułatwia dobór i wymianę elementu w istniejących systemach mocujących opartych na tej normie, co ogranicza przestoje.
- Przystosowanie do śrub M12 i M14 – pozwala wykorzystać popularne rozmiary śrub, redukując liczbę typów elementów złącznych w magazynie.
- Rozmiar 14x125 mm – dobrany wymiar ułatwia zastosowanie w kompaktowych przyrządach mocujących oraz na ograniczonej przestrzeni stołu roboczego.
- Stal do ulepszania cieplnego – zapewnia trwałość i odporność konstrukcji łapy na obciążenia podczas dociskania detali.
- Powierzchnia lakierowana – zwiększa odporność na czynniki zewnętrzne i ułatwia utrzymanie elementu w czystości.
Zastosowanie
Łapa przeznaczona jest do budowy i rozbudowy systemów mocujących, przyrządów obróbkowych oraz uchwytów montażowych opartych na śrubach M12 i M14. Może być stosowana na stołach maszyn, w oprzyrządowaniu technologów, w działach utrzymania ruchu oraz w warsztatach narzędziowych do pewnego dociskania elementów podczas obróbki, montażu lub kontroli.
Specyfikacja techniczna
- Typ: łapa dociskowa pojedyncza
- Norma: DIN 6314
- Przeznaczenie: uchwyty mocujące, dociski
- Do śrub: M12, M14

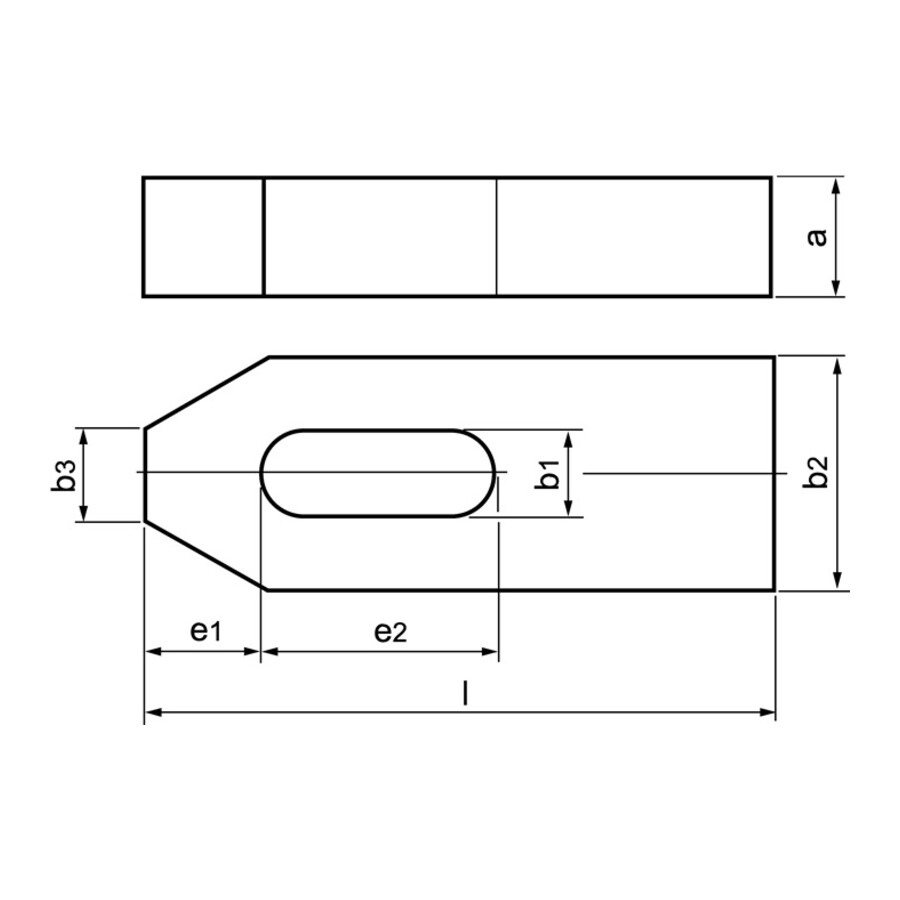

- Rozmiar [mm]: 14x125
- A [mm]: 20
- B1 [mm]: 14
- B2 [mm]: 40
- B3 [mm]: 14
- E1 [mm]: 21
- E2 [mm]: 50
- L [mm]: 125
- Materiał: stal do ulepszania cieplnego
- Powierzchnia: lakierowana
Najczęściej zadawane pytania
Do jakich śrub pasuje ta łapa dociskowa pojedyncza DIN 6314?
Element jest przeznaczony do współpracy ze śrubami w rozmiarach M12 i M14.
Jakie są wymiary łapy dociskowej 14x125 mm?
Rozmiar wynosi 14x125 mm, przy długości L 125 mm oraz wymiarach A 20 mm, B1 14 mm, B2 40 mm, B3 14 mm, E1 21 mm i E2 50 mm.
Z jakiego materiału wykonana jest łapa dociskowa i jak wykończona jest powierzchnia?
Produkt wykonano ze stali do ulepszania cieplnego, a powierzchnia jest lakierowana.
Czy ta łapa może być stosowana w uchwytach mocujących i dociskach?
Tak, produkt jest przeznaczony do zastosowania w uchwytach mocujących i jako element dociskowy w systemach opartych na śrubach M12 i M14.
Pliki do pobrania:
Dane techniczne
| B3 [mm] | 14 |
| E1 [mm] | 21 |
| Rozmiar [mm] | 14x125 |
| E2 [mm] | 50 |
| Do śrub | M12, M14 |
| L [mm] | 125 |
| A [mm] | 20 |
| B1 [mm] | 14 |
| B2 [mm] | 40 |
