Łapa dociskowa pojedyncza wygięta DIN 6316, M16, M18 18x160 mm
Cena regularna:
towar niedostępny
dodaj do przechowalni
0
Opis

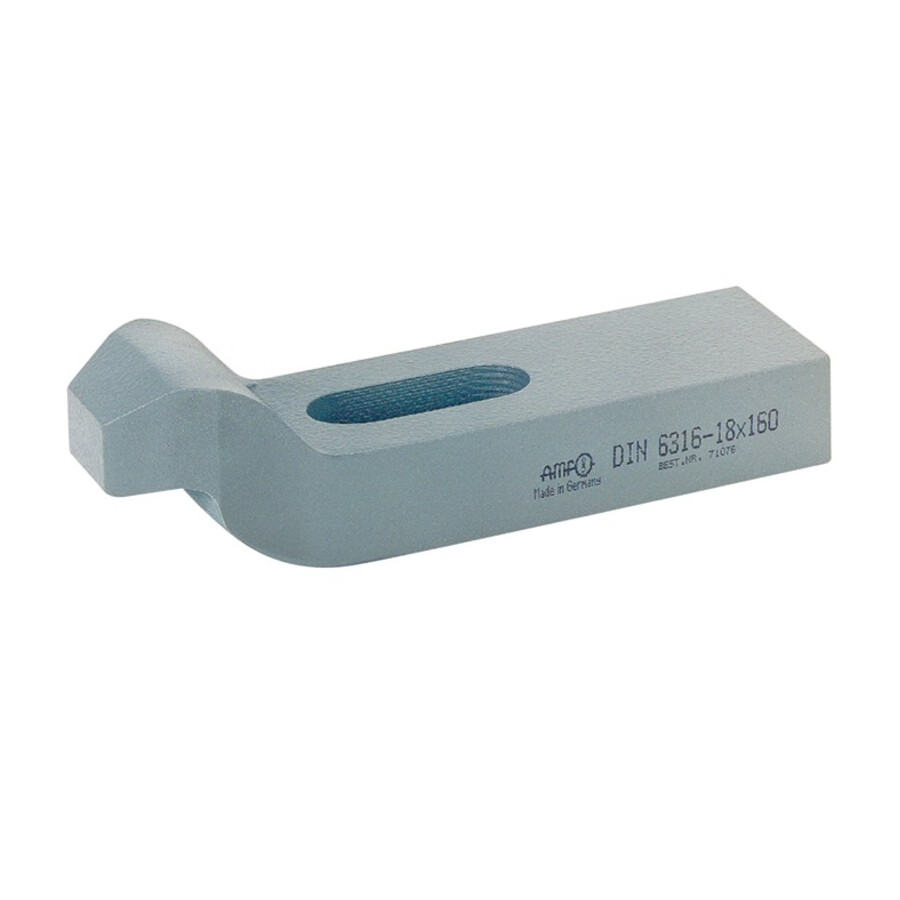

Łapa dociskowa pojedyncza wygięta DIN 6316 18x160 mm
Łapa dociskowa pojedynczo wygięta według DIN 6316 przeznaczona jest do mocowania elementów za pomocą śrub M16 i M18 w różnego typu uchwytach oraz oprawach. Sprawdza się w aplikacjach wymagających stabilnego docisku detalu przy obróbce lub montażu.
Cechy i korzyści
- Pojedynczo wygięta geometria – umożliwia wygodne prowadzenie śruby dociskowej i pewne oparcie na stole lub płycie mocującej.
- Przystosowanie do śrub M16 i M18 – pozwala wykorzystać standardowe elementy złączne, co ułatwia integrację z istniejącymi systemami mocowania.
- Długość 160 mm – zapewnia odpowiedni zasięg docisku w typowych układach mocujących na stołach maszynowych.

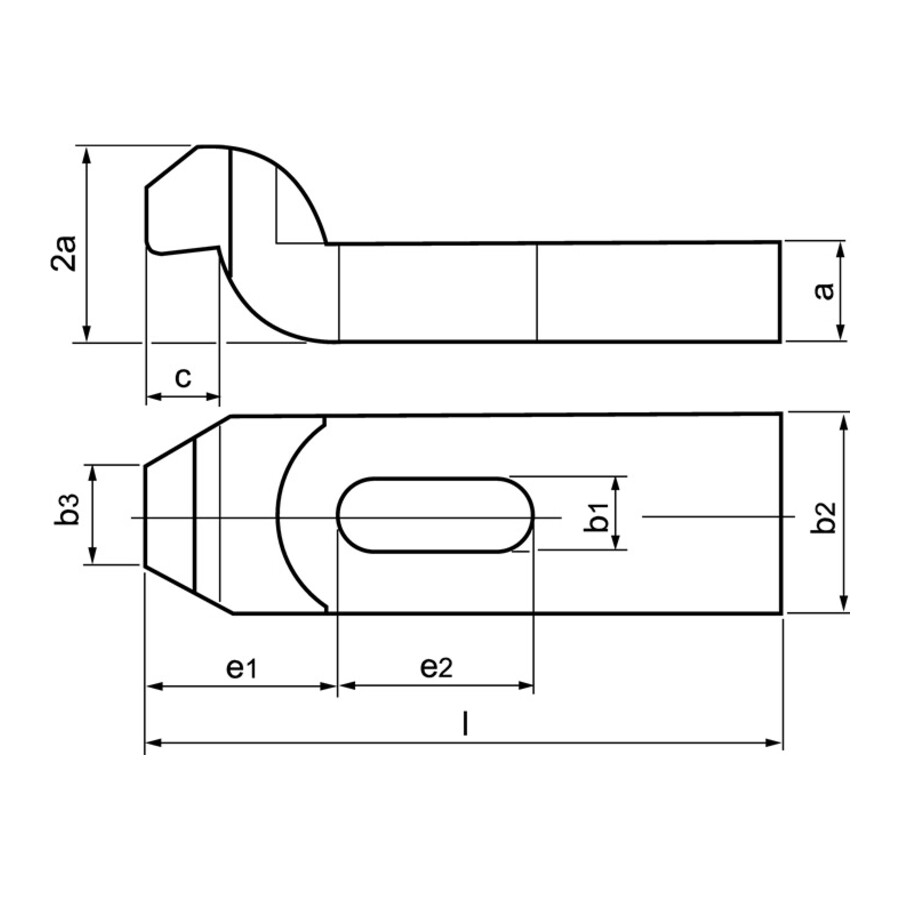

- Określone wymiary A, B1, B2, B3, C, E1, E2 – umożliwiają precyzyjne dopasowanie łapy dociskowej do rowków, podkładek i innych elementów systemu mocującego.
- Wykonanie ze stali do ulepszania cieplnego – sprzyja trwałości w aplikacjach narażonych na obciążenia mechaniczne.
- Powierzchnia lakierowana – ułatwia identyfikację elementu w warsztacie i pomaga ograniczyć wpływ czynników zewnętrznych.
Zastosowanie
Stosowana w systemach mocowania detali na stołach obrabiarek, płytach montażowych i przyrządach obróbkowych. Przeznaczona do współpracy ze śrubami M16 i M18 w uchwytach mocujących i dociskach przy obróbce skrawaniem, montażu oraz pracach warsztatowych, gdzie wymagany jest stabilny punkt docisku.
Specyfikacja techniczna
- Typ: Łapa dociskowa pojedyncza wygięta
- Norma: DIN 6316
- Do śrub: M16, M18
- Rozmiar: 18x160 mm
- A: 25 mm
- B1: 18 mm
- B2: 50 mm
- B3: 25 mm
- C: 20 mm
- E1: 51,5 mm
- E2: 50 mm
- L: 160 mm
- Materiał: stal do ulepszania cieplnego
- Powłoka: lakierowana
Najczęściej zadawane pytania
Do jakich śrub pasuje ta łapa dociskowa DIN 6316?
Element przeznaczony jest do współpracy ze śrubami mocującymi o gwincie M16 i M18.
Jakie są główne wymiary tej łapy dociskowej 18x160 mm?
Podstawowe wymiary to rozmiar 18x160 mm, długość L 160 mm oraz szerokości i wysokości: A 25 mm, B1 18 mm, B2 50 mm, B3 25 mm, C 20 mm, E1 51,5 mm i E2 50 mm.
Czy ta łapa dociskowa jest pojedynczo czy podwójnie wygięta?
Opisywany model jest pojedynczo wygięty, zgodnie z oznaczeniem DIN 6316.
Z jakiego materiału wykonana jest ta łapa dociskowa?
Produkt wykonany jest ze stali do ulepszania cieplnego i posiada powierzchnię lakierowaną.
Pliki do pobrania:
Dane techniczne
| B2 [mm] | 50 |
| B3 [mm] | 25 |
| E1 [mm] | 51.5 |
| E2 [mm] | 50 |
| Rozmiar [mm] | 18x160 |
| C [mm] | 20 |
| Do śrub | M16, M18 |
| L [mm] | 160 |
| A [mm] | 25 |
| B1 [mm] | 18 |
