Łapa dociskowa pojedyncza wygięta DIN 6316, M20, M22 22x200 mm
Cena regularna:
towar niedostępny
dodaj do przechowalni
0
Opis

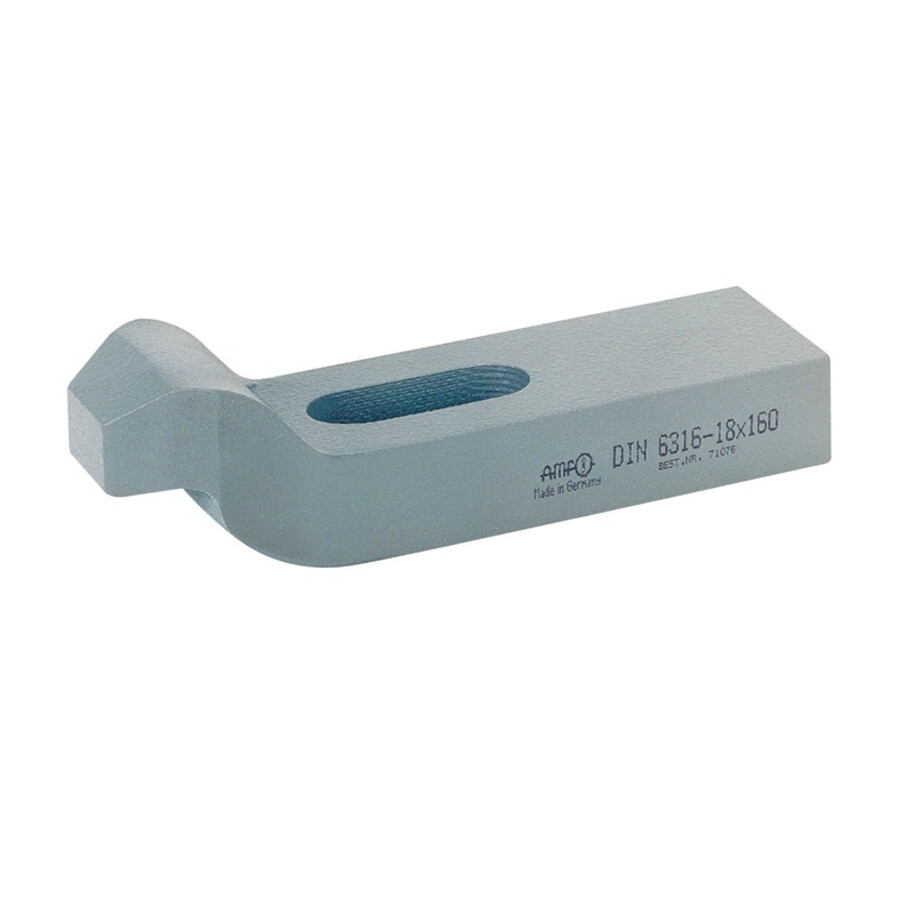

Łapa dociskowa pojedyncza wygięta DIN 6316 22x200 mm
Łapa dociskowa pojedynczo wygięta zgodna z DIN 6316 przeznaczona jest do mocowania elementów przy użyciu śrub o określonym gwincie. Sprawdza się w oprzyrządowaniu obrabiarek, przy mocowaniu detali na stołach maszynowych oraz w systemach mocujących w produkcji seryjnej i jednostkowej.
Cechy i korzyści
- Pojedynczo wygięta konstrukcja – umożliwia skuteczne dociśnięcie elementu przy zachowaniu prześwitu nad powierzchnią mocowaną.
- Zgodność z DIN 6316 – ułatwia dobór i wymianę łap w istniejących systemach mocowań opartych na tej normie.
- Współpraca ze śrubami M20 i M22 – pozwala wykorzystać popularne średnice śrub mocujących, co ogranicza potrzebę stosowania specjalistycznych elementów.

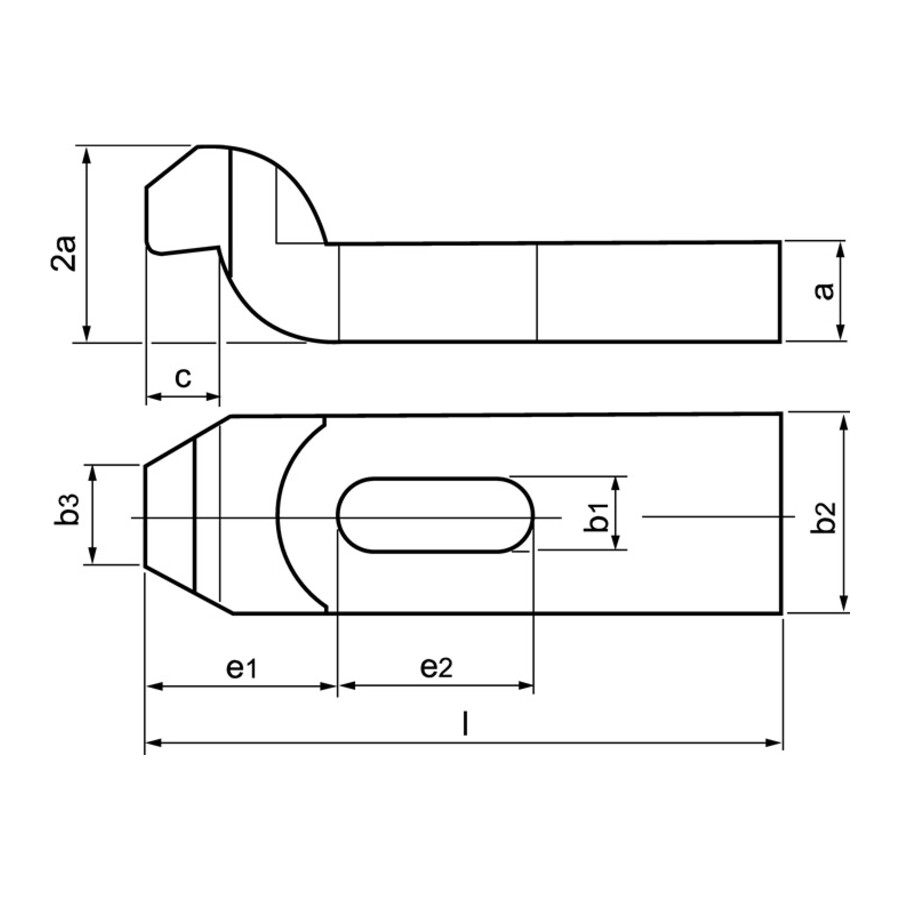

- Określone wymiary robocze – precyzyjne wartości A, B1, B2, B3, C, E1, E2 i L ułatwiają projektowanie przyrządów i dobór do istniejących układów mocowania.
- Wykonanie ze stali do ulepszania cieplnego – zapewnia odpowiednią wytrzymałość łapy w typowych zastosowaniach przemysłowych.
- Powierzchnia lakierowana – zwiększa odporność na czynniki zewnętrzne i ułatwia utrzymanie elementu w czystości.
Zastosowanie
Łapa przeznaczona jest do systemów mocowania detali w obróbce skrawaniem, przyrządach montażowych i spawalniczych oraz na stołach maszynowych. Może być stosowana w narzędziowniach, działach utrzymania ruchu oraz w warsztatach produkcyjnych wszędzie tam, gdzie wymagane jest szybkie i powtarzalne mocowanie przy użyciu śrub M20 lub M22.
Specyfikacja techniczna
- Typ: Łapa dociskowa pojedyncza wygięta
- Norma: DIN 6316
- Do śrub: M20, M22
- Rozmiar: 22x200 mm
- A: 30 mm
- B1: 22 mm
- B2: 60 mm
- B3: 30 mm
- C: 24 mm
- E1: 59 mm
- E2: 70 mm
- L: 200 mm
Najczęściej zadawane pytania
Do jakich śrub przeznaczona jest ta łapa dociskowa DIN 6316?
Łapa przewidziana jest do współpracy ze śrubami o gwincie M20 oraz M22.
Jakie są wymiary łapy dociskowej 22x200 mm?
Rozmiar łapy to 22x200 mm, przy długości L 200 mm oraz wymiarach A 30 mm, B1 22 mm, B2 60 mm, B3 30 mm, C 24 mm, E1 59 mm i E2 70 mm.
Z jakiego materiału wykonana jest łapa dociskowa pojedynczo wygięta?
Element wykonany jest ze stali do ulepszania cieplnego.
Czy powierzchnia łapy dociskowej jest zabezpieczona?
Tak, łapa jest lakierowana.
Pliki do pobrania:
Dane techniczne
| B1 [mm] | 22 |
| B2 [mm] | 60 |
| B3 [mm] | 30 |
| E1 [mm] | 59 |
| Rozmiar [mm] | 22x200 |
| E2 [mm] | 70 |
| Do śrub | M20, M22 |
| C [mm] | 24 |
| L [mm] | 200 |
| A [mm] | 30 |
