Nakrętka łącząca 6334, M16x24
Cena regularna:
towar niedostępny
dodaj do przechowalni
0
Opis

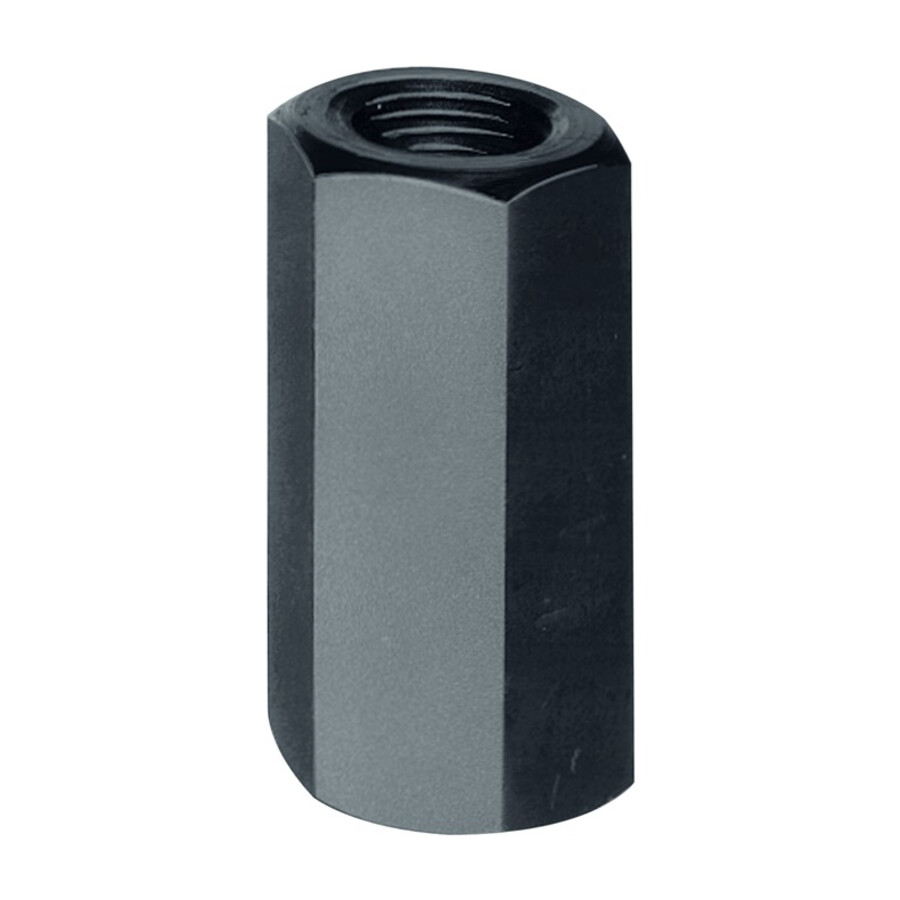

Nakrętka łącząca M16 6334 24 mm Timken
Specjalistyczna nakrętka łącząca do budowy połączeń pomiędzy śrubą dla rowków teowych a śrubą dwustronną, przeznaczona do zastosowań, w których istotna jest wytrzymałość oraz bezpieczeństwo układu mocowania. Sprawdza się w utrzymaniu ruchu, budowie przyrządów oraz mocowaniach maszynowych.
Cechy i korzyści
- Ulepszanie cieplnie – zwiększona trwałość i odporność na obciążenia mechaniczne przekłada się na dłuższą żywotność połączenia.
- Klasa wytrzymałości 10 – możliwość przenoszenia wysokich sił zacisku, co redukuje ryzyko luzowania połączeń w warunkach pracy przemysłowej.
- Współpraca z DIN 787 i DIN 6379 – możliwość zastosowania jako element pośredni między śrubą teową a śrubą dwustronną upraszcza budowę różnych konfiguracji mocowań.
- Nieprzelotowa konstrukcja – kontrolowany zakres wkręcania śrub poprawia bezpieczeństwo i stabilność połączenia.
- Wyraźnie określona minimalna długość wkręcania – wymóg wkręcania śrub do połowy wysokości nakrętki oraz co najmniej na długość równą średnicy ułatwia zachowanie prawidłowych parametrów montażu.
- Rozmiar klucza wg starej normy DIN – ułatwia dobór narzędzi w istniejących parkach maszynowych i przy modernizacji starszych oprzyrządowań.
Zastosowanie
Element połączeniowy stosowany jako nakrętka łącząca pomiędzy śrubami zgodnymi z DIN 787 (śruba dla rowków teowych) oraz DIN 6379 (śruba dwustronna), wszędzie tam, gdzie wymagane jest pewne i powtarzalne mocowanie: w oprzyrządowaniu obrabiarek, mocowaniu elementów na stołach teowych, przy budowie i modernizacji przyrządów mocujących oraz w działach utrzymania ruchu zajmujących się montażem i regulacją zespołów maszynowych.

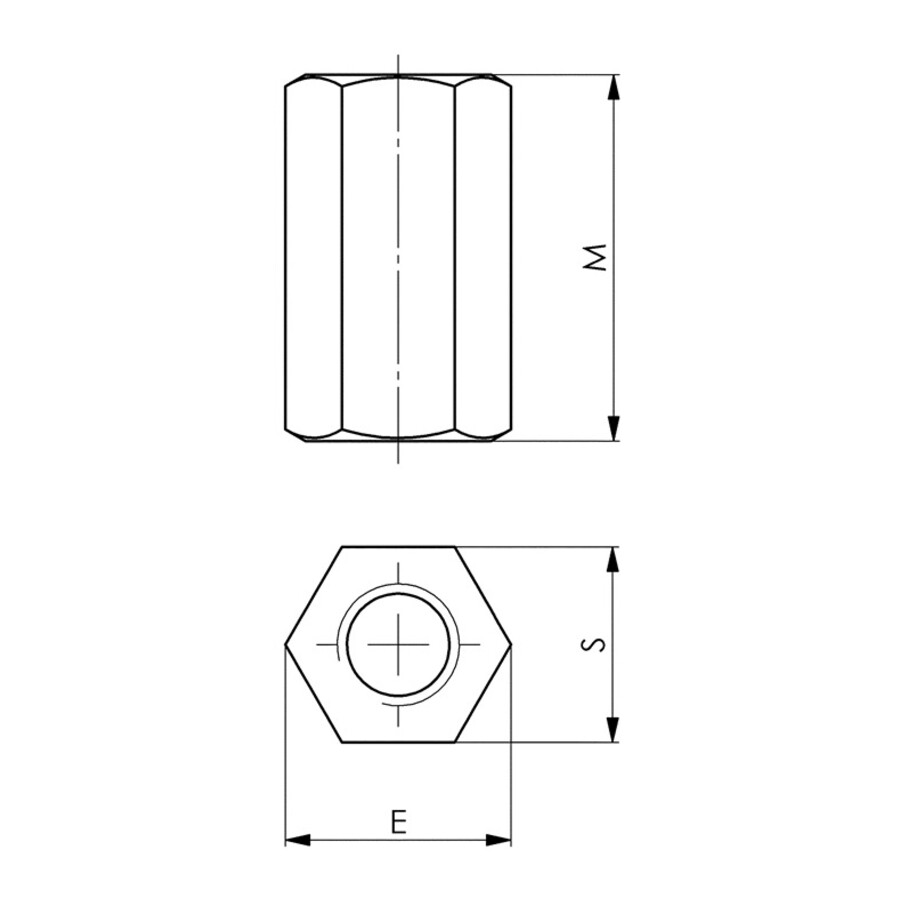

Specyfikacja techniczna
- Rozmiar: M16
- Rozmiar [mm]: 24
- Rozmiar klucza [mm]: 24
- Wymiar narożników [mm]: 26,8
- Wysokość całkowita [mm]: 48
- Klasa wytrzymałości: 10
- Typ: nakrętka łącząca, nieprzelotowa
- Normy powiązane zastosowania: DIN 787, DIN 6379
- Rozmiar klucza wg starej normy DIN: 24
Najczęściej zadawane pytania
Do jakich śrub pasuje ta nakrętka łącząca M16?
Produkt służy jako element połączeniowy pomiędzy śrubą dla rowków teowych zgodną z DIN 787 a śrubą dwustronną zgodną z DIN 6379.
Czy nakrętka łącząca jest przelotowa?
Nie, ten model nie jest przelotowy, co pozwala kontrolować głębokość wkręcania śrub.
Jaka jest zalecana długość wkręcania śrub w tę nakrętkę?
Ze względów funkcjonalnych i bezpieczeństwa obie śruby należy wkręcić do połowy wysokości nakrętki, przy czym minimalna długość wkręcania powinna wynosić 1 × średnica.
Jaki rozmiar klucza jest potrzebny do obsługi tej nakrętki łączącej?
Wymagany jest klucz o rozmiarze 24 mm podanym wg starej normy DIN.
Dane techniczne
| Rozmiar [mm] | 24 |
| Rozmiar | M16 |
| Rozmiar klucza [mm] | 24 |
| Wysokość całkowita [mm] | 48 |
| Wymiar narożników [mm] | 26.8 |
