Nakrętka łącząca 6334, M20x30
Cena regularna:
towar niedostępny
dodaj do przechowalni
0
Opis

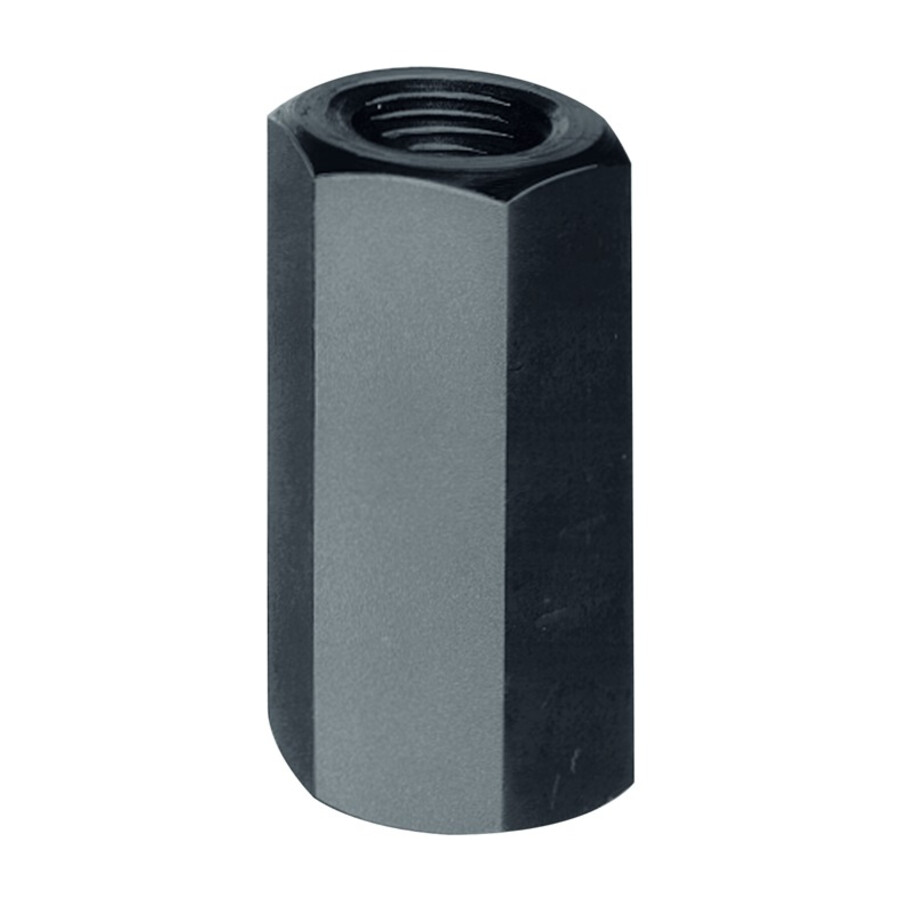

Nakrętka łącząca 6334 M20x30 M20x30
Specjalistyczna nakrętka łącząca do połączeń śrubowych w systemach z rowkami teowymi, przeznaczona do współpracy z odpowiednimi śrubami wg DIN 787 i DIN 6379. Rozwiązanie dedykowane dla konstrukcji maszyn, mocowań warsztatowych oraz aplikacji, w których liczy się bezpieczne i powtarzalne łączenie elementów.
Cechy i korzyści
- Ulepszanie cieplnie – zwiększona trwałość połączenia oraz odporność na obciążenia eksploatacyjne.
- Klasa wytrzymałości 10 – możliwość przenoszenia wysokich obciążeń mechanicznych w aplikacjach przemysłowych.
- Funkcja elementu połączeniowego – umożliwia łączenie śruby do rowków teowych DIN 787 ze śrubą dwustronną DIN 6379, co upraszcza konfigurację mocowań.
- Niepłeotowa konstrukcja – kontrolowane wkręcanie śrub do połowy wysokości nakrętki zwiększa bezpieczeństwo i powtarzalność montażu.
- Zdefiniowana minimalna długość wkręcania – wymóg min. 1 x średnica ułatwia projektowanie połączenia i ogranicza ryzyko zerwania gwintu.
- Rozmiar klucza wg starej normy DIN – możliwość stosowania standardowych kluczy warsztatowych bez konieczności specjalnych narzędzi.
Zastosowanie
Element przeznaczony do budowy i modernizacji układów mocujących w maszynach, przyrządach obróbkowych i oprzyrządowaniu warsztatowym, wszędzie tam, gdzie stosowane są śruby do rowków teowych DIN 787 oraz śruby dwustronne DIN 6379. Sprawdza się w aplikacjach montażowych, przy budowie stołów montażowych, uchwytów, prowadnic i konstrukcji wymagających regulowanego, ale stabilnego połączenia gwintowanego z wykorzystaniem nakrętki łączącej.
Specyfikacja techniczna
- Rozmiar: M20
- Rozmiar [mm]: 30
- Rozmiar klucza [mm]: 30
- Wymiar narożników [mm]: 33,5
- Wysokość całkowita [mm]: 60
- Klasa wytrzymałości: 10
- Konstrukcja: nieprzelotowa
- Minimalna długość wkręcania: 1 x średnica
- Zgodność zastosowania: pomiędzy DIN 787 i DIN 6379
- Rozmiar klucza wg starej normy DIN: 30
Najczęściej zadawane pytania
Do czego służy nakrętka łącząca 6334 M20x30?
Element służy jako pośredni łącznik pomiędzy śrubą do rowków teowych DIN 787 a śrubą dwustronną DIN 6379, tworząc bezpieczne połączenie gwintowane.
Czy ta nakrętka jest przelotowa?
Nie, nakrętka nie jest przelotowa – ma konstrukcję nieprzelotową, co wpływa na sposób wkręcania śrub.
Jak głęboko należy wkręcić śruby w nakrętkę łączącą M20x30?
Ze względów funkcjonalnych i bezpieczeństwa obie śruby należy wkręcić do połowy wysokości nakrętki, przy zachowaniu minimalnej długości wkręcania równej 1 x średnica.
Jaki jest rozmiar klucza do nakrętki łączącej 6334 M20x30?
Rozmiar klucza wynosi 30 mm i jest podany wg starej normy DIN.

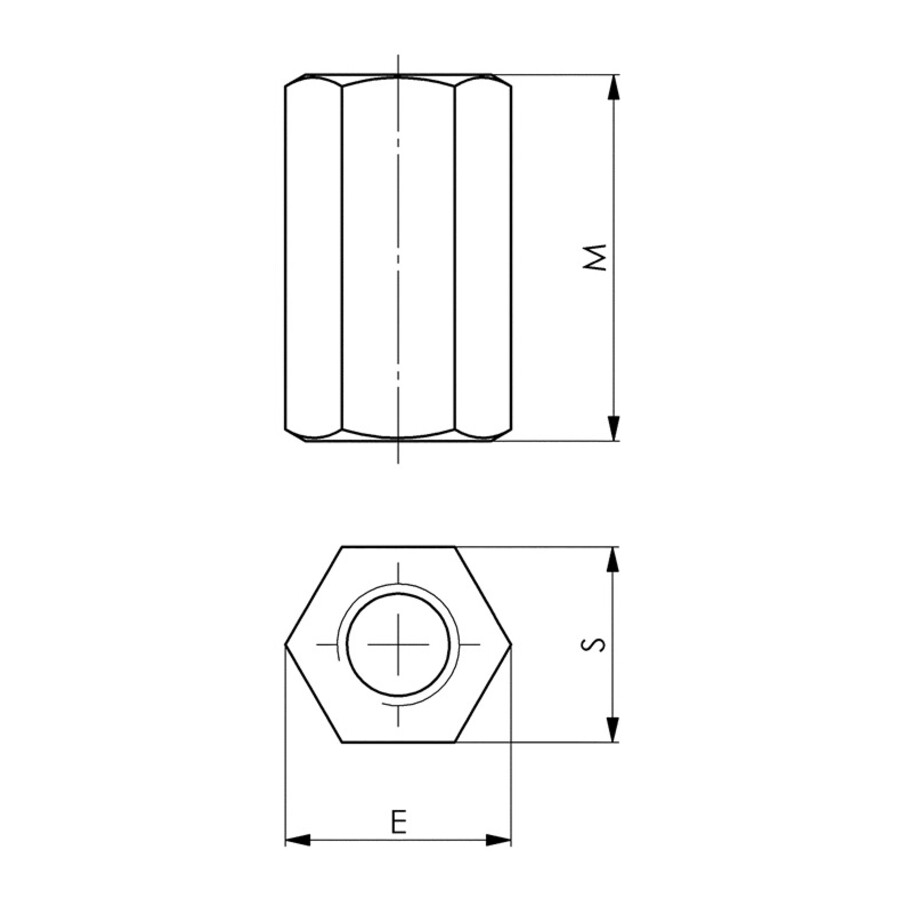

Dane techniczne
| Wysokość całkowita [mm] | 60 |
| Wymiar narożników [mm] | 33.5 |
| Rozmiar [mm] | 30 |
| Rozmiar | M20 |
| Rozmiar klucza [mm] | 30 |
