Nakrętka łącząca 6334, M24x36
Cena regularna:
towar niedostępny
dodaj do przechowalni
0
Opis

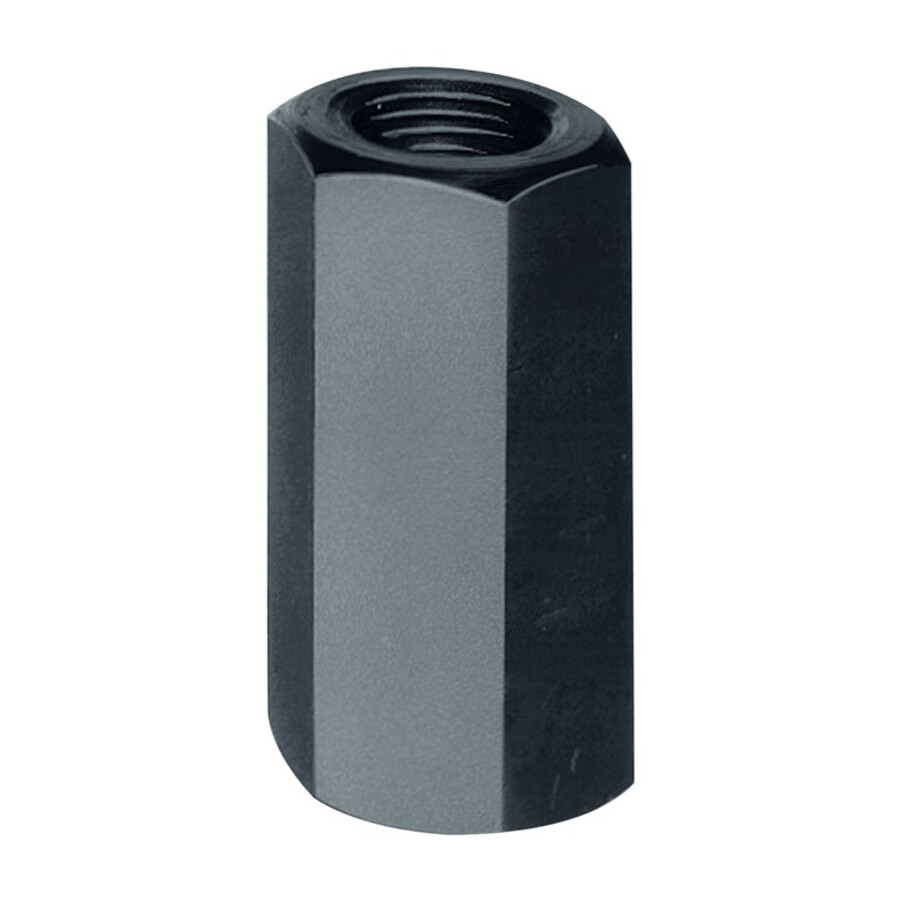

Nakrętka łącząca M24x36 – 36 mm Format
Nakrętka łącząca przeznaczona do budowy połączeń pomiędzy śrubą dla rowków teowych DIN 787 a śrubą dwustronną DIN 6379, stosowana w instalacjach wymagających pewnego i kontrolowanego połączenia. Rozwiązanie dedykowane dla konstrukcji maszyn, oprzyrządowania mocującego oraz aplikacji montażowych, gdzie istotna jest wytrzymałość i bezpieczeństwo eksploatacji.
Cechy i korzyści
- Ulepszanie cieplne – zwiększona wytrzymałość zmęczeniowa i odporność na obciążenia, co przekłada się na dłuższą żywotność połączenia.
- Klasa wytrzymałości 10 – możliwość przenoszenia wysokich sił dokręcających, co pozwala bezpiecznie stosować nakrętkę w wymagających układach mocujących.
- Dedykowana do współpracy z DIN 787 i DIN 6379 – ułatwia tworzenie standardowych, powtarzalnych połączeń w istniejących systemach mocowania.
- Nieprzelotowa konstrukcja – kontrolowana głębokość wkręcania śrub ogranicza ryzyko przeciążenia połączenia i uszkodzenia gwintu.
- Wyraźnie określona minimalna długość wkręcania – możliwość łatwego zachowania wymogów bezpieczeństwa montażu (1 x średnica), co redukuje ryzyko błędów montażowych.
- Parametry geometryczne dostosowane do starej normy DIN – kompatybilność z istniejącymi kluczami i oprzyrządowaniem, co ogranicza konieczność dodatkowych inwestycji w narzędzia.
Zastosowanie
Stosowana jako element połączeniowy pomiędzy śrubą dla rowków teowych DIN 787 a śrubą dwustronną DIN 6379 w systemach mocowania na stołach maszynowych, przyrządach obróbkowych, układach montażowych i konstrukcjach stalowych. Szczególnie przydatna w budowie oprzyrządowania technologicznego, uchwytów, zacisków oraz różnego rodzaju połączeń, w których wymagane jest pewne, osiowe połączenie dwóch śrub z zachowaniem określonej głębokości wkręcenia.

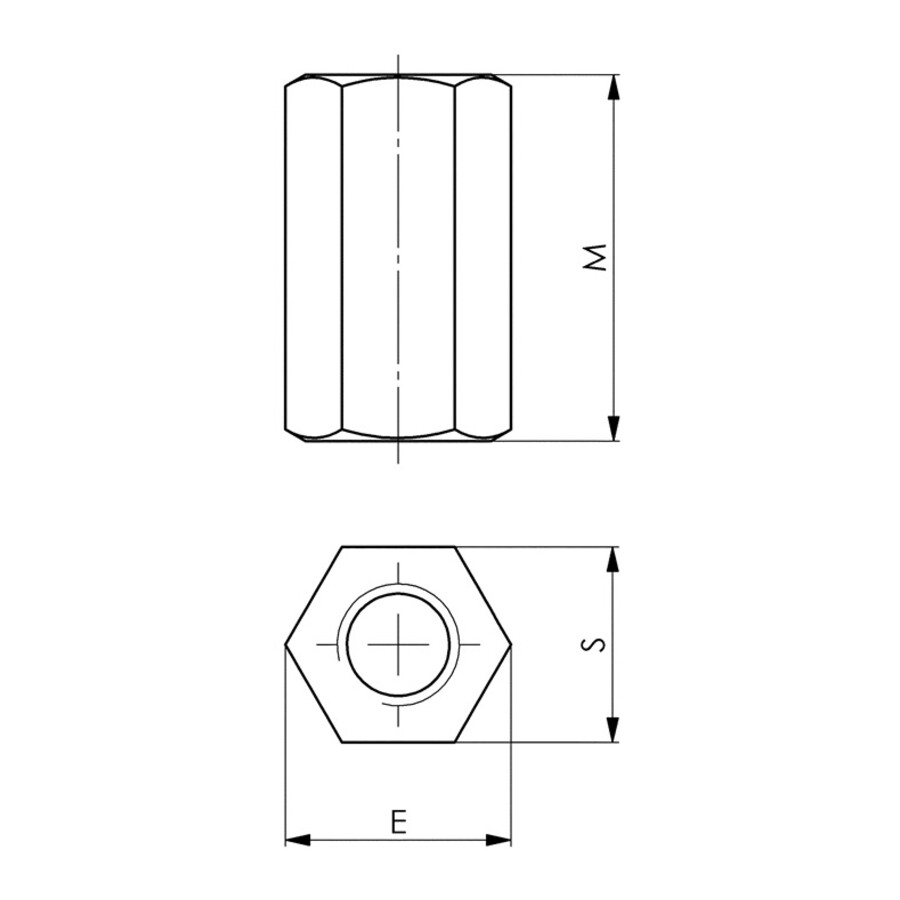

Specyfikacja techniczna
- Rozmiar: M24
- Rozmiar [mm]: 36
- Rozmiar klucza [mm]: 36
- Wymiar narożników [mm]: 40
- Wysokość całkowita [mm]: 72
- Klasa wytrzymałości: 10
- Konstrukcja: nakrętka nieprzelotowa
- Wymóg montażowy: minimalna długość wkręcania = 1 x średnica
- Wymóg bezpieczeństwa: obie śruby należy wkręcić do połowy wysokości nakrętki
- Rozmiar klucza wg starej normy DIN: 40 00 833 423, 40 00 833 425, 40 00 833 427, 40 00 833 432
- Obróbka: ulepszana cieplnie
Najczęściej zadawane pytania
Do czego służy nakrętka łącząca M24x36?
Służy jako element połączeniowy pomiędzy śrubą dla rowków teowych DIN 787 a śrubą dwustronną DIN 6379, tworząc pewne i osiowe połączenie tych elementów.
Czy nakrętka jest przelotowa?
Nie, nakrętka łącząca nie jest przelotowa, co pozwala kontrolować głębokość wkręcania śrub.
Jaka jest minimalna długość wkręcania śrub w tę nakrętkę?
Minimalna długość wkręcania wynosi 1 x średnica, przy czym obie śruby należy wkręcić do połowy wysokości nakrętki.
Jaki klucz pasuje do tej nakrętki łączącej?
Do obsługi nakrętki stosuje się klucz o rozmiarze 36 mm, odpowiadający wymiarowi pod klucz wg starej normy DIN.
Dane techniczne
| Rozmiar | M24 |
| Rozmiar klucza [mm] | 36 |
| Wysokość całkowita [mm] | 72 |
| Wymiar narożników [mm] | 40 |
| Rozmiar [mm] | 36 |
