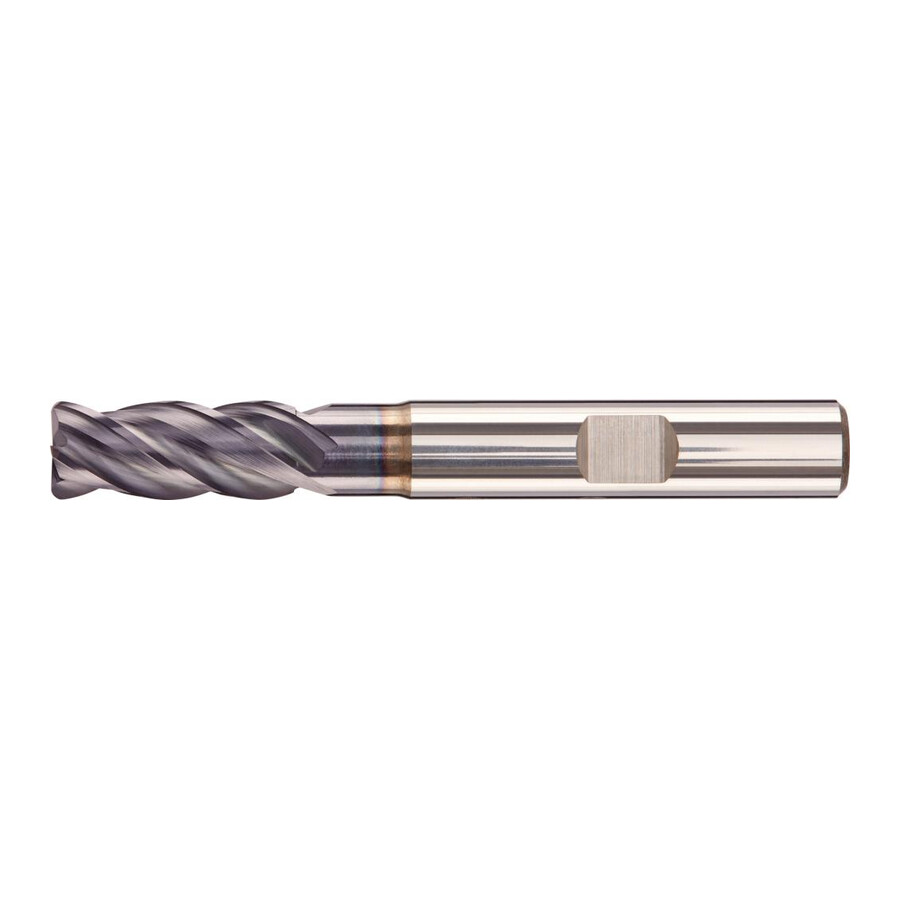

Frez trzpieniowy VHM HPC STEEL Carapace+ promień 2,0 mm 20 mm Fortis

Frez trzpieniowy pełnowęglikowy HPC do stali D6527L 20,00/2,0 z4 Fortis

Pełnowęglikowy frez trzpieniowy do obróbki wysokowydajnej HPC w stali, przeznaczony do pracy w warunkach produkcji seryjnej oraz precyzyjnych operacji skrawania. Sprawdza się w narzędziowniach, działach utrzymania ruchu i zakładach obróbki skrawaniem wymagających stabilnego procesu i powtarzalności wymiarowej.

Cechy i korzyści

• Pełnowęglikowy frez trzpieniowy – zwiększona trwałość narzędzia przekłada się na dłuższe przebiegi między wymianami i niższe koszty jednostkowe detalu.
• Wykonanie długie (DIN 6527, typ STEEL) – możliwość obróbki głębszych gniazd i kieszeni bez konieczności stosowania przedłużek, co ogranicza ryzyko drgań i błędów wymiarowych.
• HPC – obróbka wysokowydajna – dostosowany do agresywnych parametrów skrawania, co pozwala skrócić czas cyklu i zwiększyć wydajność obrabiarki.
• Dynamiczny kąt pochylenia linii śrubowej 35/38° – poprawiona ewakuacja wióra i spokojniejsza praca narzędzia, co ogranicza obciążenie wrzeciona i poprawia jakość powierzchni.
• 4 ostrza z ostrzem centralnym – wyższa wydajność objętościowa przy zachowaniu możliwości wykonywania wgłębień i pracy z zagłębianiem.
• Możliwość obróbki na sucho – redukcja zużycia chłodziwa i uproszczenie gospodarki cieczami technologicznymi tam, gdzie proces na to pozwala.
• Zaszlifowana bocznie szyjka i promień naroża 2,0 mm – lepszy dojazd w obszary trudno dostępne oraz zmniejszone koncentracje naprężeń w narożach detalu.
• Chwyt DIN 6535-HB, średnica 20 mm – kompatybilność z typowymi oprawkami zaciskowymi, co ułatwia wdrożenie narzędzia w istniejącym parku maszynowym.

Zastosowanie

Przeznaczony do wysokowydajnej obróbki stali w zakresie wytrzymałości do 1400 N/mm², w szczególności do zgrubnej i półwykańczającej obróbki kieszeni, rowków, zarysów 3D oraz konturów. Nadaje się do zastosowania na centrach obróbczych CNC i frezarkach konwencjonalnych w zakładach obróbki metalu, produkcji części maszyn, form i przyrządów, a także w działach utrzymania ruchu realizujących precyzyjne naprawy elementów stalowych.

Specyfikacja techniczna

• Długość całkowita [mm]: 104
• Długość ostrzy [mm]: 38
• Długość robocza [mm]: 54
• Liczba zębów: 4
• Promień [mm]: 2,0
• Średnica chwytu [mm]: 20
• Średnica głowicy [mm]: 20
• Średnica znamionowa [mm]: 20
• Średnica [mm]: 20
• Stale <850 N: 180
• Stale <1000 N: 160
• Stale <1400 N: 110
• Wykonanie: długie
• Materiał narzędzia: pełnowęglikowy
• Rodzaj obróbki: HPC – obróbka wysokowydajna
• Norma: DIN 6527
• Typ: STEEL
• Kąt pochylenia linii śrubowej: 35/38°
• Rodzaj chwytu: DIN 6535-HB
• Liczba ostrzy: 4-ostrzowy, z ostrzem centralnym
• Dodatkowe cechy: zaszlifowanie boczne szyjki, dynamiczny kąt pochylenia linii śrubowej, promień naroża
