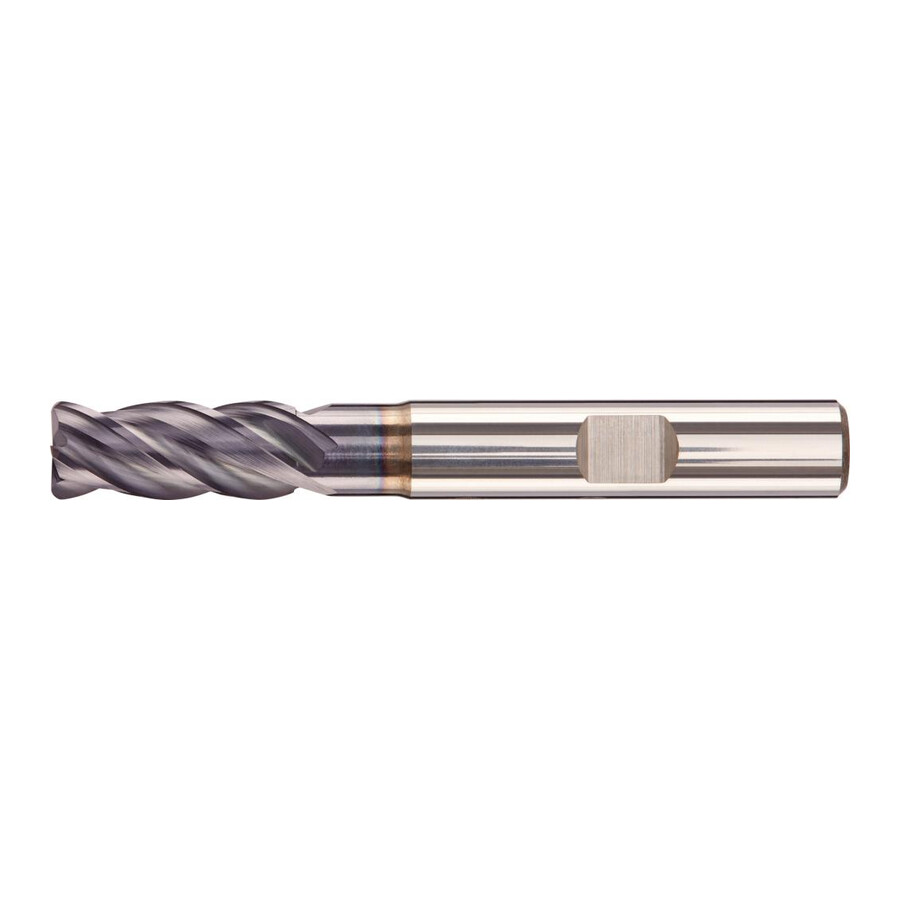

Frez trzpieniowy VHM HPC STEEL długi promień 2,5 mm 16 mm Fortis

Frez trzpieniowy VHM HPC do stali typ STEEL D6527L promień 2,5 mm średnica 16 mm Fortis

Pełnowęglikowy frez trzpieniowy do obróbki wysokowydajnej HPC w stali, przeznaczony do pracy w nowoczesnych centrach obróbczych oraz na frezarkach CNC. Sprawdza się w zastosowaniach produkcyjnych, gdzie kluczowa jest stabilność procesu, wysoka wydajność i powtarzalność wymiarowa.

Cechy i korzyści

• Pełnowęglikowy frez trzpieniowy – zapewnia wysoką trwałość narzędzia i dłuższą stabilną pracę między kolejnymi wymianami.
• Wykonanie długie D6527L – umożliwia obróbkę głębszych gniazd i trudno dostępnych stref bez konieczności stosowania przedłużek.
• Geometria HPC typ STEEL – zoptymalizowana do wysokowydajnej obróbki stali, co przekłada się na skrócenie czasów cyklu.
• 4 ostrza (Z4) z ostrzem centralnym – pozwalają na wydajne frezowanie z dużymi posuwami oraz możliwość wgłębiania osiowego.
• Dynamiczny kąt pochylenia linii śrubowej 35/38° – poprawia odprowadzanie wióra i stabilność skrawania przy dużych obciążeniach.
• Zaszlifowanie boczne szyjki i promień naroża – redukują ryzyko kolizji oraz zwiększają bezpieczeństwo obróbki w narożach i przy głębszym zanurzeniu narzędzia.
• Możliwość obróbki na sucho – pozwala ograniczyć zużycie chłodziwa i koszty eksploatacyjne w odpowiednio przygotowanych procesach.
• Chwyt DIN 6535-HB – ułatwia pewne mocowanie w oprawkach zgodnych z tą normą, co wpływa na dokładność i sztywność układu.

Zastosowanie

Frez przeznaczony jest do wysokowydajnej obróbki stali w zakresie wytrzymałości do 1400 N, w tym obróbki stali <850 N i <1000 N. Sprawdza się w obróbce zgrubnej i półwykańczającej elementów maszyn, części form, detali konstrukcyjnych oraz komponentów produkcyjnych w zakładach obróbki skrawaniem, narzędziowniach i działach utrzymania ruchu. Może być stosowany na frezarkach CNC oraz centrach obróbczych przystosowanych do technologii HPC, również w procesach z ograniczonym użyciem chłodziwa lub przy frezowaniu na sucho.

Specyfikacja techniczna

• Typ: frez trzpieniowy pełnowęglikowy Carapace+ do obróbki HPC, typ STEEL
• Norma: DIN 6527
• Wykonanie: długie (D6527L)
• Liczba zębów: 4
• Średnica znamionowa: 16 mm
• Średnica głowicy: 16 mm
• Średnica chwytu: 16 mm
• Średnica: 16 mm
• Promień naroża: 2,5 mm
• Długość ostrzy: 32 mm
• Długość robocza: 44 mm
• Długość całkowita: 92 mm
• Chwyt: DIN 6535-HB
• Kąt pochylenia linii śrubowej: 35/38°
• Geometria: dynamiczny kąt pochylenia linii śrubowej, zaszlifowanie boczne szyjki, z promieniem naroża
• Rodzaj ostrza: z ostrzem centralnym
• Możliwość obróbki na sucho: tak
• Zastosowanie materiałowe – stale <850 N: 180
• Zastosowanie materiałowe – stale <1000 N: 160
• Zastosowanie materiałowe – stale <1400 N: 110
