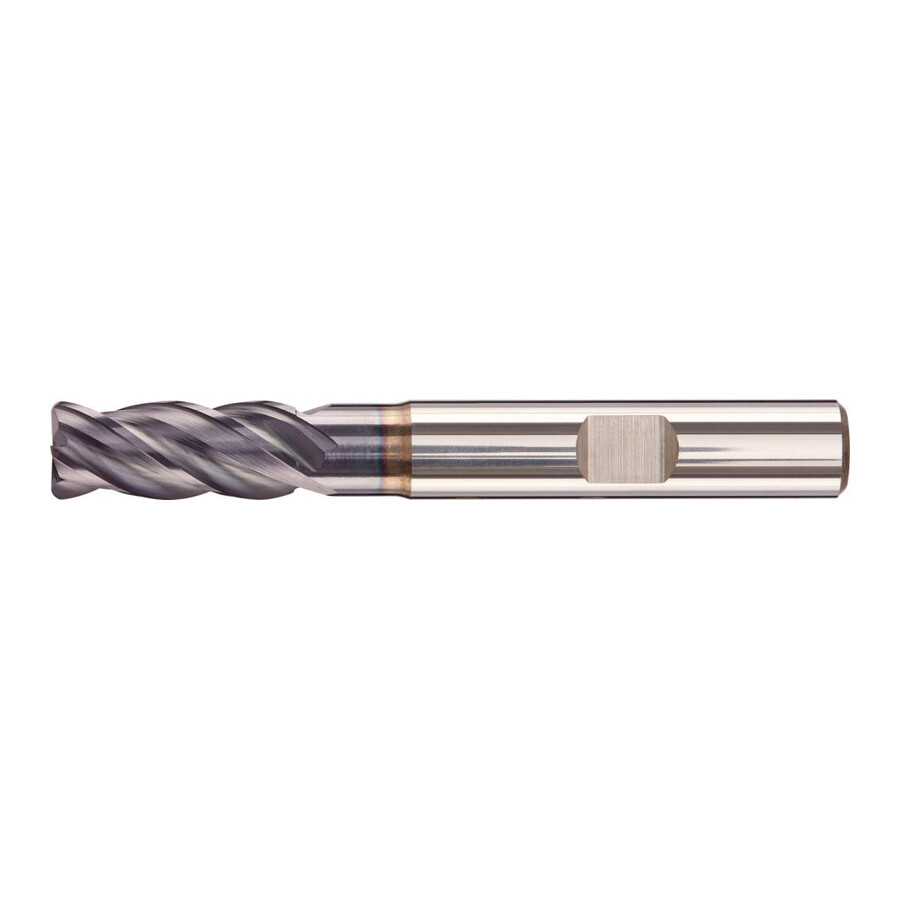

Frez trzpieniowy VHM HPC do stali DIN 6527 promień 0,5mm 16 mm Fortis

Frez trzpieniowy pełnowęglikowy HPC do stali typ STEEL D6527L promień 0,5 mm FORTIS

Pełnowęglikowy frez trzpieniowy do obróbki wysokowydajnej HPC w stali, przeznaczony dla zakładów produkcyjnych, narzędziowni oraz działów utrzymania ruchu oczekujących stabilnego procesu skrawania przy dużych wydajnościach. Sprawdza się w precyzyjnej obróbce elementów stalowych o zróżnicowanej wytrzymałości.

Cechy i korzyści

• Pełnowęglikowe wykonanie – wysoka sztywność narzędzia przekłada się na mniejsze ugięcia i powtarzalną jakość powierzchni obrabianej.
• Konstrukcja HPC – dostosowanie do obróbki wysokowydajnej pozwala skrócić czas cyklu i zwiększyć produktywność na maszynie.
• 4 ostrza skrawające – większa liczba krawędzi umożliwia zwiększenie posuwu przy zachowaniu stabilności procesu i ograniczeniu drgań.
• Dynamiczny kąt pochylenia linii śrubowej 35/38° – poprawia płynność skrawania i odprowadzanie wióra, co zmniejsza ryzyko zakleszczania oraz obciążeń wrzeciona.
• Możliwość obróbki na sucho – redukuje zużycie chłodziwa i koszty jego eksploatacji tam, gdzie proces na to pozwala.
• Wykonanie długie z zaszlifowaną szyjką – umożliwia sięganie w głąb detalu przy zachowaniu prześwitu szyjki oraz ograniczeniu kolizji z obrabianym elementem.
• Promień naroża 0,5 mm – zmniejsza koncentrację naprężeń na krawędziach detalu, co zwiększa trwałość elementu i poprawia jakość przejść promieniowych.

Zastosowanie

Narzędzie przeznaczone jest do wysokowydajnej obróbki stali o wytrzymałościach do ok. 850 N, 1000 N oraz 1400 N, w szczególności w operacjach frezowania zgrubnego i półwykańczającego. Sprawdzi się na frezarkach CNC oraz centrach obróbczych w produkcji części maszyn, elementów konstrukcyjnych, podzespołów stalowych oraz w pracach narzędziowych wymagających stabilnego frezowania z użyciem pełnowęglikowego freza trzpieniowego typu STEEL.

Specyfikacja techniczna

• Wykonanie: długie
• Materiał narzędzia: pełnowęglikowy
• Przeznaczenie: HPC, typ STEEL
• Norma wykonania: DIN 6527
• Chwyt: DIN 6535-HB
• Zaszlifowanie boczne szyjki: tak
• Kąt pochylenia linii śrubowej: 35/38°
• Dynamiczny kąt pochylenia linii śrubowej: tak
• Liczba ostrzy: 4
• Ostrze centralne: tak
• Promień naroża: 0,5 mm
• Średnica znamionowa: 16 mm
• Średnica głowicy: 16 mm
• Średnica chwytu: 16 mm
• Średnica: 16 mm
• Długość całkowita: 92 mm
• Długość ostrzy: 32 mm
• Długość robocza: 44 mm
• Możliwość obróbki na sucho: tak
• Obróbka stali <850 N: 180
• Obróbka stali <1000 N: 160
• Obróbka stali <1400 N: 110
