Frez trzpieniowy VHM HPC do stali promień 0,5 mm 20 mm Fortis
Cena regularna:
towar niedostępny
dodaj do przechowalni
0
Opis

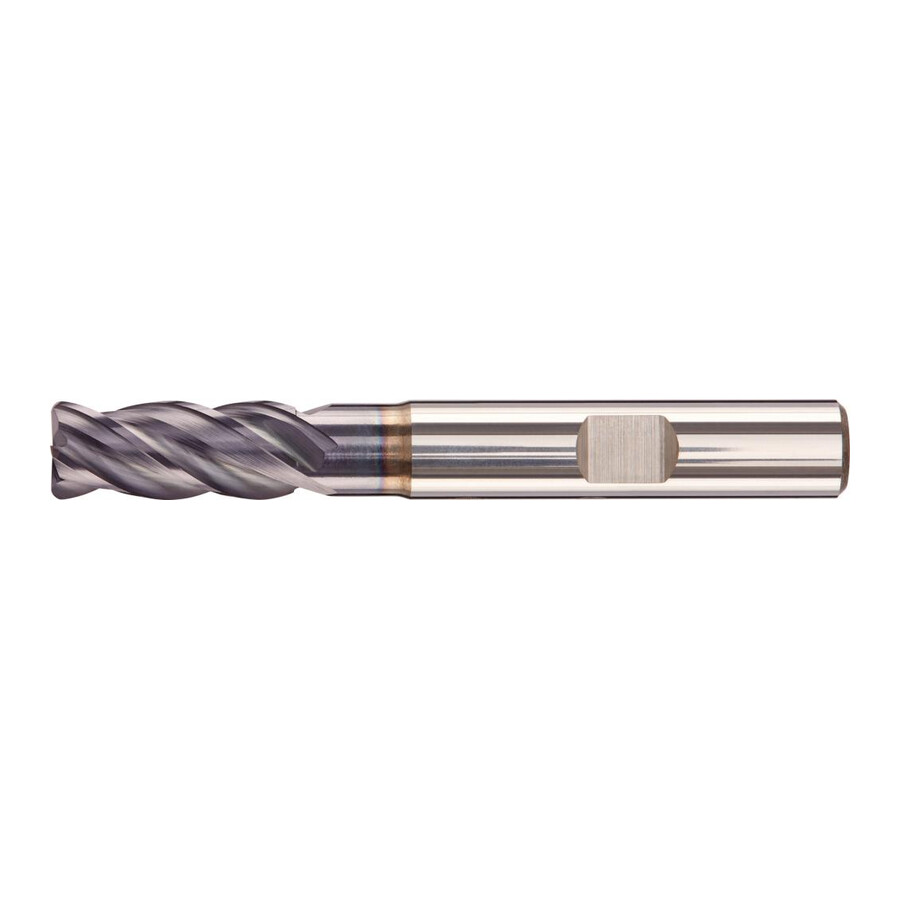

Frez trzpieniowy VHM HPC STEEL D6527L promień 0,5 mm średnica 20 mm Fortis
Pełnowęglikowy frez trzpieniowy do obróbki wysokowydajnej HPC w stalach, przeznaczony dla narzędziowni, działów utrzymania ruchu oraz produkcji seryjnej. Sprawdza się w obróbce zgrubnej i wykończeniowej tam, gdzie wymagana jest stabilność narzędzia i powtarzalność procesu.
Cechy i korzyści
- Pełnowęglikowy frez trzpieniowy – umożliwia agresywne parametry skrawania, co przekłada się na krótszy czas cyklu i wyższą wydajność obróbki.
- Geometria HPC typ STEEL – zoptymalizowana do wysokowydajnej obróbki stali, co pomaga utrzymać stabilny proces i ograniczyć zużycie narzędzia.
- 4 ostrza skrawające – zwiększona ilość zębów pozwala na wyższe posuwy przy zachowaniu dobrej jakości powierzchni.
- Dynamiczny kąt pochylenia linii śrubowej 35/38° – korzystnie wpływa na płynność skrawania, redukując wibracje i obciążenia wrzeciona.
- Zaszlifowanie boczne szyjki – umożliwia większą głębokość skrawania w trudno dostępnych miejscach bez ryzyka kolizji trzonu z detalem.
- Promień naroża 0,5 mm – zmniejsza koncentrację naprężeń w narożu, wydłużając trwałość narzędzia oraz poprawiając wytrzymałość krawędzi.
- Możliwość pracy na sucho – pozwala ograniczyć zużycie chłodziwa, co może redukować koszty eksploatacyjne i uprościć gospodarkę medium chłodząco-smarującego.
- Chwyt DIN 6535-HB – ułatwia stosowanie w standardowych oprawkach, co przyspiesza przezbrojenia i zmiany narzędzi.
Zastosowanie
Narzędzie przeznaczone do wysokowydajnej obróbki HPC stali o wytrzymałości do 1400 N/mm², w szczególności w frezowaniu czołowym i obwodowym rowków, kieszeni, konturów oraz powierzchni płaskich. Sprawdza się w obróbce elementów maszyn, części form, komponentów konstrukcyjnych i detali precyzyjnych w zakładach obróbki skrawaniem, narzędziowniach, firmach poddostawczych CNC oraz warsztatach produkcyjnych.
Specyfikacja techniczna
- Wykonanie: długie
- Materiał narzędzia: pełnowęglikowy
- Rodzaj obróbki: HPC
- Norma: DIN 6527
- Typ: STEEL
- Zaszlifowanie boczne szyjki: tak
- Kąt pochylenia linii śrubowej: 35/38°
- Liczba ostrzy: 4
- Chwyt: DIN 6535-HB
- Możliwość obróbki na sucho: tak
- Ostrze centralne: tak
- Dynamiczny kąt pochylenia linii śrubowej: tak
- Promień naroża: 0,5 mm
- Długość całkowita: 104 mm
- Długość ostrzy: 38 mm
- Długość robocza: 54 mm
- Liczba zębów: 4
- Promień: 0,5 mm
- Średnica chwytu: 20 mm
- Średnica głowicy: 20 mm
- Średnica znamionowa: 20 mm
- Średnica: 20 mm
- Zastosowanie – stale <850 N: 180
- Zastosowanie – stale <1000 N: 160
- Zastosowanie – stale <1400 N: 110
Najczęściej zadawane pytania
Do jakich materiałów przeznaczony jest ten frez trzpieniowy HPC STEEL?
Narzędzie przeznaczone jest do obróbki stali o wytrzymałości do 1400 N/mm², z podanymi wartościami zastosowania dla grup stali <850 N, <1000 N oraz <1400 N.
Ile ostrzy ma frez trzpieniowy VHM o średnicy 20 mm?
Frez posiada 4 ostrza skrawające (4 zęby).
Czy tym frezem można wykonywać obróbkę na sucho?
Tak, w opisie wskazano możliwość zastosowania do obróbki na sucho.
Jakie są podstawowe wymiary tego frezu pełnowęglikowego?
Długość całkowita wynosi 104 mm, długość ostrzy 38 mm, długość robocza 54 mm, a średnica chwytu i średnica głowicy 20 mm.
Dane techniczne
| Średnica chwytu [mm] | 20 |
| Stale <1400 N | 110 |
| Średnica głowicy [mm] | 20 |
| Promień [mm] | 0,5 |
| Średnica [mm] | 20 |
| Liczba zębów | 4 |
| Długość ostrzy [mm] | 38 |
| Długość całkowita [mm] | 104 |
| Stale <850 N | 180 |
| Długość robocza [mm] | 54 |
| Stale <1000 N | 160 |
