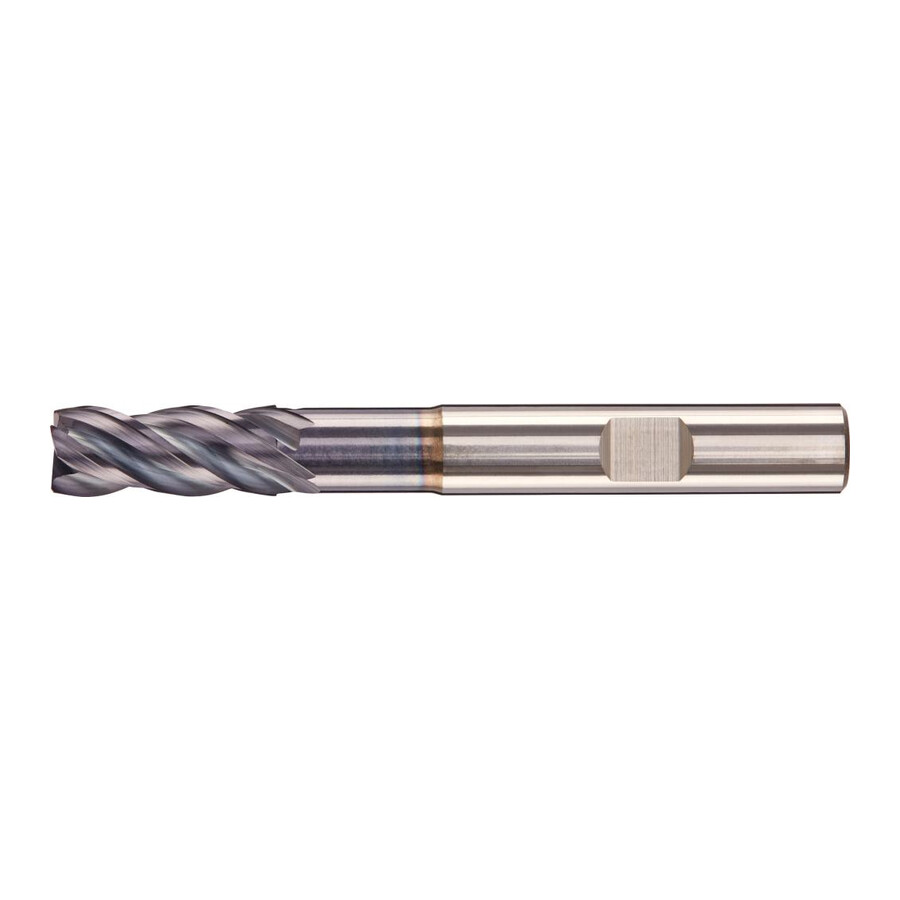

Frez trzpieniowy pełnowęglikowy HPC STEEL 4-ostrzowy Carapace+ 20 mm Fortis

Frez trzpieniowy pełnowęglikowy HPC do stali D6527M 20 mm Fortis

Pełnowęglikowy frez trzpieniowy do obróbki wysokowydajnej HPC w stali, przystosowany do pracy uniwersalnej oraz do obróbki na sucho. Narzędzie przeznaczone jest dla narzędziowni, zakładów produkcyjnych, działów utrzymania ruchu oraz podwykonawców CNC oczekujących stabilnego procesu i wysokiej wydajności skrawania.

Cechy i korzyści

• Pełnowęglikowa konstrukcja – zwiększona trwałość narzędzia oraz możliwość pracy z wyższymi parametrami skrawania, co skraca czas cyklu.
• 4-ostrzowa geometria – lepsza wydajność usuwania wióra i wyższa produktywność przy zachowaniu dobrej jakości powierzchni.
• Wykonanie bardzo długie – możliwość sięgania w głębsze strefy obróbki bez konieczności stosowania narzędzi specjalnych.
• Dynamiczny kąt pochylenia linii śrubowej 35/38° – stabilniejszy przebieg skrawania i redukcja drgań, co poprawia żywotność narzędzia i dokładność wymiarową.
• Faza ochronna 45° i ostrze centralne – zwiększona odporność krawędzi skrawającej na wykruszenia oraz możliwość zagłębiania czołem.
• Chwyt DIN 6535-HB – pewne mocowanie w oprawce, co przekłada się na powtarzalność procesu i bezpieczeństwo pracy.
• Możliwość obróbki na sucho – ograniczenie zużycia chłodziwa i redukcja kosztów eksploatacyjnych przy odpowiednio dobranej aplikacji.

Zastosowanie

Narzędzie przeznaczone jest do wysokowydajnej obróbki HPC stali w zakresie od materiałów poniżej 850 N do stali do 1400 N oraz do obróbki INOX. Sprawdza się przy frezowaniu rowków, kieszeni, obróbce zgrubnej i wykańczającej w produkcji seryjnej i małoseryjnej. Może być stosowane w centrach obróbkowych CNC oraz obrabiarkach konwencjonalnych wszędzie tam, gdzie wymagana jest wysoka wydajność, dobra jakość powierzchni i stabilność procesu przy większej długości narzędzia.

Specyfikacja techniczna

• Wykonanie: bardzo długie
• Materiał narzędzia: pełnowęglikowy
• Typ: STEEL
• Rodzaj obróbki: obróbka wysokowydajna HPC, obróbka uniwersalna
• Ilość ostrzy: 4
• Liczba zębów: 4
• Z ostrzem centralnym: tak
• Kąt pochylenia linii śrubowej: 35/38° (dynamiczny)
• Faza ochronna: 45°
• Faza ochronna [mm]: 0,5
• Chwyt: DIN 6535-HB
• Zaszlifowanie boczne szyjki: tak
• Norma: norma zakładowa
• Średnica głowicy [mm]: 20
• Średnica chwytu [mm]: 20
• Średnica [mm]: 20
• Długość ostrzy [mm]: 38
• Długość robocza [mm]: 70
• Długość całkowita [mm]: 126
• Zastosowanie – stale <850 N: 230
• Zastosowanie – stale <1000 N: 180
• Zastosowanie – stale <1400 N: 110
• Zastosowanie – INOX: 80
• Możliwość obróbki na sucho: tak
