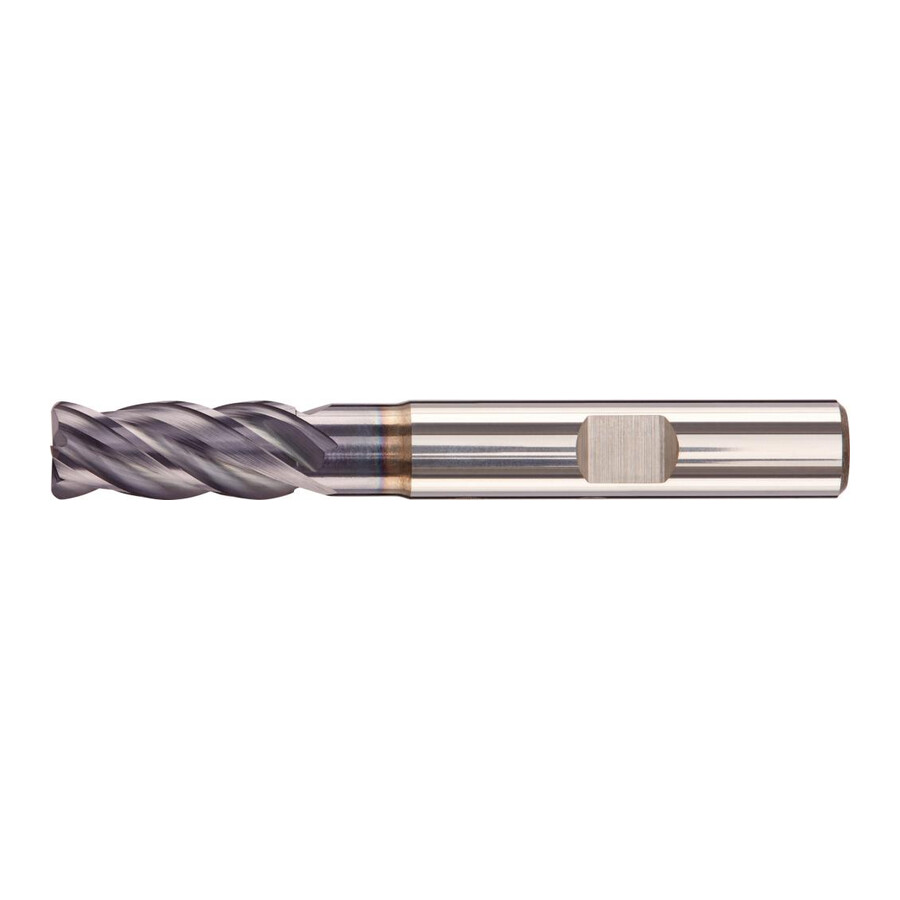

Frez trzpieniowy pełnowęglikowy HPC do stali D6527L promień 1,5mm 20mm Fortis

Frez trzpieniowy pełnowęglikowy HPC do stali D6527L średnica 20 mm promień 1,5 mm Fortis

Pełnowęglikowy frez trzpieniowy z geometrią Carapace+ przeznaczony do wysokowydajnej obróbki HPC stali w zakresie do 1400 N. Narzędzie dla narzędziowni, działów UR oraz produkcji seryjnej, gdzie liczy się stabilność procesu, wysoka wydajność skrawania i dobra trwałość krawędzi tnącej.

Cechy i korzyści

• Pełnowęglikowa konstrukcja – zwiększona sztywność i żywotność narzędzia, co ogranicza przestoje i koszty wymiany frezów.
• Geometria HPC typ STEEL – zoptymalizowana do wysokowydajnej obróbki stali, umożliwia podniesienie parametrów skrawania przy zachowaniu stabilności procesu.
• Długie wykonanie D6527L – większy zasięg roboczy pozwala obrabiać głębsze gniazda i kieszenie bez konieczności stosowania przedłużek.
• 4 ostrza z ostrzem centralnym – wysoka wydajność objętościowa oraz możliwość zagłębiania się w materiał, co skraca czas operacji.
• Dynamiczny kąt pochylenia linii śrubowej 35/38° – łagodniejsze warunki skrawania i mniejsze drgania, co poprawia jakość powierzchni i trwałość narzędzia.
• Zaszlifowanie boczne szyjki i promień naroża – lepszy dostęp przy obróbce głębokich kieszeni oraz redukcja koncentracji naprężeń na narożu dla bezpieczniejszej pracy w trudniejszych warunkach.
• Możliwość obróbki na sucho – pozwala ograniczyć zużycie chłodziwa tam, gdzie jest to technologicznie dopuszczalne, zmniejszając koszty eksploatacji.

Zastosowanie

Przeznaczony do wysokowydajnego frezowania stali o wytrzymałościach do 850 N, 1000 N oraz 1400 N w operacjach zgrubnych i półwykończeniowych. Sprawdza się w obróbce stali konstrukcyjnych, elementów maszyn, form i części narzędziowych w produkcji seryjnej i małoseryjnej. Dzięki długiemu wykonaniu i zaszlifowanej szyjce można obrabiać głębokie kieszenie, stopnie i kontury na centrach obróbczych i frezarkach CNC, także w warunkach ograniczonego dostępu. Możliwość pracy na sucho pozwala stosować narzędzie również w aplikacjach, gdzie chłodziwo jest ograniczone lub niedostępne.

Specyfikacja techniczna

• Wykonanie: długie
• Rodzaj narzędzia: frez trzpieniowy pełnowęglikowy Carapace+
• Przeznaczenie: obróbka wysokowydajna HPC, typ STEEL
• Norma narzędzia: DIN 6527
• Chwyt: DIN 6535-HB
• Średnica znamionowa: 20 mm
• Średnica głowicy: 20 mm
• Średnica chwytu: 20 mm
• Średnica: 20 mm
• Długość całkowita: 104 mm
• Długość ostrzy: 38 mm
• Długość robocza: 54 mm
• Liczba zębów: 4
• Promień naroża: 1,5 mm
• Kąt pochylenia linii śrubowej: 35/38°
• Geometria linii śrubowej: dynamiczny kąt pochylenia
• Rodzaj ostrza: z ostrzem centralnym
• Szyjka: zaszlifowanie boczne szyjki
• Możliwość obróbki na sucho: tak
• Stale <850 N: 180
• Stale <1000 N: 160
• Stale <1400 N: 110
