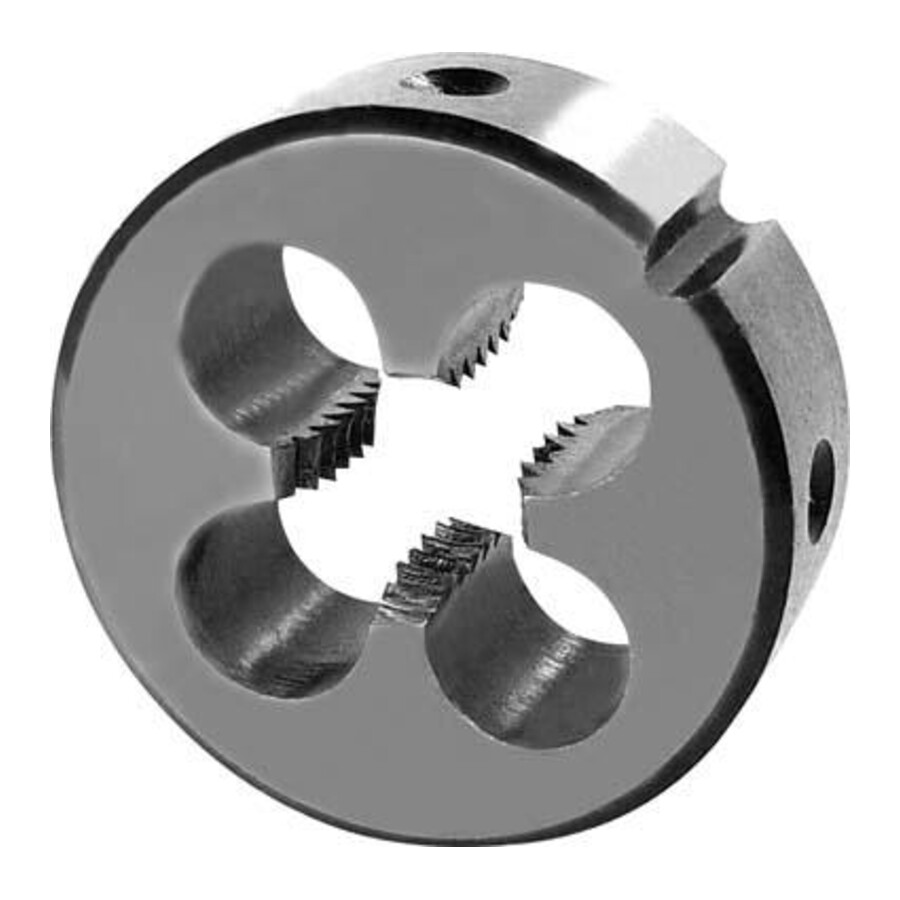

Narzynka HSS EN 22568 do gwintów metrycznych ISO DIN 13 M12 Fortis
Cena regularna:
towar niedostępny
dodaj do przechowalni
0
Opis
Narzynka do gwintów metrycznych ISO EN 22568 HSS M12 Fortis
Precyzyjna narzynka do wykonywania gwintów metrycznych M12 w systemie ISO, przeznaczona dla warsztatów mechanicznych, narzędziowni oraz działów utrzymania ruchu. Sprawdza się przy pracach gwintujących w stali o określonej wytrzymałości, gdzie wymagana jest powtarzalność i zgodność z normą.
Cechy i korzyści
- Gwint metryczny ISO M12 – umożliwia wykonywanie standardowych gwintów metrycznych stosowanych w połączeniach śrubowych M12, co ułatwia dobór śrub i nakrętek.
- Wykonanie wg EN 22568 – zgodność z normą ułatwia integrację z istniejącymi procesami technologicznymi i dokumentacją warsztatową.
- Materiał skrawający HSS – zapewnia trwałość krawędzi skrawających i stabilną pracę w powtarzalnych operacjach gwintowania.
- Kształt B z nacięciem wstępnym – ułatwia rozpoczęcie procesu gwintowania oraz stabilne prowadzenie narzynki na materiale.
- Ścięcie w nakroju – poprawia właściwe wprowadzenie narzynki na wałek, co zmniejsza ryzyko uszkodzenia pierwszych zwojów gwintu.
- Tolerancja 6g – pozwala uzyskać gwinty o powtarzalnym pasowaniu, zgodne z typowymi wymaganiami konstrukcyjnymi.
Zastosowanie
Narzynka przeznaczona jest do wykonywania i odnawiania gwintów zewnętrznych M12 w stali o wskazanej wytrzymałości. Sprawdzi się w warsztatach ślusarskich, serwisach maszyn, produkcji jednostkowej i małoseryjnej oraz przy naprawach w utrzymaniu ruchu, wszędzie tam, gdzie wymagane są gwinty metryczne zgodne z ISO i normą EN 22568.
Specyfikacja techniczna
- Narzędzia do gwintowania – do gwintów metrycznych: M12
- Do M: M12
- Gwint: M12
- Skok gwintu [mm]: 1.75
- Średnica x wysokość [mm]: 38 x 14
- Średnica zewnętrzna [mm]: 38
- Wysokość [mm]: 14
- Materiał skrawający: HSS
- Norma DIN: EN 22568
- Do cięcia stali: o maksymalnej wytrzymałości 800 N/mm²
- Stale <850 N: 9
- Gwinty: metryczne ISO DIN 13
- Kształt: B
- Wykonanie: z nacięciem wstępnym
- Nakrój: ze ścięciem w nakroju
- Tolerancja: 6g
Najczęściej zadawane pytania
Do jakich gwintów przeznaczona jest ta narzynka M12?
Produkt jest przeznaczony do wykonywania gwintów metrycznych ISO M12 zgodnie z DIN 13, o tolerancji 6g.
Z jakiego materiału wykonana jest narzynka?
Narzynka wykonana jest z materiału skrawającego HSS.
Jakie są wymiary zewnętrzne narzynki M12?
Średnica zewnętrzna wynosi 38 mm, wysokość 14 mm, czyli 38 x 14 mm.
Do jakiej stali można stosować tę narzynkę?
Narzynka jest przeznaczona do cięcia stali o maksymalnej wytrzymałości 800 N/mm² oraz oznaczona jest parametrem stale <850 N: 9.
Dane techniczne
| Gwint | M12 |
| Materiał skrawający | HSS |
| Stale <850 N | 9 |
| Wysokość [mm] | 14 |
| Średnica zewnętrzna [mm] | 38 |
| Skok gwintu [mm] | 1.75 |
| Norma DIN | EN 22568 |
| Do gwintów metrycznych | M12 |
| Średnica x wysokość [mm] | 38 x 14 |
