Narzynka do gwintów metrycznych ISO HSS EN 22568 M20 Fortis
Cena regularna:
towar niedostępny
dodaj do przechowalni
0
Opis

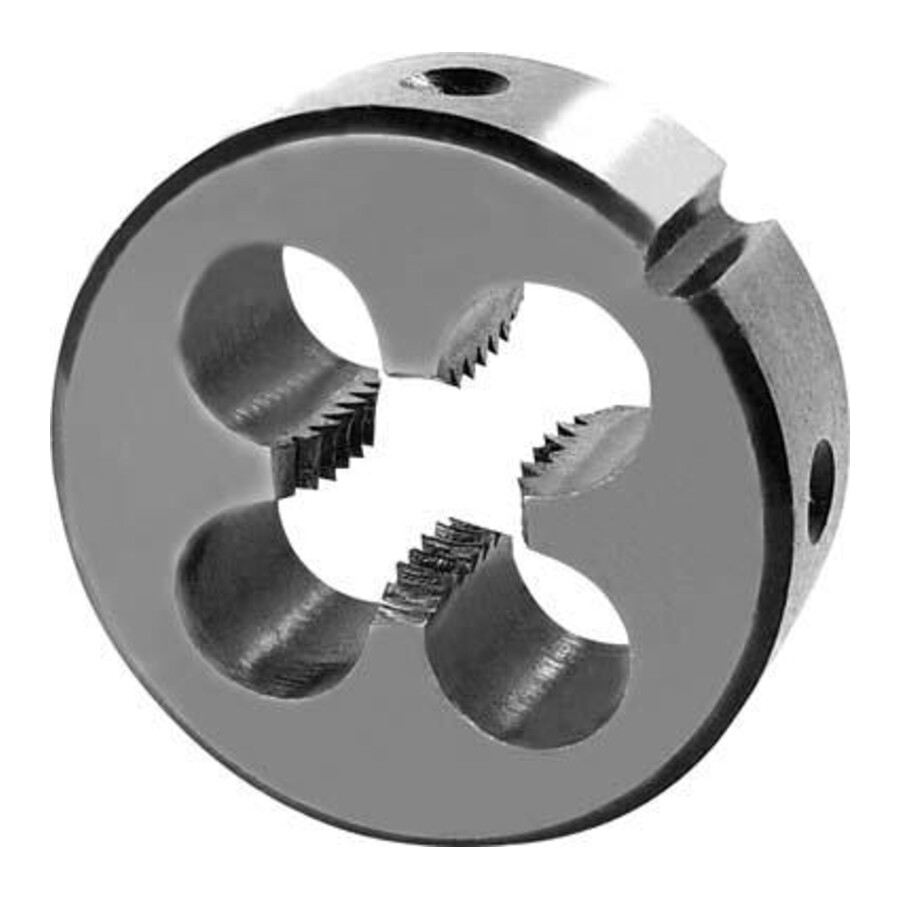

Narzynka do gwintów metrycznych M20 EN 22568 HSS Fortis
Precyzyjna narzynka do wykonywania gwintów metrycznych służy do obróbki stali o określonej wytrzymałości, wszędzie tam, gdzie wymagana jest powtarzalność wymiarowa i stabilna jakość połączeń gwintowych. Rozwiązanie przeznaczone jest dla warsztatów mechanicznych, działów utrzymania ruchu oraz produkcji seryjnej.
Cechy i korzyści
- Przeznaczenie do gwintów metrycznych ISO DIN 13 – ułatwia standaryzację procesów gwintowania oraz dobór kompatybilnych elementów złącznych.
- Kształt B – umożliwia typowe zastosowania warsztatowe i produkcyjne bez konieczności stosowania niestandardowych uchwytów.
- Nacięcie wstępne i ścięcie w nakroju – poprawia rozpoczęcie gwintowania, co przekłada się na mniejsze ryzyko uszkodzenia pierwszych zwojów i wyższą powtarzalność.
- Tolerancja 6g – zapewnia utrzymanie określonego pasowania gwintu, co wpływa na niezawodność połączenia śrubowego.
- Materiał skrawający HSS – pozwala obrabiać stale o wybranej wytrzymałości z zachowaniem stabilnej trwałości narzędzia.
- Możliwość cięcia stali do określonej wytrzymałości – ogranicza ryzyko przedwczesnego zużycia narzynki przy pracy w zalecanym zakresie materiałowym.
Zastosowanie
Narzędzie przeznaczone jest do nacinania zewnętrznych gwintów metrycznych M20 w elementach stalowych o wytrzymałości wskazanej w danych. Sprawdza się w warsztatach ślusarskich, zakładach obróbki mechanicznej oraz działach utrzymania ruchu przy wykonywaniu nowych oraz regeneracji istniejących gwintów na wałkach, prętach i śrubach w standardzie ISO DIN 13.
Specyfikacja techniczna
- Rodzaj narzędzia: narzynka
- Gwint: M20
- Do gwintów metrycznych: M20
- Do M: M20
- Skok gwintu [mm]: 2.5
- Średnica x wysokość [mm]: 45 x 18
- Średnica zewnętrzna [mm]: 45
- Wysokość [mm]: 18
- Materiał skrawający: HSS
- Norma DIN: EN 22568
- Do gwintów metrycznych ISO: DIN 13
- Kształt: B
- Nacięcie wstępne: tak
- Ścięcie w nakroju: tak
- Tolerancja: 6g
- Do cięcia stali o maksymalnej wytrzymałości: 800 N/mm²
- Stale <850 N: tak
Najczęściej zadawane pytania
Do jakiego gwintu przeznaczona jest ta narzynka M20?
Narzynka przeznaczona jest do wykonywania gwintu metrycznego M20 zgodnie z ISO DIN 13.
Jaki jest skok gwintu w tej narzynce M20?
Skok gwintu wynosi 2,5 mm.
Jakie są wymiary zewnętrzne narzynki EN 22568 HSS M20?
Średnica zewnętrzna narzynki wynosi 45 mm, wysokość 18 mm, a wymiar łączny podany jest jako 45 x 18 mm.
Z jakiego materiału skrawającego wykonana jest narzynka?
Narzynka wykonana jest z materiału skrawającego HSS.
Dane techniczne
| Materiał skrawający | HSS |
| Stale <850 N | 9 |
| Wysokość [mm] | 18 |
| Średnica zewnętrzna [mm] | 45 |
| Skok gwintu [mm] | 2.5 |
| Norma DIN | EN 22568 |
| Do gwintów metrycznych | M20 |
| Średnica x wysokość [mm] | 45 x 18 |
| Gwint | M20 |
