Narzynka do gwintów metrycznych ISO HSS EN 22568 M3 Fortis
Cena regularna:
towar niedostępny
dodaj do przechowalni
0
Opis

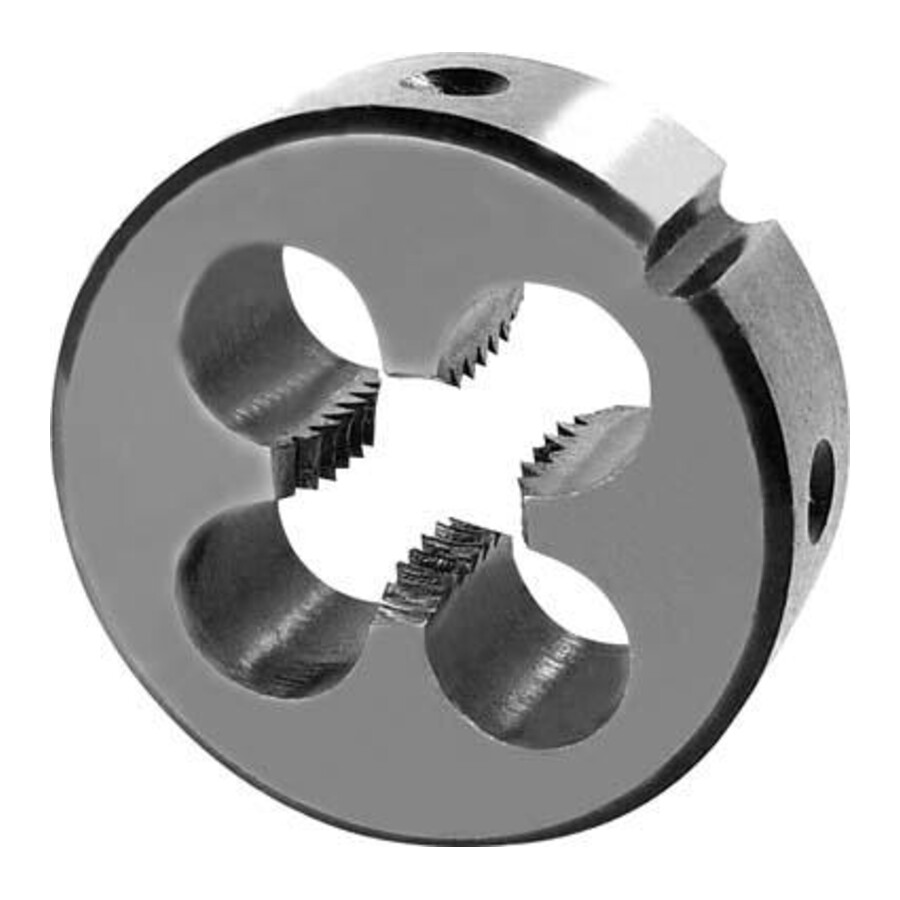

Narzynka do gwintów metrycznych M3 HSS EN 22568 Fortis
Precyzyjna narzynka do wykonywania gwintów metrycznych M3 zgodnych z ISO DIN 13, przeznaczona dla warsztatów mechanicznych, działów utrzymania ruchu oraz produkcji seryjnej. Sprawdza się przy wykonywaniu i odnawianiu gwintów zewnętrznych w detalach stalowych.
Cechy i korzyści
- Gwint metryczny M3 – umożliwia standaryzację połączeń śrubowych w maszynach, urządzeniach i elementach konstrukcyjnych.
- Wykonanie zgodne z EN 22568 – ułatwia dobór narzędzia w oparciu o normy i dokumentację techniczną.
- Kształt B – dostosowany do typowych operacji gwintowania, co sprzyja powtarzalności procesu.
- Nacięcie wstępne i ścięcie w nakroju – ułatwiają rozpoczęcie gwintowania, zmniejszając ryzyko zniszczenia gwintu początkowego.
- Tolerancja 6g – zapewnia uzyskanie gwintów o kontrolowanym pasowaniu z typowymi śrubami metrycznymi.
- Materiał HSS – przystosowany do cięcia stali o wytrzymałości do 800 N/mm², co pozwala stosować narzynkę w szerokim zakresie zastosowań warsztatowych.
Zastosowanie
Narzynka znajduje zastosowanie w obróbce warsztatowej i produkcyjnej do wykonywania oraz regeneracji gwintów zewnętrznych M3 w stalowych elementach maszyn, konstrukcji oraz części zamiennych. Może być wykorzystywana w serwisach utrzymania ruchu, narzędziowniach, zakładach ślusarskich oraz w małych i średnich warsztatach mechanicznych przy pracy ze stalą o wytrzymałości do 800 N/mm².
Specyfikacja techniczna
- Przeznaczenie: narzędzia do gwintowania
- Rodzaj gwintu: metryczny ISO DIN 13
- Gwint: M3
- Do gwintów metrycznych: M3
- Do M: M3
- Skok gwintu: 0.5 mm
- Średnica zewnętrzna: 20 mm
- Wysokość: 5 mm
- Średnica x wysokość: 20 x 5 mm
- Kształt: B
- Nacięcie wstępne: tak
- Ścięcie w nakroju: tak
- Tolerancja gwintu: 6g
- Materiał skrawający: HSS
- Norma: EN 22568
- Zalecany materiał obrabiany: stale do 800 N/mm² / stale <850 N
Najczęściej zadawane pytania
Do jakiego gwintu przeznaczona jest ta narzynka M3 Fortis?
Narzynka jest przeznaczona do wykonywania gwintów metrycznych M3 zgodnych z ISO DIN 13, w tolerancji 6g.
Do jakiego materiału można stosować tę narzynkę HSS EN 22568?
Narzynka jest przystosowana do cięcia stali o maksymalnej wytrzymałości 800 N/mm² oraz stali określonych jako <850 N.
Jakie wymiary ma narzynka do gwintowania M3 Fortis?
Narzynka ma średnicę zewnętrzną 20 mm i wysokość 5 mm (20 x 5 mm).
Czym wyróżnia się ta narzynka pod względem konstrukcji?
Posiada kształt B, nacięcie wstępne oraz ścięcie w nakroju, co ułatwia rozpoczęcie gwintowania i uzyskanie powtarzalnego gwintu.
Dane techniczne
| Średnica zewnętrzna [mm] | 20 |
| Skok gwintu [mm] | 0.5 |
| Norma DIN | EN 22568 |
| Do gwintów metrycznych | M3 |
| Średnica x wysokość [mm] | 20 x 5 |
| Gwint | M3 |
| Stale <850 N | 9 |
| Materiał skrawający | HSS |
| Wysokość [mm] | 5 |
