Narzynka metryczna HSS EN 22568 M30 Fortis
Cena regularna:
towar niedostępny
dodaj do przechowalni
0
Opis

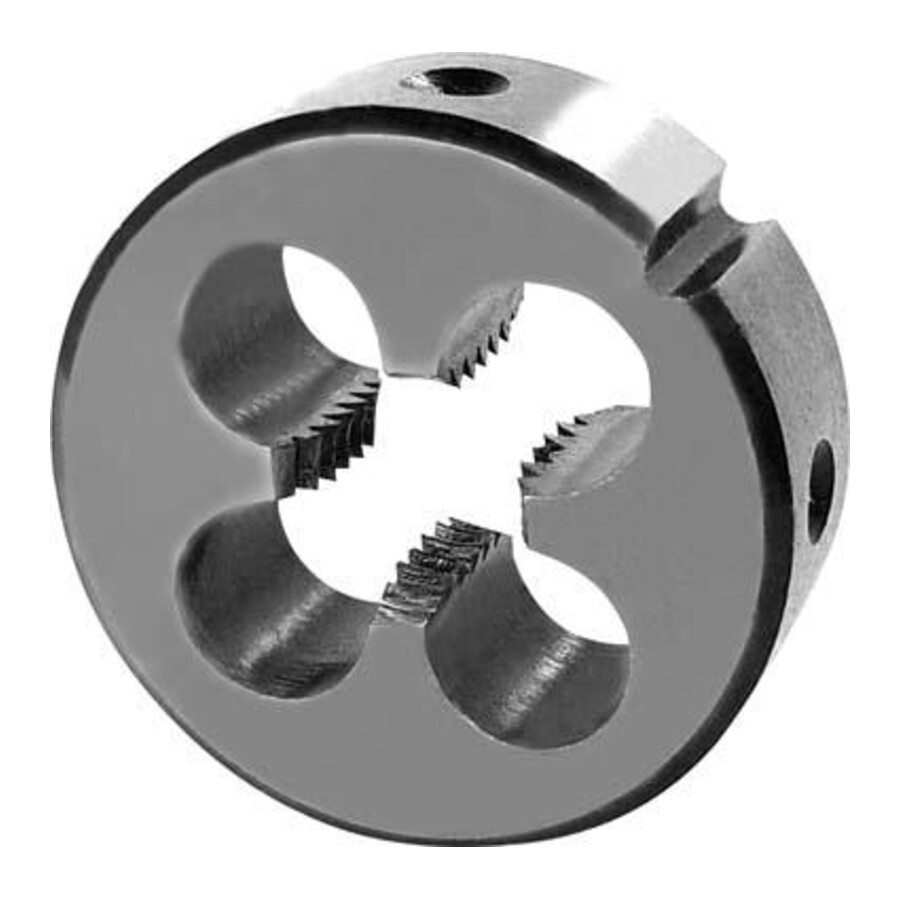

Narzynka metryczna do gwintów M30 3.5 HSS Fortis
Narzynka do gwintów metrycznych przeznaczona do precyzyjnego wykonywania gwintu M30 w procesach produkcyjnych i warsztatowych. Sprawdza się w działach utrzymania ruchu, narzędziowniach i zakładach obróbki skrawaniem, gdzie liczy się powtarzalność wymiarowa i stabilny proces gwintowania.
Cechy i korzyści
- Przeznaczenie do gwintów metrycznych ISO DIN 13 – umożliwia wykonywanie gwintów zgodnych z powszechnie stosowanym systemem metrycznym, co ułatwia dobór śrub i elementów złącznych.
- Gwint M30, skok 3.5 mm – pozwala na obróbkę typowego dużego gwintu metrycznego, stosowanego w maszynach, konstrukcjach i instalacjach przemysłowych.
- Kształt B – dostosowany do standardowych zastosowań warsztatowych, co upraszcza dobór narzynki do istniejących oprawek i uchwytów.
- Nacięcie wstępne i ścięcie w nakroju – ułatwia rozpoczęcie cięcia gwintu, zmniejszając ryzyko uszkodzenia materiału i narzędzia oraz poprawiając jakość powierzchni gwintu.
- Tolerancja 6g – zapewnia zachowanie określonej klasy pasowania, co przekłada się na powtarzalne dopasowanie śrub i nakrętek.
- Materiał skrawający HSS – umożliwia obróbkę stali o wytrzymałości do określonej wartości, co zwiększa uniwersalność zastosowania w różnych zadaniach produkcyjnych.
Zastosowanie
Narzynka znajduje zastosowanie w obróbce gwintów zewnętrznych M30 w warsztatach mechanicznych, zakładach obróbki skrawaniem oraz w działach utrzymania ruchu. Przeznaczona do cięcia gwintów metrycznych ISO DIN 13 na elementach stalowych, w tym na częściach maszyn, śrubach specjalnych, trzpieniach oraz komponentach konstrukcyjnych, wszędzie tam, gdzie wymagany jest gwint M30 o skoku 3.5 mm i tolerancji 6g.
Specyfikacja techniczna
- Rodzaj narzędzia: narzynka do gwintów metrycznych
- Gwint: M30
- Do gwintów metrycznych: M30
- Do M: M30
- Skok gwintu: 3.5 mm
- Średnica x wysokość: 65 x 25 mm
- Średnica zewnętrzna: 65 mm
- Wysokość: 25 mm
- Kształt: B
- Nacięcie wstępne: tak
- Ścięcie w nakroju: tak
- Tolerancja: 6g
- Zakres zastosowania materiałowego: do cięcia stali o maksymalnej wytrzymałości 800 N/mm²
- Materiał skrawający: HSS
- Norma: EN 22568
- Stale <850 N: tak
Najczęściej zadawane pytania
Do jakiego gwintu przeznaczona jest ta narzynka metryczna?
Narzynka jest przeznaczona do wykonywania gwintu metrycznego M30 o skoku 3.5 mm zgodnie z ISO DIN 13.
Z jakiego materiału skrawającego wykonana jest narzynka M30?
Narzynka wykonana jest z materiału skrawającego HSS.
Jakie materiały można gwintować tą narzynką M30 Fortis?
Narzynka jest przeznaczona do cięcia stali o maksymalnej wytrzymałości 800 N/mm² oraz stali o wytrzymałości poniżej 850 N.
Jakie są wymiary zewnętrzne narzynki M30 3.5?
Narzynka ma średnicę zewnętrzną 65 mm i wysokość 25 mm (65 x 25 mm).
Dane techniczne
| Materiał skrawający | HSS |
| Stale <850 N | 9 |
| Wysokość [mm] | 25 |
| Średnica zewnętrzna [mm] | 65 |
| Skok gwintu [mm] | 3.5 |
| Norma DIN | EN 22568 |
| Do gwintów metrycznych | M30 |
| Średnica x wysokość [mm] | 65 x 25 |
| Gwint | M30 |
