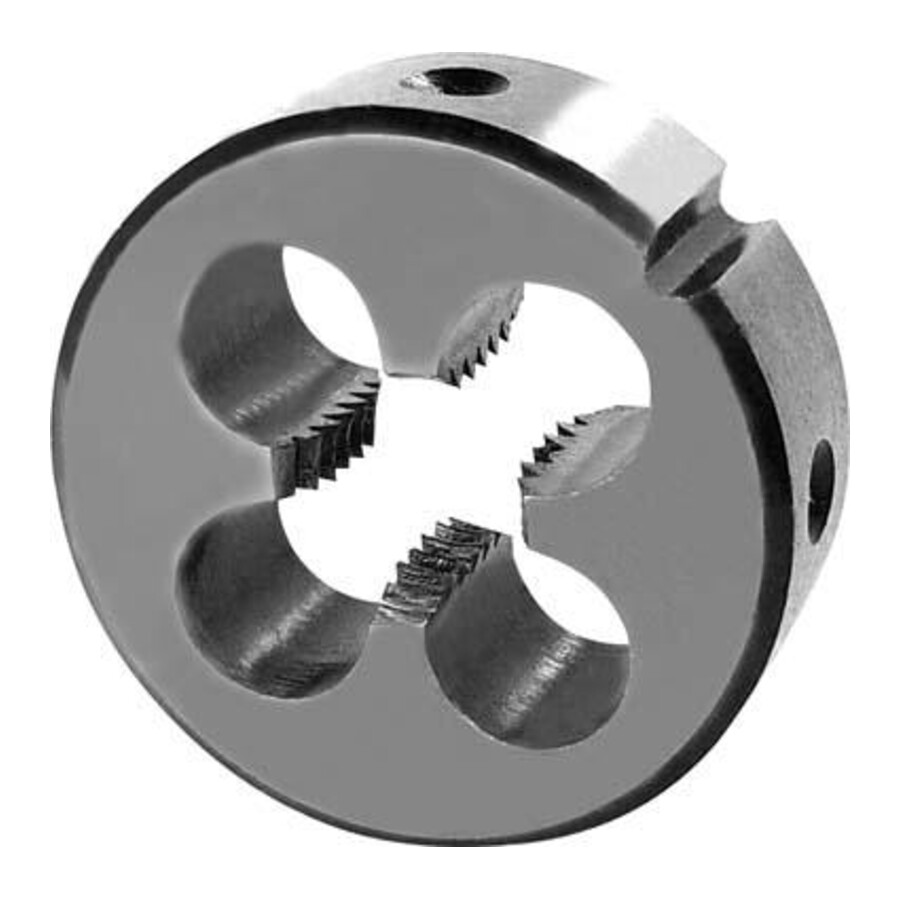

Narzynka metryczna HSS EN 22568 M4 Fortis
Cena regularna:
towar niedostępny
dodaj do przechowalni
0
Opis
Narzynka do gwintów metrycznych ISO M4 EN 22568 HSS Fortis
Precyzyjna narzynka do wykonywania gwintów metrycznych M4 zgodnych z ISO DIN 13, przeznaczona do profesjonalnych prac gwintujących. Sprawdza się w warsztatach, działach utrzymania ruchu oraz produkcji seryjnej przy obróbce stali o określonej wytrzymałości.
Cechy i korzyści
- Gwint metryczny M4 – umożliwia wykonywanie popularnego gwintu M4 używanego w licznych połączeniach śrubowych i elementach maszyn.
- Nacięcie wstępne – ułatwia rozpoczęcie gwintowania i stabilne prowadzenie narzynki, co ogranicza ryzyko uszkodzenia gwintu.
- Ścięcie w nakroju – poprawia wejście narzynki w materiał, zmniejszając opory skrawania i obciążenie narzędzia.
- Tolerancja 6g – zapewnia powtarzalność wymiarową gwintów, co przekłada się na niezawodne pasowanie z odpowiednimi śrubami.
- Materiał skrawający HSS – umożliwia obróbkę stali o określonej wytrzymałości, wspierając trwałość narzędzia przy zachowaniu jakości gwintu.
- Zgodność z normą EN 22568 – ułatwia dobór narzędzia do istniejących procesów technologicznych i dokumentacji technicznej.
Zastosowanie
Narzędzie przeznaczone jest do nacinania gwintów zewnętrznych metrycznych M4 w elementach stalowych o określonej wytrzymałości. Stosowane w warsztatach mechanicznych, produkcji maszyn, serwisach, działach UTR oraz przy pracach montażowych, gdzie wymagane są gwinty zgodne z ISO DIN 13 i tolerancją 6g.
Specyfikacja techniczna
- Narzędzia do gwintowania – do gwintów metrycznych: M4
- Do M: M4
- Gwint: M4
- Skok gwintu [mm]: 0.7
- Średnica x wysokość [mm]: 20 x 5
- Średnica zewnętrzna [mm]: 20
- Höść [mm]: 5
- Materiał skrawający: HSS
- Norma DIN: EN 22568
- Stale <850 N: 9
- Do gwintów metrycznych ISO DIN 13: tak
- Kształt: B
- Z nacięciem wstępnym: tak
- Ze ścięciem w nakroju: tak
- Tolerancja: 6g
- Do cięcia stali o maksymalnej wytrzymałości [N/mm²]: 800
Najczęściej zadawane pytania
Do jakiego gwintu przeznaczona jest ta narzynka?
Narzędzie przeznaczone jest do gwintów metrycznych M4 zgodnych z ISO DIN 13.
Jakim materiałem skrawającym wykonana jest narzynka?
Narzynka wykonana jest z materiału skrawającego HSS.
Jaką wytrzymałość materiału można obrabiać tą narzynką?
Narzędzie jest przeznaczone do cięcia stali o maksymalnej wytrzymałości 800 N/mm².
Jakie są wymiary zewnętrzne narzynki M4?
Średnica zewnętrzna wynosi 20 mm, a wysokość 5 mm (20 x 5 mm).
Dane techniczne
| Skok gwintu [mm] | 0.7 |
| Norma DIN | EN 22568 |
| Do gwintów metrycznych | M4 |
| Średnica x wysokość [mm] | 20 x 5 |
| Gwint | M4 |
| Stale <850 N | 9 |
| Materiał skrawający | HSS |
| Wysokość [mm] | 5 |
| Średnica zewnętrzna [mm] | 20 |
