Oprawka do narzynek DIN 225 średnica 16x5mm Forum
Cena regularna:
towar niedostępny
dodaj do przechowalni
0
Opis

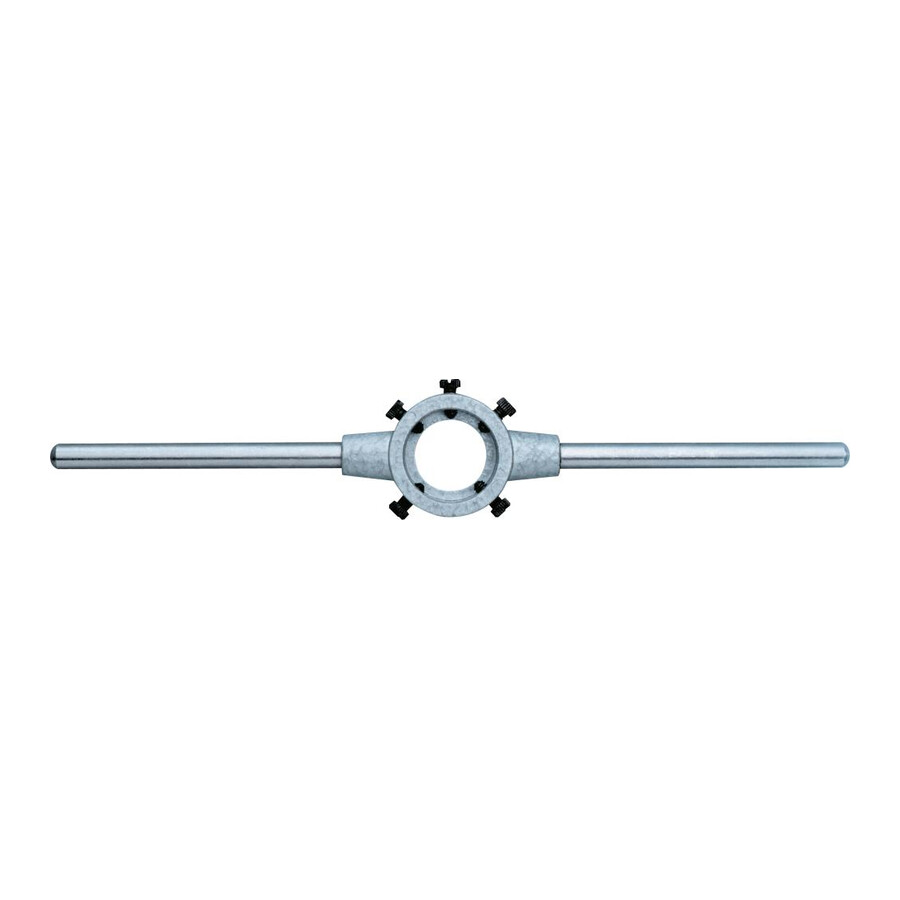

Oprawka do narzynek 16 x 5 DIN 225 Forum
Profesjonalny uchwyt do narzynek ze śrubą mocującą, przeznaczony do wykonywania i naprawy gwintów metrycznych, drobnozwojnych oraz calowych w warsztatach, utrzymaniu ruchu i produkcji. Sprawdza się przy pracy z narzynkami zamkniętymi i z nacięciem zgodnymi z odpowiednimi normami.
Cechy i korzyści
- Korpus z ciśnieniowego odlewu cynku ZL 0410 – stabilna oprawka zapewnia pewne prowadzenie narzynki, co przekłada się na powtarzalną jakość gwintu.
- Odkręcane stalowe uchwyty – możliwość demontażu uchwytów ułatwia transport, przechowywanie oraz dopasowanie narzędzia do warunków pracy.
- Śruba mocująca 4/5 – pewne zamocowanie narzynki minimalizuje ryzyko przesunięcia w trakcie gwintowania, co ogranicza straty materiału.
- Kompatybilność z narzynkami wg EN 22568 i EN 24801 – użytkownik może stosować standardowe narzynki stosowane w przemyśle, bez konieczności zakupu specjalnych wersji.
- Z 4 śrubami mocującymi i uchwytami stałymi – wielopunktowe mocowanie narzynki zwiększa bezpieczeństwo pracy i redukuje ryzyko uszkodzenia gwintu.
- Możliwość pracy z gwintami metrycznymi, MF oraz calowymi – jedno narzędzie obsługuje szeroki zakres zastosowań, co ogranicza liczbę potrzebnych oprawek.
Zastosowanie
Oprawka przeznaczona jest do ręcznego gwintowania oraz dogwintowywania z użyciem narzynek o średnicy 16 mm i wysokości 5 mm. Stosowana w pracach ślusarskich, warsztatach mechanicznych, utrzymaniu ruchu, serwisach oraz małej produkcji do wykonywania gwintów metrycznych M1–2,6, drobnozwojnych MF2–2,5 oraz gwintów calowych UNC nr 1–3 i UNF nr 0–4, zgodnie z podanymi zakresami.
Specyfikacja techniczna
- Korpus: ciśnieniowy odlew cynku ZL 0410
- Norma: EN 22568
- Uchwyty: odkręcane, stalowe
- Liczba śrub mocujących: 4
- Śruba mocująca: 4/5
- Długość: 160 mm
- Średnica x wysokość narzynki: 16 x 5 mm
- Wysokość: 5 mm
- Zakres gwintów metrycznych: M1–2,6
- Zakres gwintów metrycznych drobnozwojnych MF: M2–2,5
- Zakres gwintów calowych BSW: 1/16–3/32 cala
- Zakres gwintów calowych UNC: nr 1–3
- Zakres gwintów calowych UNF: nr 0–4
- Norma DIN: DIN 225
- Przeznaczenie: do bezpośredniego mocowania narzynek zamkniętych i z nacięciem wg EN 22568 i EN 24801
Najczęściej zadawane pytania
Do jakich gwintów pasuje ta oprawka do narzynek?
Oprawka współpracuje z gwintami metrycznymi M1–2,6, metrycznymi drobnozwojnymi MF2–2,5 oraz gwintami calowymi BSW 1/16–3/32 cala, a także z gwintami UNC nr 1–3 i UNF nr 0–4, w zależności od zastosowanej narzynki.
Jaką średnicę i wysokość narzynki obsługuje ten uchwyt?
Uchwyt jest przeznaczony do narzynek o średnicy 16 mm i wysokości 5 mm.
Czy oprawka nadaje się do narzynek zgodnych z EN 22568 i EN 24801?
Tak, oprawka jest przeznaczona do bezpośredniego mocowania narzynek zamkniętych i z nacięciem zgodnych z EN 22568 i EN 24801.
Z jakiego materiału wykonany jest korpus oprawki?
Korpus wykonano z ciśnieniowego odlewu cynku ZL 0410.
Dane techniczne
| Do gwintów calowych | UNC nr 1–3, UNF nr 0–4 |
| Średnica x wysokość [mm] | 16 x 5 |
| Do BSW" [cal] | 1/16–3/32 |
| Do M | M1–2,6 |
| Długość [mm] | 160 |
| Do MF | M2–2,5 |
| Wysokość [mm] | 5 |
| Norma DIN | DIN 225 |
| Do gwintów metrycznych | M1–2,6, MF2–2,5 |
