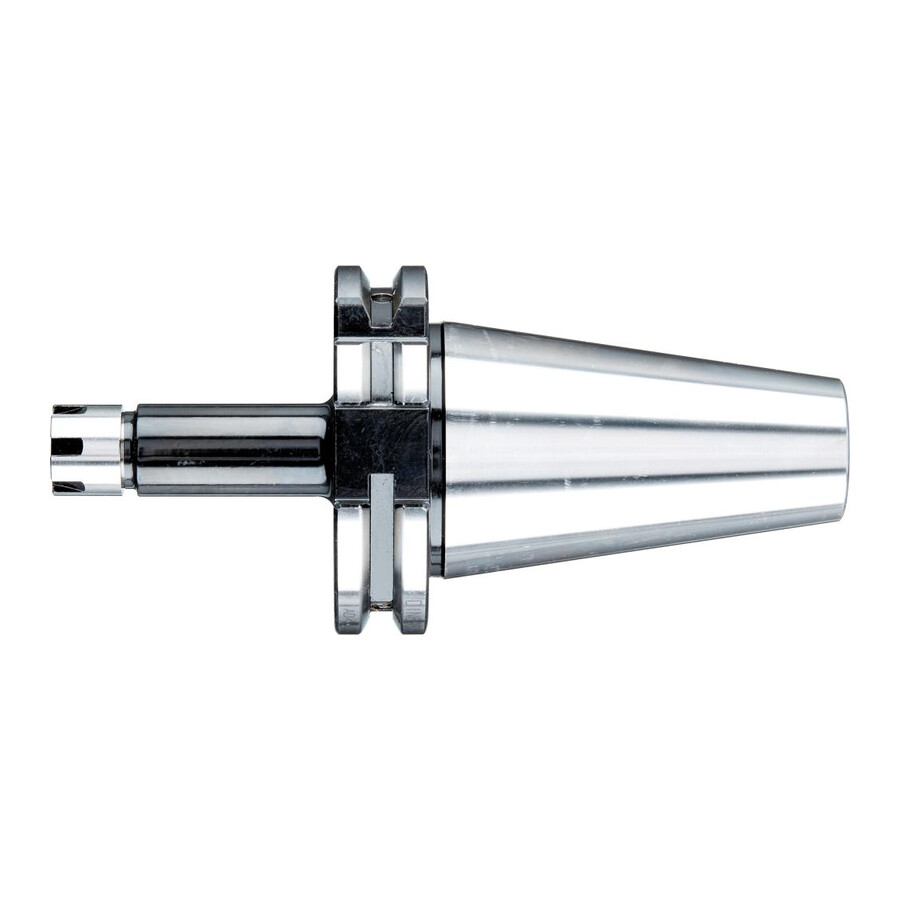

Oprawka do tulejek zaciskowych mini SK40 ER11 zakres długość wysięgu 70mm Fortis

Oprawka do tulejek zaciskowych SK40 ER11M miniaturowa 0,5–7 mm Fortis

Precyzyjna oprawka do tulejek zaciskowych typu ER Mini przeznaczona do mocowania narzędzi z chwytem cylindrycznym w systemie stożka SK 40. Rozwiązanie dedykowane dla zakładów obróbki skrawaniem wymagających stabilnego, powtarzalnego mocowania w ograniczonej przestrzeni roboczej.

Cechy i korzyści

• Wersja miniaturowa – umożliwia obróbkę w trudno dostępnych miejscach oraz przy gęstym rozmieszczeniu narzędzi na magazynie.
• Zakres mocowania 0,5–7 mm (ER11) – pozwala na elastyczne wykorzystanie jednego uchwytu do wielu narzędzi z chwytem cylindrycznym.
• Stożek SK 40 z tolerancją AT3 – zapewnia precyzyjne osadzenie w wrzecionie, co przekłada się na stabilność procesu i mniejsze zużycie narzędzi.
• Bicie promieniowe 0,01 mm – sprzyja uzyskaniu lepszej jakości powierzchni obrabianej i ogranicza ryzyko wibracji.
• Kanał chłodzący – umożliwia doprowadzenie chłodziwa, wspierając odprowadzanie ciepła i wydłużając trwałość ostrzy.
• Wyważenie G 6,3 przy 15000 min⁻¹ – pozwala na stabilną pracę przy podwyższonych prędkościach obrotowych, bez nadmiernych drgań.

Zastosowanie

Oprawka przeznaczona jest do mocowania w tulejkach zaciskowych ER11 narzędzi z chwytem cylindrycznym według DIN 6499 w obrabiarkach ze stożkiem SK 40. Sprawdza się w precyzyjnych operacjach wiertarskich i frezarskich w centrach obróbczych, przy obróbce detali wymagających małych średnic narzędzi oraz w aplikacjach, gdzie kluczowy jest ograniczony gabaryt uchwytu i wysoka powtarzalność mocowania.

Specyfikacja techniczna

• Norma wykonania: ISO 7388-1 (DIN 69871), kształt AD/B
• Typ tulejek: ER11 (ER Mini)
• Pasujące tuleje: ER11
• Wersja: miniaturowa
• Zakres mocowania: 0,5–7 mm
• Stożek: SK 40
• Długość wysięgu: 70 mm
• Średnica nakrętki: 16 mm
• Kanał chłodzący: tak
• Materiał korpusu: stopowa stal do nawęglania
• Twardość po hartowaniu: 58 ± 2 HRC
• Minimalna głębokość hartowania: 0,5 mm
• Wytrzymałość rdzenia na rozciąganie po hartowaniu: ok. 950 N/mm²
• Stożek wrzeciona: DIN 254
• Tolerancja kąta stożka: AT3
• Dokładność powierzchni stożka: Ra < 1 µm
• Bicie promieniowe: 0,01 mm
• Klasa wyważania: G 6,3 przy 15000 min⁻¹
• Dostawa: oprawka do tulejek zaciskowych z nakrętką mocującą

Zawartość zestawu

• Oprawka do tulejek zaciskowych SK40 ER11M (wersja miniaturowa)
• Nakrętka mocująca
