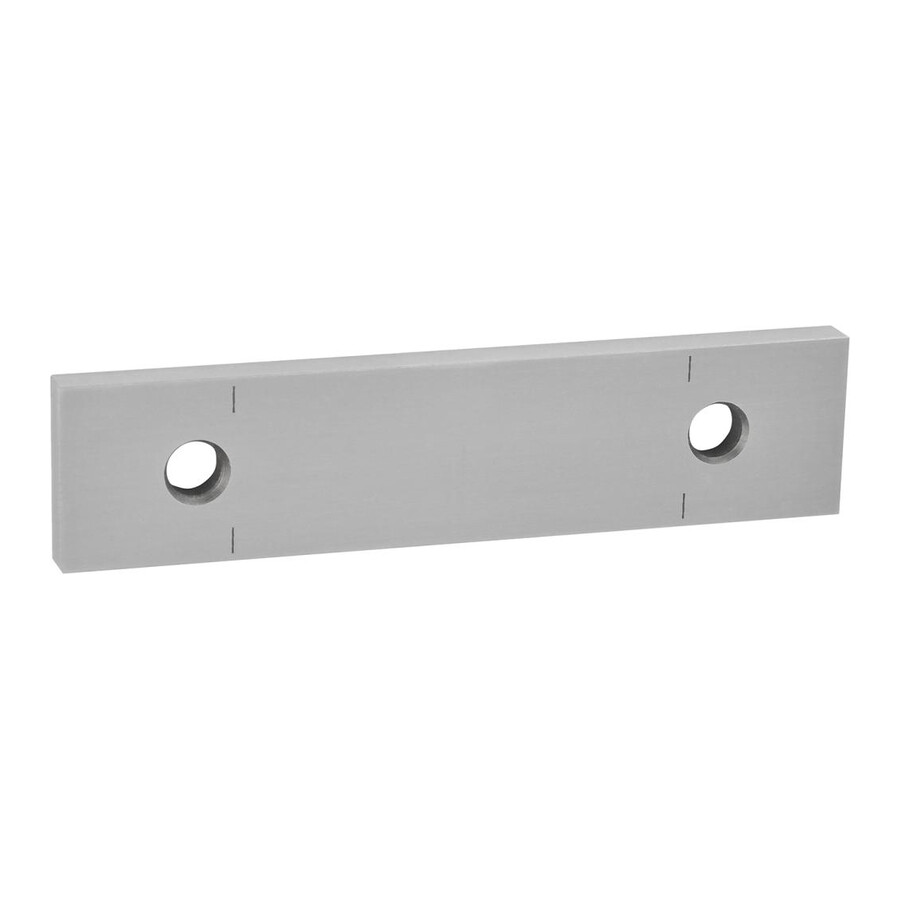

Płytka wzorcowa stalowa klasa tolerancji 2 – 1,18 mm Fortis

Płytka wzorcowa 1,18 mm klasa tolerancji 2 Fortis

Jednoelementowa płytka wzorcowa przeznaczona do precyzyjnego nastawiania przyrządów pomiarowych oraz kontroli wymiarów w procesach produkcyjnych i warsztatowych. Sprawdza się w działach kontroli jakości, utrzymania ruchu oraz w narzędziowniach, gdzie wymagane jest powtarzalne ustawianie sprawdzianów, urządzeń i maszyn.

Cechy i korzyści

• Wykonanie wg DIN EN ISO 3650 – możliwość stosowania w systemach pomiarowych opartych na znormalizowanych płytkach wzorcowych.
• Specjalna stal stopowa – podwyższona stabilność wymiarowa przekłada się na dłuższe utrzymanie dokładności w warunkach produkcyjnych.
• Odprężany materiał – ograniczenie odkształceń wewnętrznych zapewnia powtarzalne wyniki pomiarów w całym okresie eksploatacji.
• Wysoka odporność na zużycie – zmniejsza częstotliwość wymiany płytek i redukuje koszty utrzymania wyposażenia pomiarowego.
• Indywidualny numer identyfikacyjny – ułatwia ewidencję w systemach jakości oraz przypisanie płytki do konkretnego stanowiska lub przyrządu.
• Klasa tolerancji 2 – dopasowana do typowych zadań nastawczych przy produkcji sprawdzianów i urządzeń technologicznych.

Zastosowanie

Płytka wykorzystywana jest przede wszystkim jako płytka nastawcza przy produkcji i regulacji sprawdzianów, urządzeń oraz maszyn pomiarowych i technologicznych. Może być stosowana w narzędziowniach, laboratoriach pomiarowych, działach kontroli jakości oraz w utrzymaniu ruchu, wszędzie tam, gdzie konieczne jest odtwarzanie wymiaru 1,18 mm w oparciu o pojedynczą płytkę wzorcową.

Specyfikacja techniczna

• Długość [mm]: 1,18
• Głębokość [mm]: 9
• Wysokość [mm]: 30
• Zakres pomiaru [mm]: 1,18
• Liczba płytek: 1
• Wersja: klasa tolerancji 2
• Klasa tolerancji: 2
• Norma: DIN EN ISO 3650 (dawniej DIN 861)
• Uwagi: nieskalibrowana wstępnie
