Półfabrykat czworokątny VDI A1 DIN 69880 50x125mm Fortis
Cena regularna:
towar niedostępny
dodaj do przechowalni
0
Opis

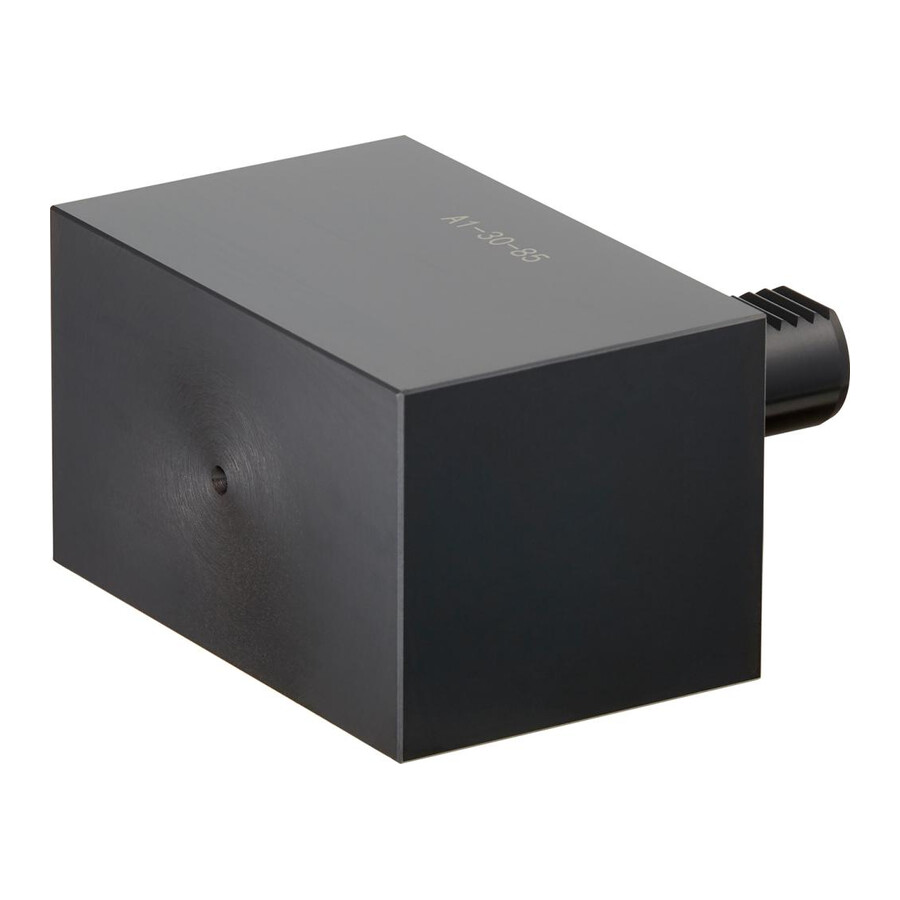

Półfabrykat czworokątny VDI A1 do narzędzi specjalnych 50x125 mm Fortis
Element bazowy przeznaczony do wykonywania narzędzi specjalnych w systemie VDI, zgodny z wymaganiami obróbki na tokarkach i centrach tokarskich. Rozwiązanie skierowane do narzędziowni, działów utrzymania ruchu oraz producentów oprzyrządowania, którzy potrzebują stabilnego i powtarzalnego chwytu VDI.
Cechy i korzyści
- Wykonanie wg DIN 69880 – ułatwia integrację z istniejącymi uchwytami VDI i zapewnia zgodność z popularnymi systemami mocowania.
- Hartowany chwyt i powierzchnia przyłożenia – zwiększa odporność na zużycie w strefach współpracy, co ogranicza konieczność częstych regulacji i wymiany.
- Korpus miękki – umożliwia swobodne dopasowanie geometrii do wymagań konkretnego narzędzia specjalnego, skracając czas projektowania i wykonania.
- Otwór doprowadzający chłodziwo – pozwala zaprojektować narzędzia z chłodzeniem wewnętrznym, co poprawia trwałość ostrza i jakość obróbki.
- Standard VDI 50 – zapewnia kompatybilność z popularnymi rewolwerami i imakami, co ułatwia wdrożenie w istniejącym parku maszynowym.
Zastosowanie
Półfabrykat stosowany jest do produkcji narzędzi specjalnych montowanych w uchwytach VDI na tokarkach i centrach tokarskich. Sprawdza się w narzędziowniach, działach utrzymania ruchu, zakładach produkcyjnych obróbki skrawaniem oraz u producentów oprzyrządowania, gdzie wymagane są indywidualnie projektowane oprawki i moduły narzędziowe o standardzie chwytu VDI 50 i kształcie A1.
Specyfikacja techniczna
- Norma: DIN 69880
- Kształt: A1
- Rozmiar: VDI 50
- Uchwyt: VDI 50
- Długość: 125 mm
- Szerokość: 160 mm
- Wysokość: 120 mm
- Rodzaj korpusu: korpus miękki
- Obróbka chwytu i powierzchni przyłożenia: hartowane i szlifowane
- Chłodzenie: otwór doprowadzający chłodziwo
- Przeznaczenie: do produkcji narzędzi specjalnych
Najczęściej zadawane pytania
Do jakich systemów mocowania pasuje ten półfabrykat VDI A1?
Produkt jest przeznaczony do systemów mocowania w standardzie VDI 50, zgodnych z normą DIN 69880 i kształtem A1.
Czy chwyt tego półfabrykatu jest już obrobiony pod montaż w uchwycie VDI?
Chwyt oraz powierzchnia przyłożenia są hartowane i szlifowane, co przygotowuje element do współpracy z uchwytem VDI 50.
Czy półfabrykat posiada doprowadzenie chłodziwa?
Tak, element wyposażony jest w otwór doprowadzający chłodziwo, co pozwala projektować narzędzia z chłodzeniem.
Do czego jest przeznaczony korpus miękki w tym półfabrykacie?
Miękki korpus ułatwia obróbkę i dopasowanie geometrii do narzędzi specjalnych zgodnych z wymaganiami danego procesu obróbki.
Dane techniczne
| Uchwyt | VDI 50 |
| Szerokość [mm] | 160 |
| Rozmiar | VDI 50 |
| Długość [mm] | 125 |
| Wysokość [mm] | 120 |
| Kształt | A1 |
