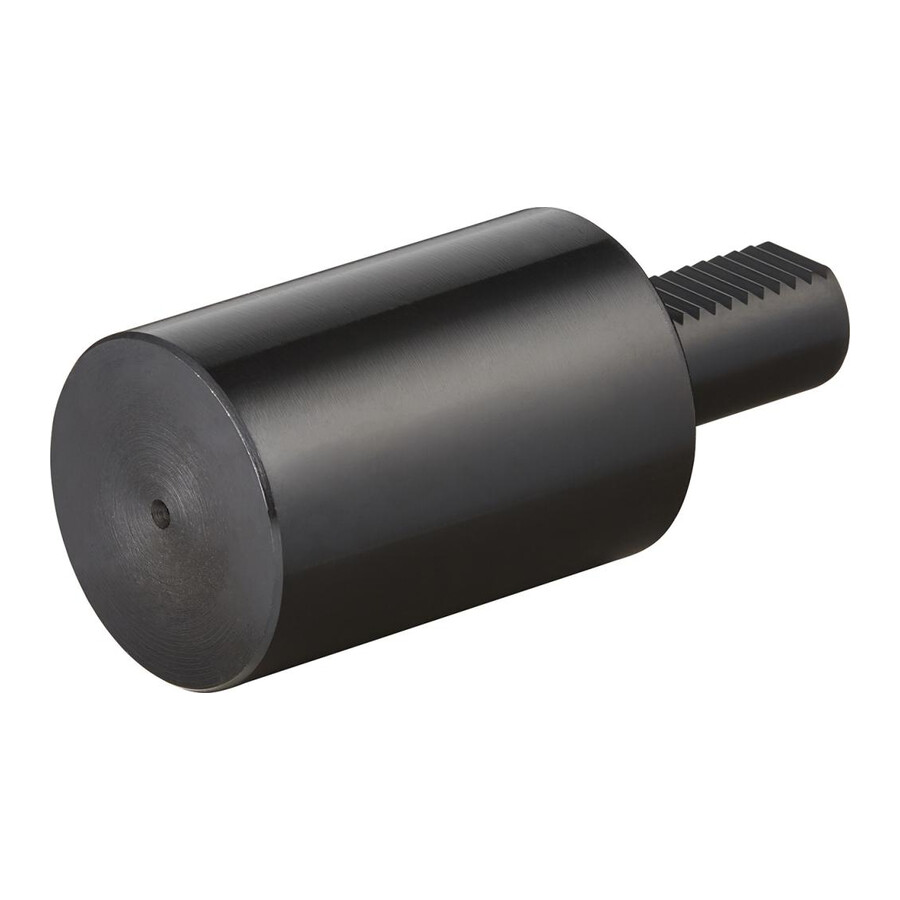

Półfabrykat walcowy VDI A2 z chłodzeniem 30x100mm Fortis

Półfabrykat walcowy VDI A2 30x100 mm Fortis

Element cylindryczny przeznaczony do dalszej obróbki i wytwarzania narzędzi specjalnych w systemie VDI. Sprawdza się w działach narzędziowych, utrzymania ruchu oraz u producentów oprzyrządowania, którzy potrzebują stabilnej bazy pod własne konstrukcje.

Cechy i korzyści

• Wersja półfabrykat walcowy – umożliwia dowolne dopasowanie geometrii do wymagań aplikacji, co wspiera produkcję narzędzi specjalnych.
• Chwyt VDI 30 – zapewnia kompatybilność z oprawkami i uchwytami w standardzie VDI 30, upraszczając integrację z istniejącym parkiem maszynowym.
• Kształt A2 – ułatwia stosowanie w typowych układach mocowania zgodnych z oznaczeniem A2.
• Hartowany i szlifowany chwyt oraz powierzchnia przyłożenia – sprzyja stabilnemu mocowaniu i powtarzalności pozycjonowania, co przekłada się na precyzję obróbki.
• Korpus miękki – pozwala na swobodną obróbkę i dopasowanie do nietypowych narzędzi, redukując czas przygotowania specjalnych rozwiązań.
• Otwór doprowadzający chłodziwo – umożliwia projektowanie narzędzi z chłodzeniem wewnętrznym, co wspiera trwałość narzędzia i stabilność procesu skrawania.

Zastosowanie

Półfabrykat stosowany do produkcji narzędzi specjalnych montowanych w uchwytach VDI 30, szczególnie w tokarkach wyposażonych w rewolwery narzędziowe w systemie VDI. Przeznaczony dla narzędziowni, działów utrzymania ruchu oraz producentów oprzyrządowania, którzy projektują własne oprawki, uchwyty i narzędzia skrawające z doprowadzeniem chłodziwa.

Specyfikacja techniczna

• Wersja: półfabrykat walcowy
• Rozmiar: VDI 30
• Uchwyt: VDI 30
• Kształt: A2
• Długość: 100 mm
• Średnica chwytu: 30 mm
• Średnica: 68 mm
• Średnica zewnętrzna: 68 mm
• D: 68 mm
• Norma: DIN 69880
• Wykonanie chwytu i powierzchni przyłożenia: hartowane i szlifowane
• Korpus: miękki
• Otwór doprowadzający chłodziwo: tak
• Przeznaczenie: do produkcji narzędzi specjalnych
