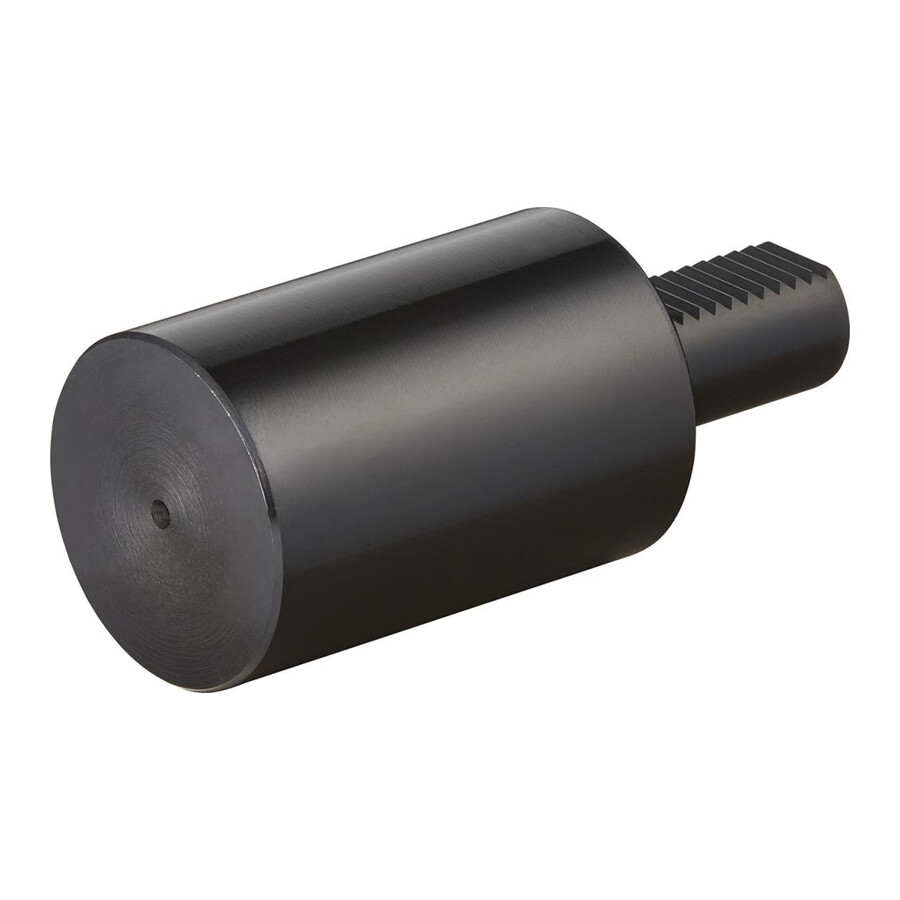

Półfabrykat walcowy VDI A2 z otworem chłodzenia 50x135 mm Fortis

Półfabrykat walcowy VDI A2 50x135 mm Fortis

Precyzyjny półfabrykat cylindryczny VDI A2 przeznaczony do dalszej obróbki i wykonywania narzędzi specjalnych na oprawkach VDI 50. Sprawdzi się w narzędziowniach, działach utrzymania ruchu oraz zakładach produkcyjnych realizujących własne rozwiązania mocujące.

Cechy i korzyści

• Wersja – półfabrykat walcowy – umożliwia wykonanie narzędzi specjalnych dokładnie dopasowanych do wymogów procesu obróbki, co ogranicza konieczność zakupu gotowych, drogich opraw.
• Chwyt VDI 50 – kompatybilność z uchwytami i rewolwerami VDI 50 pozwala na łatwą integrację z istniejącym parkiem maszynowym.
• Chwyt i powierzchnia przyłożenia hartowane i szlifowane – stabilne i powtarzalne mocowanie redukuje ryzyko bicia i poprawia jakość obróbki.
• Korpus miękki – ułatwia skrawanie i obróbkę kształtu roboczego, skracając czas wykonywania narzędzia specjalnego.
• Otwór doprowadzający chłodziwo – pozwala na projektowanie narzędzi z wewnętrznym doprowadzeniem chłodziwa, co wpływa na trwałość narzędzia skrawającego i stabilność procesu.
• Zgodność z DIN 69880 – ułatwia standaryzację oprzyrządowania w parku maszynowym opartym na systemie VDI.

Zastosowanie

Element przeznaczony do produkcji narzędzi specjalnych na tokarki z uchwytami VDI 50, w szczególności w narzędziowniach i zakładach obróbki skrawaniem realizujących nietypowe operacje toczenia, wiercenia czy rozwiercania. Stosowany tam, gdzie wymagane jest indywidualnie zaprojektowane oprzyrządowanie z doprowadzeniem chłodziwa przez korpus oprawki.

Specyfikacja techniczna

• Długość [mm]: 135
• Rozmiar: VDI 50
• Średnica [mm]: 98
• Średnica chwytu [mm]: 50
• Średnica zewnętrzna [mm]: 98
• D [mm]: 98
• Kształt: A2
• Wersja: półfabrykat walcowy
• Uchwyt: VDI 50
• Norma: DIN 69880
• Wykonanie: chwyt i powierzchnia przyłożenia hartowane i szlifowane, korpus miękki
• Dodatkowe cechy: otwór doprowadzający chłodziwo
