Półfabrykat walcowy VDI chwyt 40 mm A2 40x320mm Fortis
Cena regularna:
towar niedostępny
dodaj do przechowalni
0
Opis

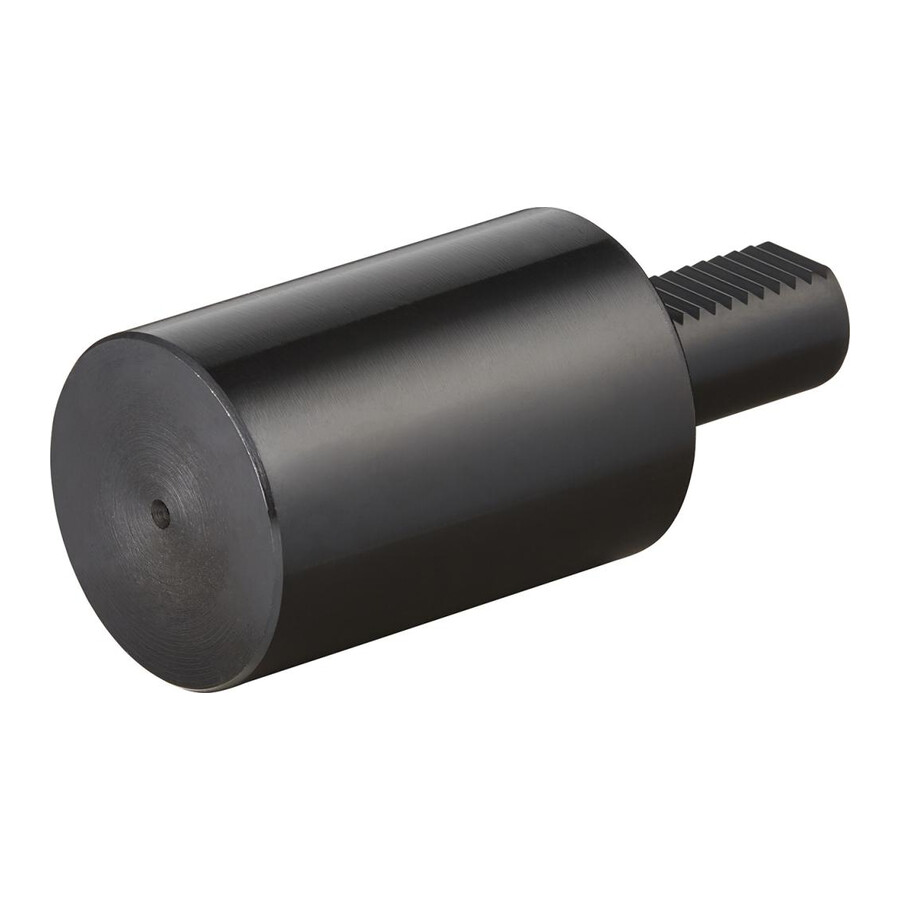

Półfabrykat walcowy VDI A2 do narzędzi specjalnych 40x320 mm Fortis
Półfabrykat cylindryczny przeznaczony do opraw VDI umożliwia samodzielną produkcję narzędzi specjalnych na potrzeby obrabiarek CNC i automatów tokarskich. Sprawdzi się w działach narzędziowni, utrzymania ruchu oraz u producentów maszyn, którzy wymagają indywidualnie dopasowanych uchwytów narzędziowych.
Cechy i korzyści
- Chwyt i powierzchnia przyłożenia hartowane i szlifowane – stabilne mocowanie w oprawie VDI ogranicza bicie i poprawia dokładność obróbki.
- Korpus miękki – ułatwia obróbkę skrawaniem i dostosowanie geometrii do własnych konstrukcji narzędzi specjalnych, co skraca czas projektowania i wykonania.
- Otwór doprowadzający chłodziwo – umożliwia realizację wewnętrznego chłodzenia narzędzia, co sprzyja wydłużeniu trwałości ostrza i poprawie jakości powierzchni obrabianej.
- Standard VDI 40 – kompatybilność z uchwytami i rewolwerami narzędziowymi przystosowanymi do tego rozmiaru ułatwia integrację z istniejącym parkiem maszyn.
- Wykonanie wg DIN 69880 – ujednolicone wymiary bazowe pozwalają na powtarzalną produkcję własnych uchwytów i ograniczają problemy przy przezbrajaniu.
- Kształt A2 – zdefiniowana geometria ułatwia projektowanie i dopasowanie do konkretnych zastosowań tokarskich.
Zastosowanie
Półfabrykat przeznaczony jest do produkcji specjalnych uchwytów i opraw narzędziowych montowanych w rewolwerach z uchwytem VDI 40. Stosowany w narzędziowniach, zakładach obróbki skrawaniem oraz działach utrzymania ruchu do wykonywania niestandardowych rozwiązań mocowania narzędzi, np. do tokarek CNC, automatów tokarskich i centrów tokarskich wymagających indywidualnie zaprojektowanych opraw z doprowadzeniem chłodziwa.
Specyfikacja techniczna
- Długość [mm]: 320
- Rozmiar: VDI 40
- Średnica [mm]: 83
- Średnica chwytu [mm]: 40
- Średnica zewnętrzna [mm]: 83
- Uchwyt: VDI 40
- Wersja: półfabrykat walcowy
- D [mm]: 83
- Kształt: A2
- Norma: DIN 69880
Najczęściej zadawane pytania
Do jakiego systemu uchwytów pasuje ten półfabrykat walcowy VDI A2?
Produkt jest przeznaczony do uchwytów w systemie VDI 40, zgodnie z normą DIN 69880.
Czy półfabrykat ma przygotowany otwór do doprowadzenia chłodziwa?
Tak, element posiada otwór doprowadzający chłodziwo, co umożliwia realizację chłodzenia wewnętrznego narzędzia specjalnego.
Jakie wymiary ma ten półfabrykat cylindryczny VDI 40?
Długość półfabrykatu wynosi 320 mm, średnica zewnętrzna 83 mm, a średnica chwytu 40 mm.
Do czego najczęściej wykorzystuje się ten typ półfabrykatu Fortis?
Stosuje się go do produkcji narzędzi specjalnych i uchwytów dostosowanych do indywidualnych potrzeb obróbki w systemie VDI 40.
Dane techniczne
| Średnica zewnętrzna [mm] | 83 |
| Kształt | A2 |
| Uchwyt | VDI 40 |
| Średnica [mm] | 83 |
| Rozmiar | VDI 40 |
| D [mm] | 83 |
| Długość [mm] | 320 |
| Wersja | półfabrykat walcowy |
| Średnica chwytu [mm] | 40 |
