Trzpień frezarski do głowic nasadzanych DIN 69871 AD SK50 22 mm Fortis
Cena regularna:
towar niedostępny
dodaj do przechowalni
0
Opis

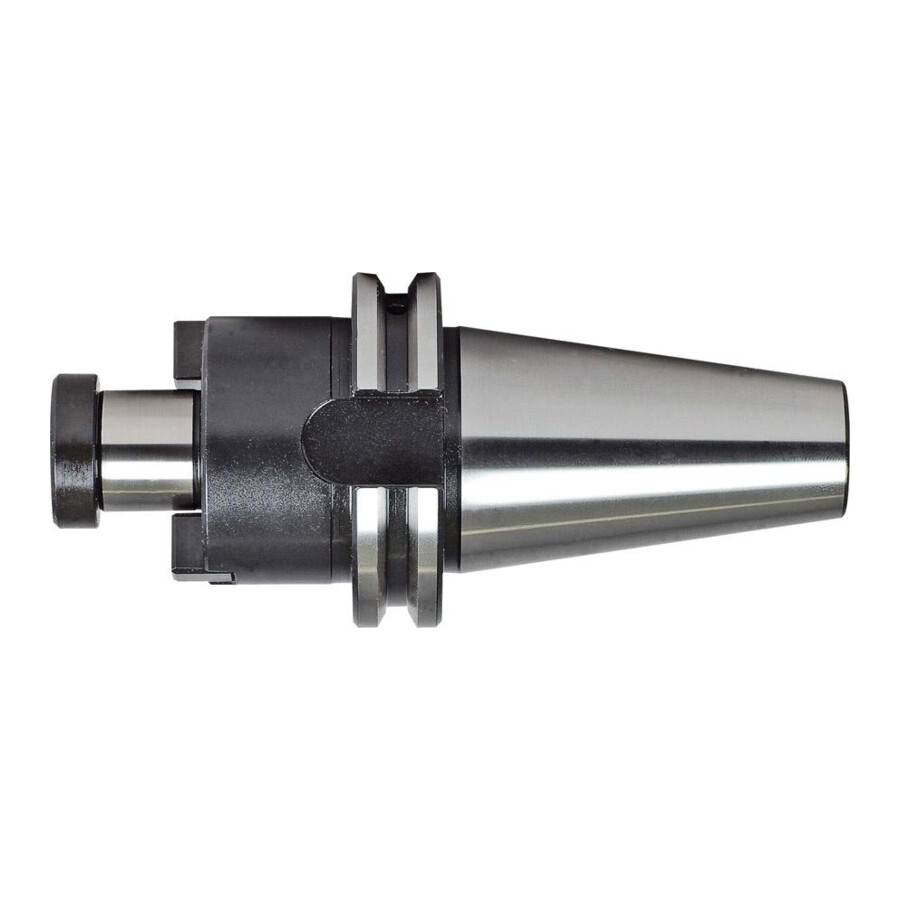

Uchwyt do głowic frezarskich SK 50 22 mm Fortis
Trzpień frezarski przeznaczony do mocowania głowic nasadzanych w oprawkach typu SK 50, zgodnych z normą DIN 69871 AD. Rozwiązanie dla zakładów obróbki skrawaniem, które wymagają stabilnego mocowania narzędzi i powtarzalnej dokładności przy frezowaniu.
Cechy i korzyści
- Wykonanie według ISO 7388-1 (DIN 69871), kształt AD – pełna kompatybilność z obrabiarkami i uchwytami narzędziowymi opartymi na standardzie SK 50, co ułatwia integrację w istniejącym parku maszynowym.
- Twardość po hartowaniu 58 ± 2 HRC – zwiększona odporność na zużycie powierzchni stożka i trzpienia, co przekłada się na dłuższą żywotność uchwytu i stabilną jakość obróbki.
- Bicie promieniowe ≤ 0,01 mm – wysoka precyzja bicia ogranicza drgania podczas frezowania, poprawiając jakość powierzchni obrabianego detalu i zmniejszając ryzyko uszkodzenia narzędzia.
- Dokładność powierzchni stożka Ra < 1 μm – pewne, sztywne przyleganie w stożku SK 50, co przekłada się na powtarzalną dokładność pozycjonowania narzędzia.
- Wyważenie G 6,3 przy 15000 min⁻¹ – możliwość pracy przy wyższych prędkościach obrotowych z ograniczonym poziomem drgań, co wspiera stabilną obróbkę i ochronę wrzeciona.
- Otwór kanału chłodzącego – umożliwia doprowadzenie chłodziwa przez uchwyt, wspierając wydłużenie trwałości głowic frezarskich i poprawę warunków skrawania.
- Przeznaczenie do narzędzi z rowkiem poprzecznym DIN 1880 – szybkie i pewne mocowanie standardowych głowic nasadzanych, co upraszcza dobór narzędzi i serwis.
Zastosowanie
Trzpień frezarski znajduje zastosowanie w centrach obróbczych i frezarkach wyposażonych w oprawki SK 50 według DIN 69871 AD. Przeznaczony jest do mocowania głowic frezarskich nasadzanych z rowkiem poprzecznym zgodnym z DIN 1880, wykorzystywanych w obróbce zgrubnej i wykańczającej stali oraz innych materiałów obrabianych skrawaniem. Sprawdza się w produkcji seryjnej i małoseryjnej, w narzędziowniach oraz działach utrzymania ruchu realizujących własną obróbkę elementów maszyn.
Specyfikacja techniczna
- Norma: ISO 7388-1 (DIN 69871)
- Kształt: DIN 69871 AD
- Uchwyt / stożek: SK 50
- Stożek: DIN 254
- Średnica trzpienia [mm]: 22
- A [mm]: 35
- D3 [mm]: 48
- L1 [mm]: 19
- Twardość po hartowaniu: 58 ± 2 HRC
- Minimalna głębokość hartowania: 0,5 mm
- Wytrzymałość rdzenia na rozciąganie po hartowaniu: ok. 950 N/mm²
- Tolerancja kąta stożka: AT3
- Dokładność powierzchni stożka: Ra < 1 μm
- Bicie promieniowe: ≤ 0,01 mm
- Klasa wyważania: G 6,3 przy 15000 min⁻¹
- Otwór kanału chłodzącego: tak
- Przeznaczenie: do mocowania narzędzi z rowkiem poprzecznym wg DIN 1880
- Dostawa: trzpień frezarski uniwersalny do głowic nasadzanych ze śrubą dociągającą
Najczęściej zadawane pytania
Do jakich uchwytów pasuje ten trzpień frezarski SK 50?
Trzpień jest przeznaczony do oprawek w standardzie ISO 7388-1 (DIN 69871) w kształcie AD z gniazdem stożkowym SK 50.
Jakie głowice frezarskie można mocować na tym uchwycie?
Uchwyt służy do mocowania głowic nasadzanych wyposażonych w rowek poprzeczny wykonany zgodnie z DIN 1880.
Czy uchwyt posiada doprowadzenie chłodziwa przez wrzeciono?
Tak, trzpień posiada otwór kanału chłodzącego, który umożliwia doprowadzenie chłodziwa przez uchwyt.
Co jest dołączone w standardowej dostawie uchwytu?
W dostawie znajduje się trzpień frezarski uniwersalny do głowic nasadzanych oraz śruba dociągająca.
Dane techniczne
| Uchwyt | SK 50 |
| L1 [mm] | 19 |
| A [mm] | 35 |
| D3 [mm] | 48 |
| Średnica trzpienia [mm] | 22 |
