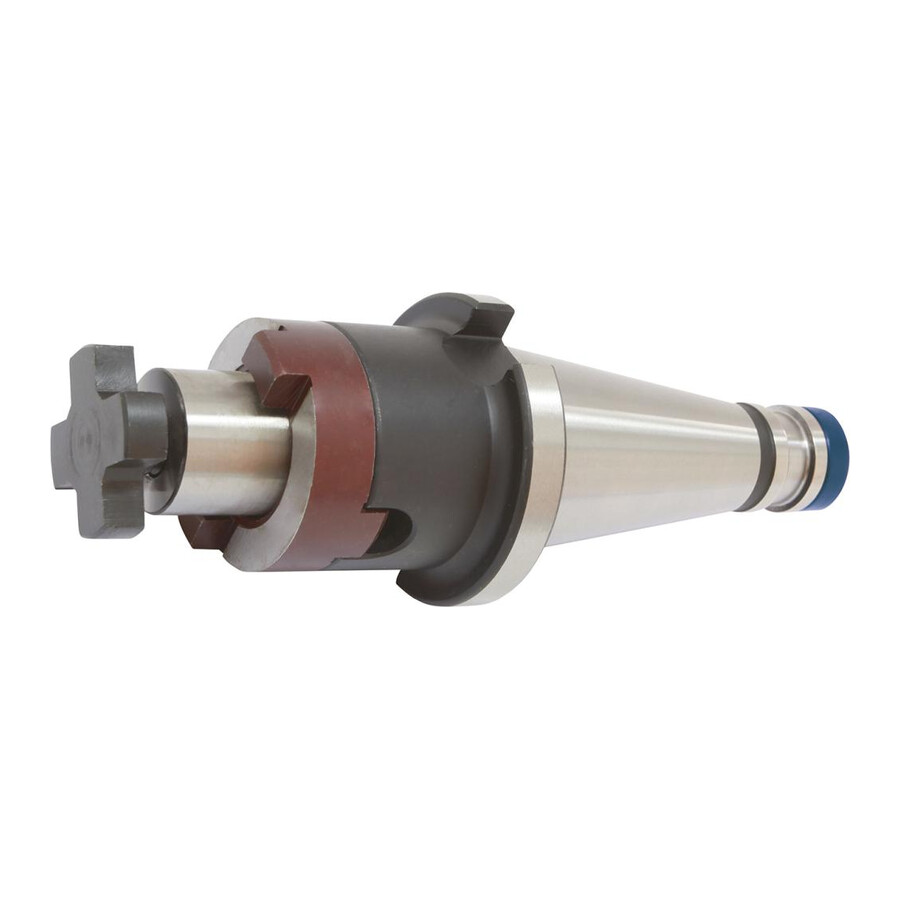

Trzpień frezarski do głowic nasadzanych uniwersalny SK40 27mm Fortis
Cena regularna:
towar niedostępny
dodaj do przechowalni
0
Opis
Trzpień frezarski uniwersalny do głowic nasadzanych SK 40 Fortis
Profesjonalny trzpień do mocowania głowic frezarskich nasadzanych, przeznaczony do pracy w obrabiarkach wyposażonych w stożek SK 40. Sprawdza się w precyzyjnych operacjach frezowania, gdzie wymagane jest stabilne i powtarzalne mocowanie narzędzia skrawającego.
Cechy i korzyści
- Wykonanie wg DIN 2080 kształt A – kompatybilność z typowymi wrzecionami obrabiarek i powtarzalny montaż w różnych maszynach.
- Stożek SK 40 z tolerancją AT3 – pewne osadzenie w wrzecionie, co ogranicza ugięcia i poprawia jakość obróbki.
- Twardość po hartowaniu 58 ± 2 HRC – wysoka odporność na zużycie, co wydłuża okres użytkowania trzpienia w produkcji seryjnej.
- Bicie promieniowe ≤ 0,005 mm – stabilna praca narzędzia, mniejsze drgania i lepsza jakość powierzchni obrabianej.
- Dokładność powierzchni stożka Ra < 0,003–0,005 mm – precyzyjne przyleganie do gniazda wrzeciona, co zmniejsza ryzyko uszkodzeń stożków.
- Klasa wyważenia G 6,3 dla 15000 min-1 – przystosowanie do pracy przy wysokich prędkościach obrotowych, ograniczenie drgań i obciążenia łożysk wrzeciona.
Zastosowanie
Trzpień znajduje zastosowanie w centrach obróbczych i frezarkach poziomych oraz pionowych ze stożkiem SK 40, do mocowania głowic frezarskich z rowkiem poprzecznym według DIN 1880. Odpowiedni do obróbki zgrubnej i wykończającej w przemyśle maszynowym, narzędziowniach, działach utrzymania ruchu oraz produkcji mało-, średnio- i wielkoseryjnej, gdzie kluczowa jest powtarzalność i dokładność ustawienia narzędzia.
Specyfikacja techniczna
- Norma wykonania: DIN 2080 kształt A
- Materiał: stopowa stal do nawęglania
- Twardość po hartowaniu: 58 ± 2 HRC
- Minimalna głębokość hartowania: 0,5 mm
- Wytrzymałość rdzenia na rozciąganie po hartowaniu: ok. 950 N/mm²
- Stożek wrzeciona: SK 40
- Norma stożka: DIN 254
- Tolerancja kąta stożka: AT3
- Dokładność powierzchni stożka: Ra < 0,003–0,005 mm
- Bicie promieniowe: ≤ 0,005 mm
- Klasa wyważenia: G 6,3 dla 15000 min-1
- Przeznaczenie: do mocowania narzędzi z rowkiem poprzecznym wg DIN 1880
- Długość trzpienia: 21 mm
- Średnica trzpienia: 27 mm
- Długość wysięgu: 52 mm
- Średnica odsadzenia: 48 mm
Zawartość zestawu
- Trzpień frezarski uniwersalny do głowic nasadzanych
- Śruba dociągająca
- Pierścień zabierakowy
- Wpust pasowany
Najczęściej zadawane pytania
Do jakiego stożka wrzeciona pasuje ten trzpień frezarski?
Trzpień jest przeznaczony do maszyn ze stożkiem SK 40, wykonanym zgodnie z DIN 254.
Czy trzpień nadaje się do głowic frezarskich z rowkiem poprzecznym?
Tak, trzpień jest przeznaczony do mocowania narzędzi z rowkiem poprzecznym zgodnie z DIN 1880.
Co znajduje się w komplecie z trzpieniem frezarskim?
W zestawie dostarczany jest trzpień frezarski uniwersalny do głowic nasadzanych wraz ze śrubą dociągającą, pierścieniem zabierakowym i wpustem pasowanym.
Jakie są podstawowe wymiary trzpienia i wysięgu?
Długość trzpienia wynosi 21 mm, średnica trzpienia 27 mm, długość wysięgu 52 mm, a średnica odsadzenia 48 mm.
Dane techniczne
| Średnica trzpienia [mm] | 27 |
| Długość wysięgu [mm] | 52 |
| Długość wysięgu [mm] | 52 |
| Średnica odsadzenia [mm] | 48 |
| Długość trzpienia [mm] | 21 |
| Stożek | SK 40 |
