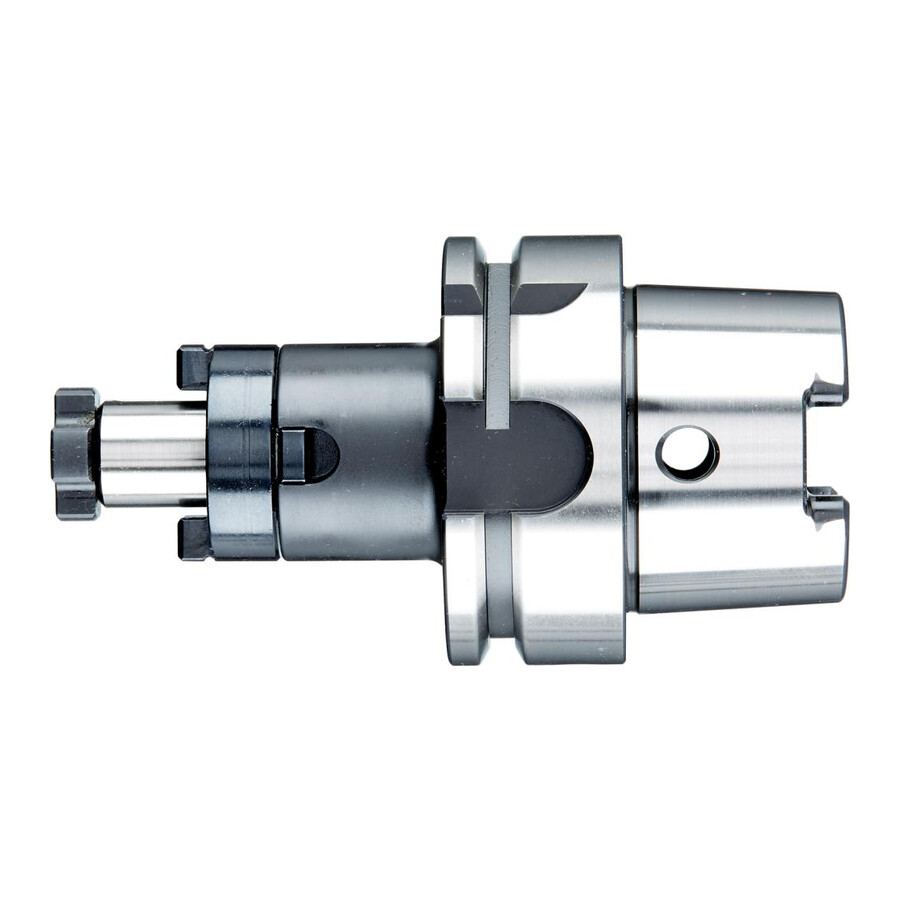

Trzpień frezarski uniwersalny HSK-A63 DIN 69893 40x100 mm Fortis

Trzpień frezarski uniwersalny do głowic nasadzanych HSK-A63 40x100 mm Fortis

Uniwersalny trzpień frezarski do nasadzania głowic przeznaczony jest do precyzyjnego mocowania narzędzi skrawających w oprawkach HSK-A 63, w procesach obróbki wymagających stabilności i powtarzalnej dokładności. Rozwiązanie kierowane jest do zakładów obróbki skrawaniem, narzędowni oraz działów utrzymania ruchu pracujących na obrabiarkach CNC.

Cechy i korzyści

• Wykonanie według ISO 12164-1 (DIN 69893), kształt A – zapewnia kompatybilność z uchwytami HSK-A i powtarzalne mocowanie na standardowych centrach obróbczych.
• Stożek DIN 254 z tolerancją AT3 – gwarantuje wysoką dokładność pasowania, co przekłada się na stabilność narzędzia i ograniczenie drgań podczas frezowania.
• Hartowana stal stopowa o twardości 58 ± 2 HRC – zwiększa odporność na zużycie, co pozwala ograniczyć częstotliwość wymiany oprawek i zmniejsza koszty eksploatacji.
• Bicie promieniowe ≤ 0,006 mm – umożliwia prowadzenie precyzyjnej obróbki, poprawiając jakość powierzchni detalu i redukując ilość poprawek.
• Klasa wyważenia G 2,5 dla 25000 min⁻¹ – pozwala na pracę przy wysokich prędkościach obrotowych bez nadmiernych drgań, co sprzyja wydłużeniu trwałości wrzeciona i narzędzia.
• Otwór kanału chłodzącego – umożliwia doprowadzenie chłodziwa do strefy skrawania, poprawiając odprowadzanie ciepła i wiórów.
• Możliwość mocowania narzędzi z rowkiem poprzecznym wg DIN 1880 – ułatwia zastosowanie standardowych głowic nasadzanych, zwiększając elastyczność konfiguracji narzędziowej.

Zastosowanie

Produkt przeznaczony jest do mocowania głowic frezarskich nasadzanych na wrzecionach z uchwytem HSK-A 63 w obrabiarkach CNC i konwencjonalnych. Stosowany w obróbce skrawaniem w zakładach produkcyjnych, warsztatach narzędziowych oraz w działach utrzymania ruchu do frezowania czołowego, obwodowego oraz operacji z wykorzystaniem głowic z rowkiem poprzecznym zgodnie z DIN 1880.

Specyfikacja techniczna

• Norma: DIN 69893 / ISO 12164-1, kształt A
• Uchwyt: HSK-A 63
• Średnica trzpienia: 40 mm
• Długość wysięgu: 100 mm
• Długość trzpienia: 27 mm
• Średnica odsadzenia: 70 mm
• Długość mocowania: 41 mm
• Stożek: DIN 254
• Tolerancja kąta stożka: AT3
• Dokładność powierzchni stożka: Ra < 1 μm
• Bicie promieniowe: ≤ 0,006 mm
• Klasa wyważenia: G 2,5 dla 25000 min⁻¹
• Materiał: stopowa stal do nawęglania
• Twardość po hartowaniu: 58 ± 2 HRC
• Minimalna głębokość hartowania: 0,5 mm
• Wytrzymałość rdzenia na rozciąganie po hartowaniu: ok. 950 N/mm²
• Otwór kanału chłodzącego: tak
• Przeznaczenie: do mocowania narzędzi z rowkiem poprzecznym wg DIN 1880

Zawartość zestawu

• Trzpień frezarski uniwersalny do głowic nasadzanych
• Śruba dociągająca
• Pierścień zabierakowy
• Wpust pasowany
