Uchwyt VDI do przecinaka DIN 69880 lewy AL 50x32 mm Fortis
Cena regularna:
towar niedostępny
dodaj do przechowalni
0
Opis

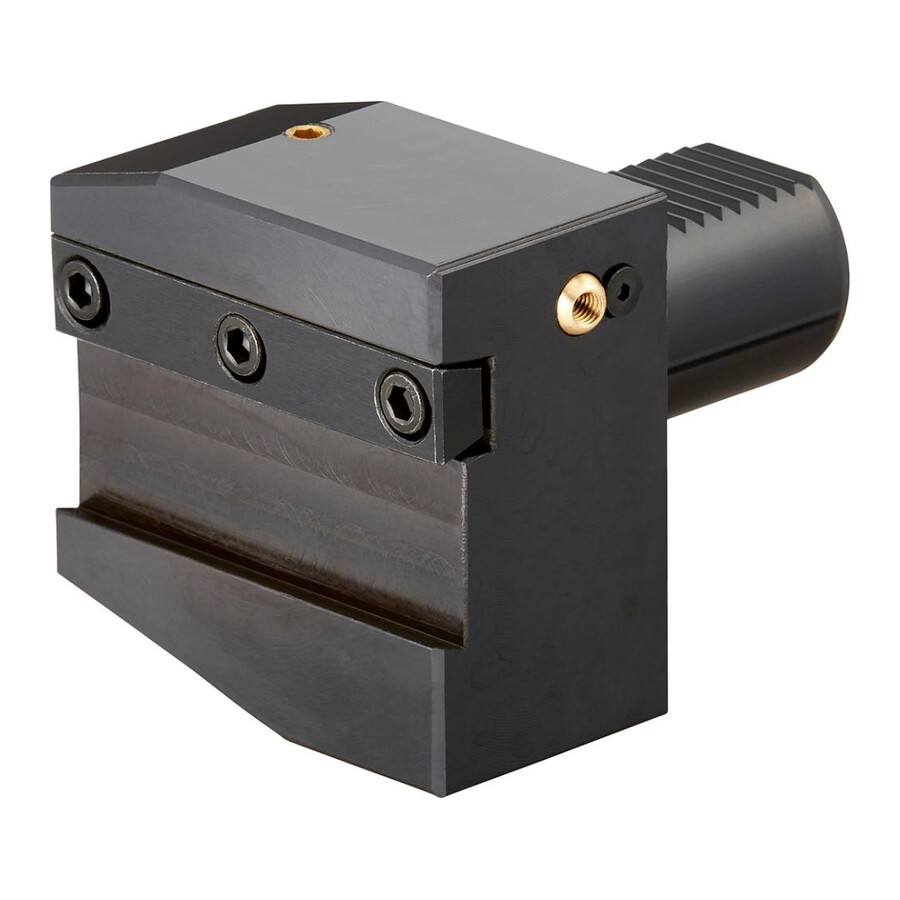

Uchwyt VDI do przecinaka lewy 50x32 mm Fortis
Specjalistyczny uchwyt do przecinaka przeznaczony do oprawek VDI zapewnia pewne mocowanie narzędzia skrawającego w głowicy rewolwerowej. Rozwiązanie dedykowane jest do tokarek CNC oraz stanowisk obróbczych wykorzystujących standard DIN 69880.
Cechy i korzyści
- Standard DIN 69880 – kompatybilność z szeroką gamą głowic rewolwerowych w systemie VDI, co ułatwia dobór i wymianę narzędzi.
- Chwyt VDI 50 – stabilne i sztywne mocowanie w imaku tokarki, co sprzyja uzyskaniu powtarzalnej jakości obróbki.
- Wersja lewa (AL) – dostosowanie do określonego kierunku pracy i konkretnej konfiguracji głowicy, co ogranicza błędy montażowe.
- Czworokątny chwyt wzdłużny – ułatwione pozycjonowanie przecinaka oraz szybki montaż i demontaż narzędzia.
- Wymiary 50 × 32 mm – dopasowanie do przecinaków odpowiedniego przekroju, co zwiększa bezpieczeństwo i stabilność mocowania.
Zastosowanie
Uchwyt przeznaczony jest do mocowania przecinaków na tokarkach CNC i konwencjonalnych wyposażonych w głowice rewolwerowe z oprawkami VDI w standardzie DIN 69880. Sprawdza się w działach utrzymania ruchu, narzędziowniach oraz w produkcji seryjnej i małoseryjnej, gdzie wymagane jest pewne i powtarzalne mocowanie narzędzi do przecinania i rowkowania.
Specyfikacja techniczna
- Długość [mm]: 44
- Szerokość [mm]: 100
- Średnica chwytu [mm]: 50
- Uchwyt: VDI 50
- Wersja: lewy
- B1 [mm]: 100
- B2 [mm]: 50
- H1 [mm]: 32
- H5 [mm]: 43
- H6 [mm]: 45
- L1 [mm]: 44
- L2 [mm]: 50
- Wysokość [mm]: 32
- Kształt: AL
- Norma: DIN 69880
- Rodzaj chwytu narzędzia: czworokątny chwyt wzdłużny
Najczęściej zadawane pytania
Z jakim standardem tokarek współpracuje ten uchwyt VDI do przecinaka?
Uchwyt jest wykonany zgodnie z normą DIN 69880 i przeznaczony do systemu VDI 50.
Jaki jest kierunek wykonania uchwytu – lewy czy prawy?
Uchwyt jest w wersji lewej, oznaczonej jako AL.
Jakie są podstawowe wymiary uchwytu do przecinaka?
Podstawowe wymiary to średnica chwytu 50 mm oraz wysokość części narzędziowej 32 mm, przy szerokości 100 mm.
Do jakiego typu chwytu przecinaka jest przystosowany ten uchwyt?
Uchwyt jest przystosowany do przecinaka z czworokątnym chwytem wzdłużnym.
Dane techniczne
| L1 [mm] | 44 |
| Długość [mm] | 44 |
| B1 [mm] | 100 |
| Wersja | lewy |
| B2 [mm] | 50 |
| Wysokość [mm] | 32 |
| L2 [mm] | 50 |
| Średnica chwytu [mm] | 50 |
| H1 [mm] | 32 |
| Kształt | AL |
| H5 [mm] | 43 |
| Uchwyt | VDI 50 |
| H6 [mm] | 45 |
| Szerokość [mm] | 100 |
