Uchwyt VDI do przecinaka lewy AL 30x26mm Fortis
Cena regularna:
towar niedostępny
dodaj do przechowalni
0
Opis

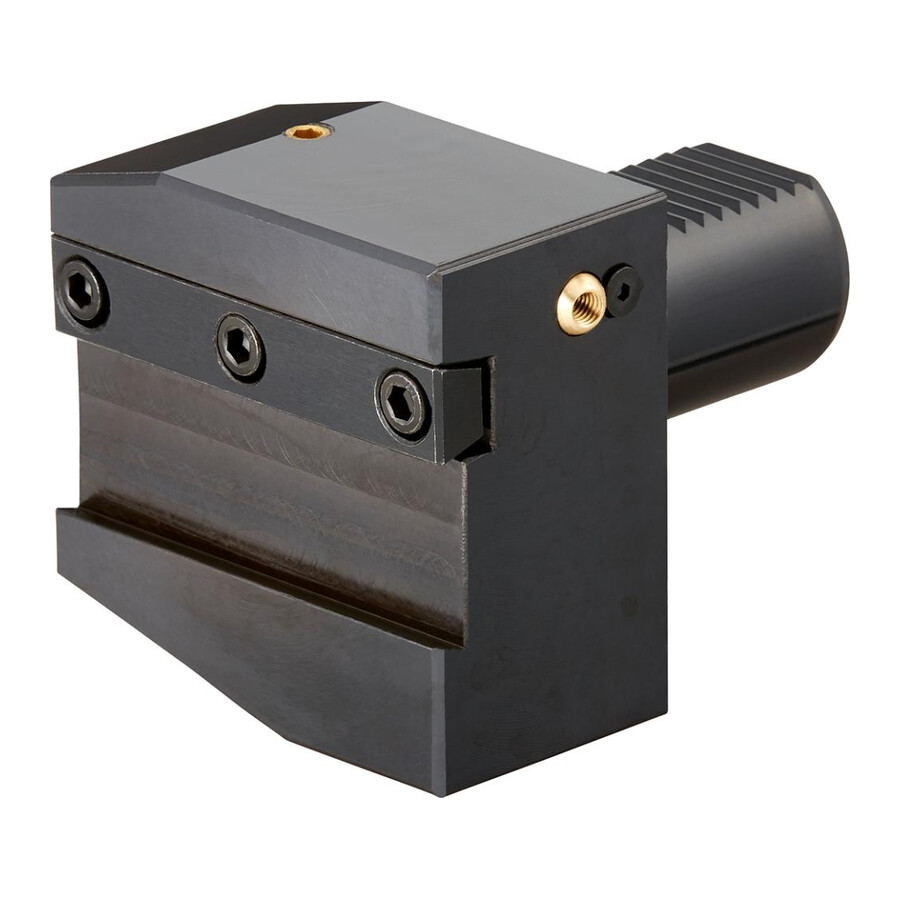

Uchwyt VDI do przecinaka lewy 30x26 mm Fortis
Specjalistyczny uchwyt do przecinaka przeznaczony do oprawek tokarskich VDI umożliwia stabilne mocowanie narzędzi typu AR/AL. Rozwiązanie dedykowane jest dla zakładów obróbki skrawaniem oraz utrzymania ruchu, gdzie wymagana jest powtarzalność ustawienia i sztywność mocowania przecinaków.
Cechy i korzyści
- Standard VDI 30 – łatwe dopasowanie do tokarek wyposażonych w rewolwery z gniazdem VDI 30, bez konieczności przeróbek.
- Wersja lewa (AL) – dopasowanie do określonego kierunku pracy przecinaka, co ułatwia planowanie uzbrojenia głowicy narzędziowej.
- Czworokątny chwyt wzdłużny – stabilne prowadzenie oprawki przecinaka, co przekłada się na zmniejszone drgania podczas przecinania.
- Zwarta geometria 30x26 mm – optymalne wykorzystanie przestrzeni roboczej w strefie narzędzia i łatwiejsze zestawianie z innymi oprawkami.
- Zgodność z DIN 69880 – możliwość stosowania w ustandaryzowanych systemach mocowania w różnych tokarkach CNC i konwencjonalnych.
Zastosowanie
Uchwyt znajduje zastosowanie w tokarkach z rewolwerem VDI 30 do mocowania przecinaków typu AR/AL przy operacjach przecinania, odcinania i wykonywania rowków. Polecany jest dla narzędziowni, zakładów produkcyjnych, warsztatów obróbki jednostkowej i seryjnej, a także działów utrzymania ruchu modernizujących lub doposażających głowice tokarek.
Specyfikacja techniczna
- Uchwyt: VDI 30
- Wersja: lewa
- Kształt: AL
- Długość [mm]: 44
- Szerokość [mm]: 70
- Wysokość [mm]: 26
- Średnica chwytu [mm]: 30
- B1 [mm]: 70
- B2 [mm]: 35
- H1 [mm]: 26
- H5 [mm]: 32
- H6 [mm]: 39
- L1 [mm]: 44
- L2 [mm]: 50
- Norma: DIN 69880
- Rodzaj chwytu: z czworokątnym chwytem wzdłużnym
- Przeznaczenie: uchwyt VDI do przecinaka AR/AL
Najczęściej zadawane pytania
Do jakiego systemu mocowania pasuje ten uchwyt VDI do przecinaka?
Uchwyt jest przeznaczony do systemu VDI 30 i zgodny z normą DIN 69880.
Czy jest to uchwyt lewy czy prawy?
Jest to wersja lewa, oznaczona jako AL.
Jakie wymiary ma uchwyt VDI 30x26 mm Fortis?
Uchwyt ma długość 44 mm, szerokość 70 mm, wysokość 26 mm oraz średnicę chwytu 30 mm, a pozostałe wymiary to m.in. B1 70 mm, B2 35 mm, L1 44 mm, L2 50 mm, H1 26 mm, H5 32 mm i H6 39 mm.
Do jakich narzędzi skrawających jest przeznaczony ten uchwyt?
Produkt jest przeznaczony jako uchwyt VDI do przecinaka AR/AL.
Dane techniczne
| Długość [mm] | 44 |
| B1 [mm] | 70 |
| Wersja | lewa |
| B2 [mm] | 35 |
| Wysokość [mm] | 26 |
| L2 [mm] | 50 |
| Średnica chwytu [mm] | 30 |
| H1 [mm] | 26 |
| Kształt | AL |
| H5 [mm] | 32 |
| Uchwyt | VDI 30 |
| H6 [mm] | 39 |
| Szerokość [mm] | 70 |
| L1 [mm] | 44 |
