Uchwyt VDI do przecinaka lewy AL 40x26mm Fortis
Cena regularna:
towar niedostępny
dodaj do przechowalni
0
Opis

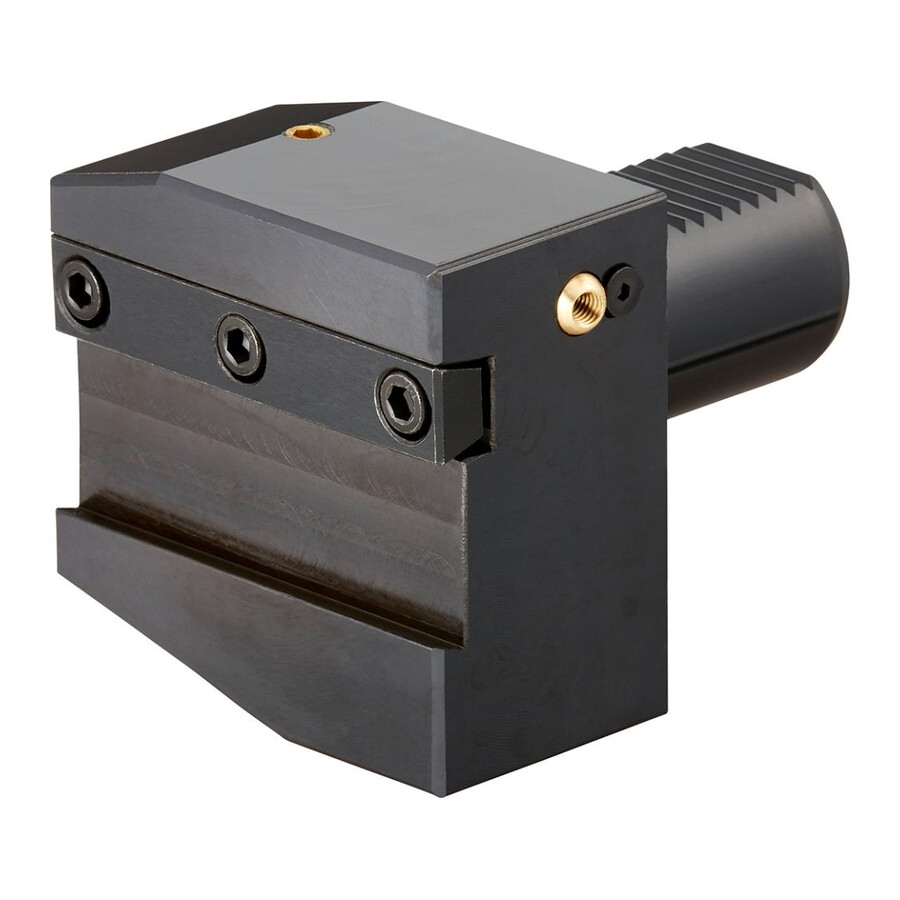

Uchwyt VDI do przecinaka lewy AL 40x26 mm Fortis
Specjalistyczny uchwyt VDI do przecinaka przeznaczony jest do mocowania narzędzi tokarskich w systemie VDI 40, w wersji lewej i w kształcie AL. Sprawdza się w profesjonalnych tokarkach wyposażonych w głowice narzędziowe według DIN 69880, gdzie wymagana jest powtarzalność ustawienia i szybka wymiana narzędzi.
Cechy i korzyści
- System VDI 40 – ułatwia integrację z tokarkami wyposażonymi w standardowe gniazda VDI, skracając czas przezbrojenia.
- Wersja lewa AL – umożliwia zastosowanie przy operacjach przecinania wymagających lewego ustawienia oprawki, co zwiększa elastyczność konfiguracji głowicy narzędziowej.
- Czworokątny chwyt wzdłużny – zapewnia stabilne i pewne mocowanie przecinaka, ograniczając ryzyko jego przemieszczenia podczas obróbki.
- Wymiary 40x26 mm – dopasowane do typowych przekrojów przecinaków używanych w produkcji seryjnej i jednostkowej.
- Wykonanie według DIN 69880 – gwarantuje kompatybilność z oprawkami i rewolwerami narzędziowymi zgodnymi z tą normą, co upraszcza dobór osprzętu.
Zastosowanie
Uchwyt znajduje zastosowanie w tokarkach CNC i tokarkach konwencjonalnych wyposażonych w głowice z przyłączem VDI 40. Przeznaczony jest do mocowania przecinaków w operacjach przecinania i rowkowania w zakładach obróbki skrawaniem, narzędziowniach oraz działach utrzymania ruchu, gdzie wymagane jest powtarzalne i sztywne mocowanie narzędzia.
Specyfikacja techniczna
- Uchwyt: VDI 40
- Wersja: lewy
- Kształt: AL
- Długość [mm]: 44
- Szerokość [mm]: 85
- Wysokość [mm]: 26
- Średnica chwytu [mm]: 40
- B1 [mm]: 85
- B2 [mm]: 42.5
- H1 [mm]: 26
- H5 [mm]: 43
- H6 [mm]: 42.5
- L1 [mm]: 44
- L2 [mm]: 50
- Norma: DIN 69880
- Chwyt: czworokątny wzdłużny
Najczęściej zadawane pytania
Do jakiego systemu mocowania pasuje ten uchwyt VDI do przecinaka?
Uchwyt jest przeznaczony do systemu mocowania VDI 40 i wykonany zgodnie z DIN 69880.
Czy uchwyt jest w wersji lewej czy prawej?
Jest to uchwyt w wersji lewej.
Jakie są główne wymiary uchwytu VDI do przecinaka?
Uchwyt ma średnicę chwytu 40 mm, długość 44 mm, szerokość 85 mm i wysokość 26 mm.
Jaki ma kształt chwytu narzędziowego ten uchwyt?
Uchwyt ma kształt AL z czworokątnym chwytem wzdłużnym.
Dane techniczne
| Wysokość [mm] | 26 |
| L2 [mm] | 50 |
| Średnica chwytu [mm] | 40 |
| H1 [mm] | 26 |
| Kształt | AL |
| H5 [mm] | 43 |
| Uchwyt | VDI 40 |
| H6 [mm] | 42.5 |
| Szerokość [mm] | 85 |
| L1 [mm] | 44 |
| Długość [mm] | 44 |
| B1 [mm] | 85 |
| Wersja | lewy |
| B2 [mm] | 42.5 |
