Uchwyt VDI do przecinaka lewy AL 40x32 mm Fortis
Cena regularna:
towar niedostępny
dodaj do przechowalni
0
Opis

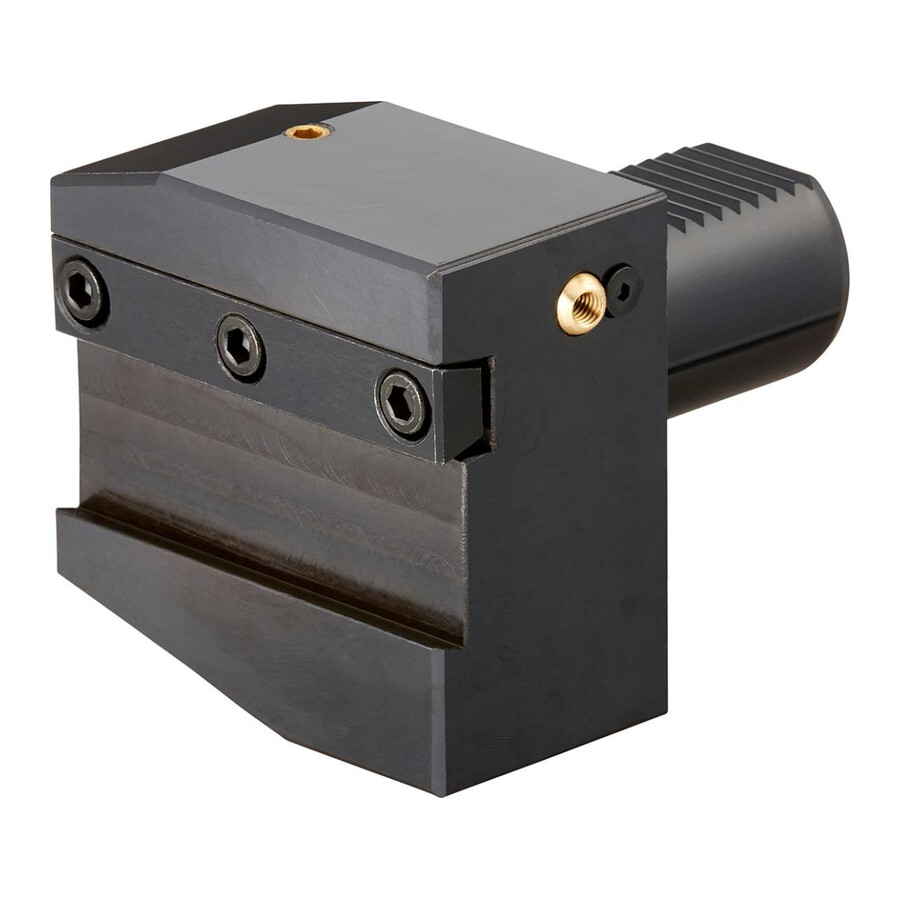

Uchwyt VDI do przecinaka lewy 40x32 mm Fortis
Specjalistyczny uchwyt VDI do przecinaka przeznaczony do oprawek typu AL/AR, stosowany w tokarkach z systemem mocowania według normy DIN 69880. Rozwiązanie dla zakładów obróbki skrawaniem wymagających powtarzalnej, stabilnej i precyzyjnej pracy narzędzi przecinających.
Cechy i korzyści
- Standard VDI 40 – łatwa integracja z istniejącymi głowicami rewolwerowymi i uchwytami narzędziowymi wyposażonymi w chwyt VDI 40, co upraszcza przezbrojenia.
- Wersja lewa – dostosowanie do specyficznej konfiguracji tokarki i kierunku pracy przecinaka, co zwiększa elastyczność ustawień technologicznych.
- Czworokątny chwyt wzdłużny – stabilne prowadzenie przecinaka i pewne mocowanie, co ogranicza drgania i poprawia jakość powierzchni po cięciu.
- Kształt AL – dopasowanie do określonego typu oprawek, ułatwiające dobór i standaryzację narzędzi w parku maszynowym.
- Dobór wymiarów 40 × 32 mm – kompatybilność z szeroką grupą przecinaków o określonym przekroju, co ułatwia planowanie gospodarki narzędziowej.
Zastosowanie
Uchwyt przeznaczony jest do mocowania przecinaków w tokarkach wyposażonych w system VDI 40 zgodny z DIN 69880. Sprawdza się w produkcji seryjnej i małoseryjnej w zakładach obróbki skrawaniem, narzędziowniach oraz działach utrzymania ruchu, wszędzie tam, gdzie wymagane jest stabilne mocowanie narzędzia przecinającego w wersji lewej oraz powtarzalne pozycjonowanie narzędzia względem obrabianego detalu.
Specyfikacja techniczna
- Norma: DIN 69880
- Uchwyt: VDI 40
- Wersja: lewy
- Kształt: AL
- Długość: 44 mm
- Szerokość: 85 mm
- Wysokość: 32 mm
- Średnica chwytu: 40 mm
- B1: 85 mm
- B2: 42,5 mm
- H1: 32 mm
- H5: 43 mm
- H6: 41,5 mm
- L1: 44 mm
- L2: 50 mm
Najczęściej zadawane pytania
Do jakiego systemu mocowania pasuje ten uchwyt VDI do przecinaka?
Uchwyt jest przeznaczony do systemu VDI 40 zgodnego z normą DIN 69880.
Czy uchwyt jest w wersji lewej czy prawej?
Prezentowany model jest w wersji lewej.
Jaki jest kształt i typ oprawki tego uchwytu VDI?
Uchwyt ma kształt AL i jest przeznaczony do przecinaka AR/AL z czworokątnym chwytem wzdłużnym.
Jaką średnicę chwytu ma ten uchwyt do przecinaka?
Średnica chwytu uchwytu wynosi 40 mm.
Dane techniczne
| Wysokość [mm] | 32 |
| L2 [mm] | 50 |
| Średnica chwytu [mm] | 40 |
| H1 [mm] | 32 |
| Kształt | AL |
| H5 [mm] | 43 |
| Uchwyt | VDI 40 |
| H6 [mm] | 41.5 |
| Szerokość [mm] | 85 |
| L1 [mm] | 44 |
| Długość [mm] | 44 |
| B1 [mm] | 85 |
| Wersja | lewy |
| B2 [mm] | 42.5 |
