Uchwyt VDI do przecinaka prawy AR 30x26 mm Fortis
Cena regularna:
towar niedostępny
dodaj do przechowalni
0
Opis

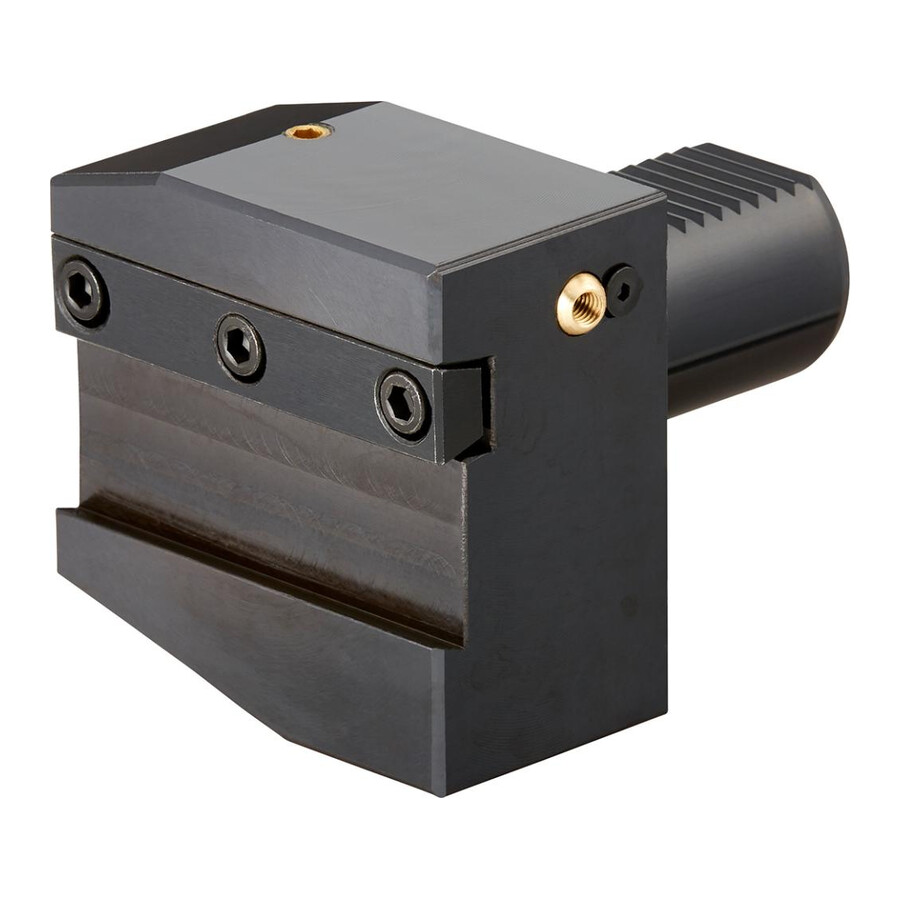

Uchwyt VDI do przecinaka prawy 30x26 mm Fortis
Specjalistyczny uchwyt tokarski przeznaczony do mocowania przecinaków w oprawkach VDI, w wersji prawej i kształcie AR. Sprawdza się w zastosowaniach produkcyjnych, gdzie liczy się powtarzalność ustawienia narzędzia i stabilne mocowanie na imaku lub rewolwerze tokarki.
Cechy i korzyści
- Standard VDI 30 – umożliwia zastosowanie w tokarkach wyposażonych w imaki i głowice narzędziowe zgodne z tym systemem, co upraszcza dobór oprawek.
- Wersja prawa – dostosowana do typowych kierunków toczenia i przecinania, co ogranicza konieczność zmiany konfiguracji maszyny.
- Kształt AR – pozwala na stosowanie dedykowanych przecinaków AR/AL, co zwiększa elastyczność konfiguracji narzędzi skrawających.
- Czworokątny chwyt wzdłużny – zapewnia pewne prowadzenie przecinaka i stabilność pozycjonowania, co wpływa na jakość powierzchni i żywotność narzędzia.
- Kompaktowe wymiary 30 × 26 mm – ułatwiają zastosowanie na tokarkach o ograniczonej przestrzeni roboczej przy zachowaniu sztywności oprawki.
Zastosowanie
Uchwyt znajduje zastosowanie w tokarkach CNC i konwencjonalnych wyposażonych w system VDI 30, wszędzie tam, gdzie potrzebne jest mocowanie przecinaków do operacji przecinania i rowkowania. Przeznaczony jest dla narzędziowni, działów utrzymania ruchu oraz zakładów produkcyjnych prowadzących obróbkę seryjną i małoseryjną elementów toczonych.
Specyfikacja techniczna
- Norma: DIN 69880
- Uchwyt: VDI 30
- Wersja: prawy
- Kształt: AR
- Długość: 44 mm
- Szerokość: 70 mm
- Wysokość: 26 mm
- Średnica chwytu: 30 mm
- B1: 70 mm
- B2: 35 mm
- H1: 26 mm
- H5: 32 mm
- H6: 39 mm
- L1: 44 mm
- L2: 50 mm
Najczęściej zadawane pytania
Do jakiego systemu oprawek pasuje ten uchwyt VDI do przecinaka?
Uchwyt jest przeznaczony do systemu VDI 30 zgodnego z normą DIN 69880.
Czy jest to uchwyt do przecinaka w wersji prawej czy lewej?
Jest to uchwyt do przecinaka w wersji prawej.
Jakie wymiary ma uchwyt VDI 30x26 mm?
Uchwyt ma średnicę chwytu 30 mm oraz wysokość 26 mm, a ponadto długość 44 mm i szerokość 70 mm.
Do jakiego kształtu przecinaka jest przeznaczony ten uchwyt?
Uchwyt jest przystosowany do przecinaków w kształcie AR/AL.
Dane techniczne
| Wersja | prawy |
| B2 [mm] | 35 |
| Wysokość [mm] | 26 |
| L2 [mm] | 50 |
| Średnica chwytu [mm] | 30 |
| H1 [mm] | 26 |
| Kształt | AR |
| H5 [mm] | 32 |
| Uchwyt | VDI 30 |
| H6 [mm] | 39 |
| Szerokość [mm] | 70 |
| L1 [mm] | 44 |
| Długość [mm] | 44 |
| B1 [mm] | 70 |
