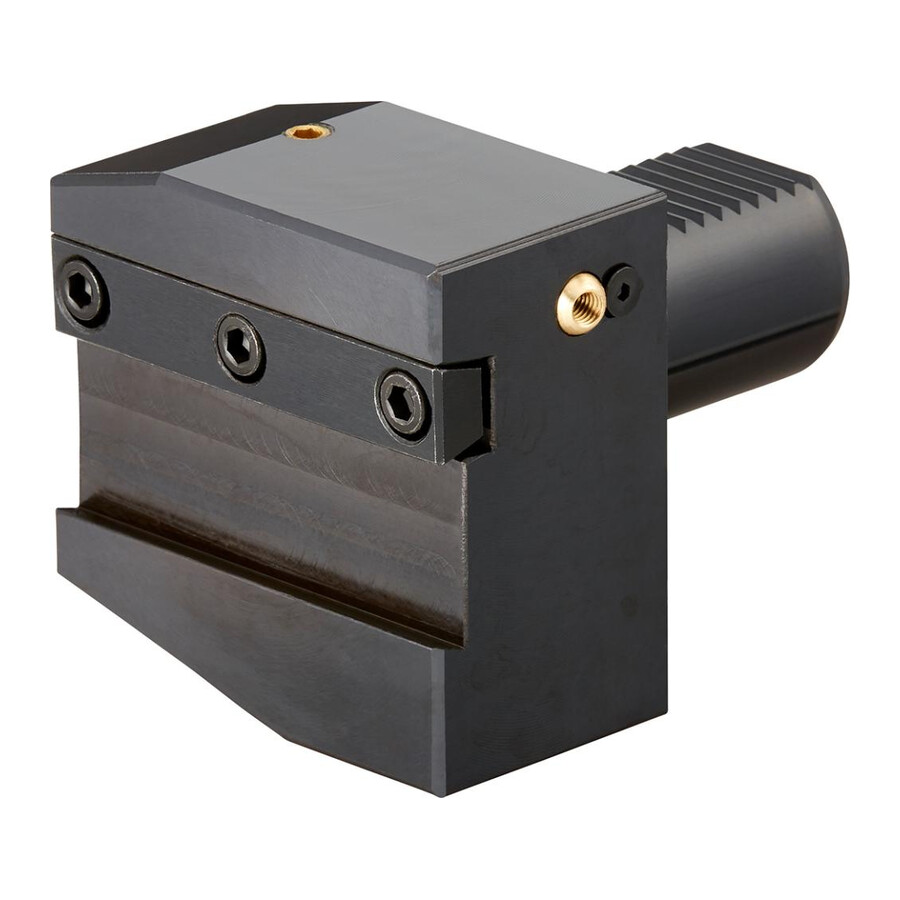

Uchwyt VDI do przecinaka prawy AR 40x26 mm Fortis

Uchwyt VDI do przecinaka AR prawy 40x26 mm Fortis

Specjalistyczny uchwyt tokarski VDI do przecinaka w wersji prawej, przeznaczony do oprawek typu AR/AL. Sprawdzi się w tokarkach wyposażonych w system uchwytów VDI, wszędzie tam, gdzie wymagana jest powtarzalność pozycjonowania i stabilne mocowanie narzędzia przerywającego.

Cechy i korzyści

• System VDI 40 – ułatwia integrację z imakami tokarskimi przystosowanymi do chwytu VDI 40, co skraca czas przezbrojenia obrabiarki.
• Przystosowanie do oprawek AR/AL – umożliwia stosowanie typowych przecinaków, co redukuje koszty narzędzi dzięki wykorzystaniu standardowych oprawek.
• Wersja prawa – dostosowana do prawego kierunku pracy, co poprawia ergonomię ustawienia narzędzia w typowych operacjach toczenia i przecinania.
• Czworokątny chwyt wzdłużny – zapewnia pewne, stabilne mocowanie przecinaka, co przekłada się na większą sztywność układu i lepszą jakość krawędzi cięcia.
• Wymiary 40 x 26 mm – umożliwiają dobór uchwytu do konkretnej wielkości przecinaków i geometrii imaka, co pomaga uniknąć kolizji i poprawia dostęp do detalu.
• Zgodność z DIN 69880 – ułatwia standaryzację uchwytów na parku maszynowym oraz wymianę osprzętu między różnymi obrabiarkami.

Zastosowanie

Uchwyt przeznaczony jest do mocowania przecinaków tokarskich typu AR/AL w tokarkach z systemem narzędziowym VDI 40. Stosowany w działach utrzymania ruchu, produkcji seryjnej i małoseryjnej, w warsztatach obróbki skrawaniem oraz w narzędziowniach do operacji przecinania, podcinania i rowkowania, wszędzie tam, gdzie wymagana jest powtarzalna baza narzędzia i stabilne mocowanie.

Specyfikacja techniczna

• Uchwyt: VDI 40
• Wersja: prawy
• Kształt: AR
• Długość [mm]: 44
• Szerokość [mm]: 85
• Wysokość [mm]: 26
• Średnica chwytu [mm]: 40
• B1 [mm]: 85
• B2 [mm]: 42.5
• H1 [mm]: 26
• H5 [mm]: 43
• H6 [mm]: 41.5
• L1 [mm]: 44
• L2 [mm]: 50
• Norma: DIN 69880
• Chwyt: czworokątny wzdłużny
