Uchwyt VDI do przecinaka prawy AR 50x32 mm Fortis
Cena regularna:
towar niedostępny
dodaj do przechowalni
0
Opis

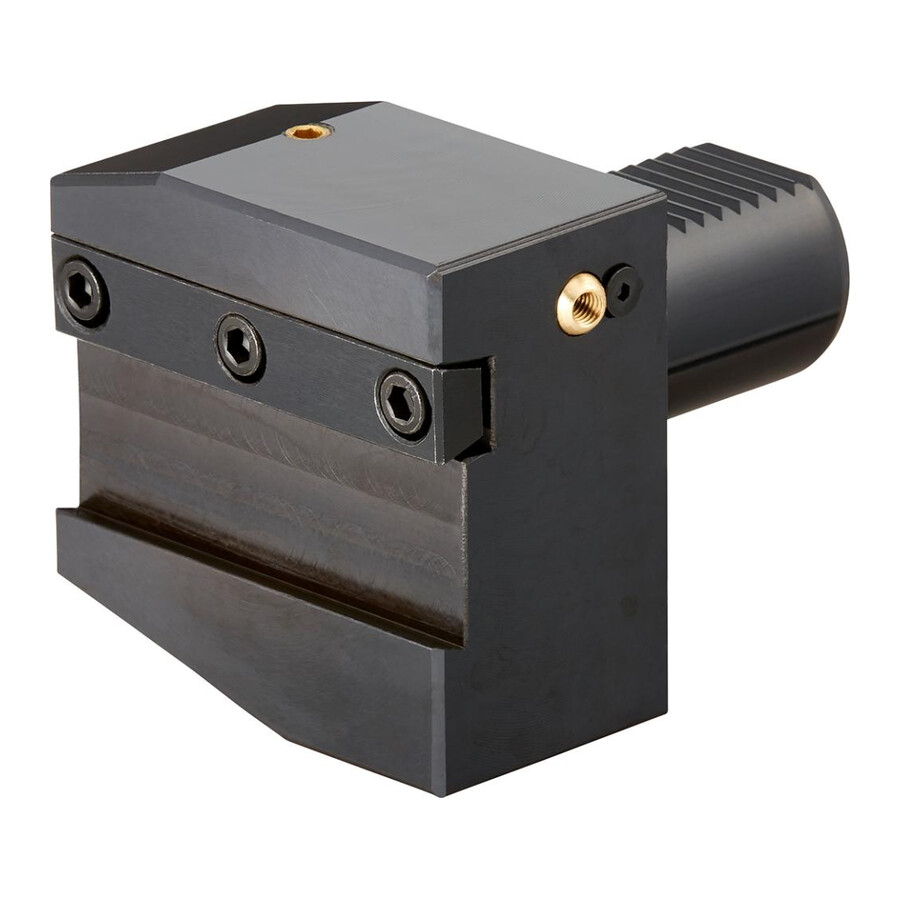

Uchwyt VDI do przecinaka prawy AR 50x32 mm Fortis
Specjalistyczny uchwyt tokarski przystosowany do oprawek przecinających w systemie VDI 50, przeznaczony do pracy w wersji prawej i kształcie AR. Sprawdza się w obrabiarkach CNC oraz automatach tokarskich, gdzie wymagana jest powtarzalna i stabilna mocowanie narzędzia przecinającego.
Cechy i korzyści
- System VDI 50 – możliwość stosowania uchwytu w standardowych rewolwerach tokarskich przystosowanych do chwytu VDI, co ułatwia integrację z istniejącym parkiem maszynowym.
- Wersja prawa (AR) – dostosowanie do konkretnych kierunków obróbki, co zwiększa bezpieczeństwo i stabilność procesu przecinania.
- Czworokątny chwyt wzdłużny – stabilne prowadzenie oprawki przecinaka, co sprzyja powtarzalnej jakości cięcia i ogranicza wibracje.
- Dokładnie zdefiniowane wymiary – łatwy dobór uchwytu do konkretnej tokarki i oprawki, co skraca czas przezbrojenia i ogranicza ryzyko pomyłek.
- Zgodność z DIN 69880 – możliwość stosowania uchwytu w systemach narzędziowych opartych na tej samej normie, co ułatwia standaryzację w zakładzie.
Zastosowanie
Uchwyt przeznaczony jest do mocowania oprawek przecinających AR/AL w głowicach rewolwerowych tokarek konwencjonalnych i CNC z gniazdem VDI 50. Sprawdzi się w zakładach obróbki skrawaniem, narzędziowniach, produkcji seryjnej i małoseryjnej, wszędzie tam, gdzie wymagane jest powtarzalne mocowanie przecinaka do operacji odcinania i rowkowania poprzecznego.
Specyfikacja techniczna
- Norma: DIN 69880
- Uchwyt: VDI 50
- Wersja: prawy
- Kształt: AR
- Długość: 44 mm
- Szerokość: 100 mm
- Wysokość: 32 mm
- Średnica chwytu: 50 mm
- B1: 100 mm
- B2: 50 mm
- H1: 32 mm
- H5: 43 mm
- H6: 45 mm
- L1: 44 mm
- L2: 50 mm
Najczęściej zadawane pytania
Do jakiego systemu mocowania pasuje ten uchwyt VDI do przecinaka?
Uchwyt jest przeznaczony do systemu VDI 50, zgodnego z normą DIN 69880.
Czy ten uchwyt jest wersją prawą czy lewą?
Jest to uchwyt w wersji prawej, o kształcie AR.
Jakie są główne wymiary uchwytu VDI do przecinaka?
Uchwyt ma średnicę chwytu 50 mm, szerokość 100 mm, wysokość 32 mm i długość 44 mm, z dodatkowymi wymiarami B1, B2, H1, H5, H6, L1 i L2 zgodnie z podaną specyfikacją.
Czy uchwyt nadaje się do przecinaków typu AR/AL?
Tak, w opisie źródłowym wskazano, że uchwyt jest przeznaczony do przecinaka AR/AL.
Dane techniczne
| Kształt | AR |
| H5 [mm] | 43 |
| Uchwyt | VDI 50 |
| H6 [mm] | 45 |
| Szerokość [mm] | 100 |
| L1 [mm] | 44 |
| Długość [mm] | 44 |
| B1 [mm] | 100 |
| Wersja | prawy |
| B2 [mm] | 50 |
| Wysokość [mm] | 32 |
| L2 [mm] | 50 |
| Średnica chwytu [mm] | 50 |
| H1 [mm] | 32 |
