Uchwyt VDI do przecinaka prawy DIN 69880 40x32 mm Fortis
Cena regularna:
towar niedostępny
dodaj do przechowalni
0
Opis

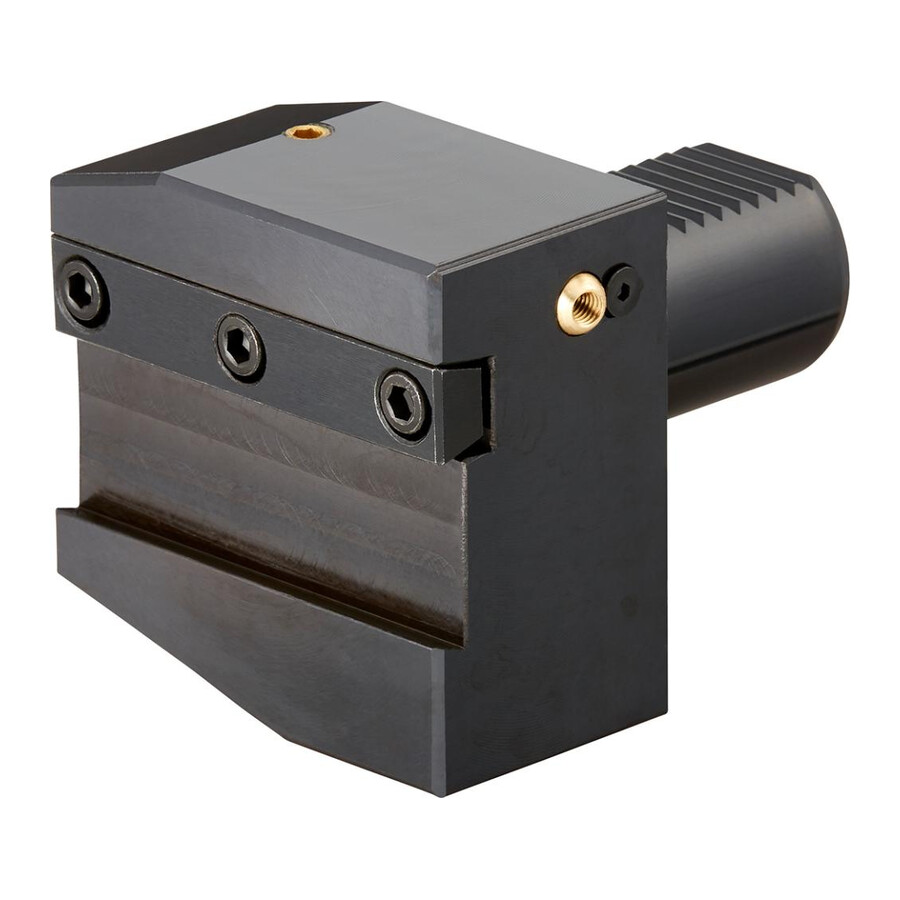

Uchwyt VDI do przecinaka prawy 40x32 mm Fortis
Specjalistyczny uchwyt tokarski przeznaczony do mocowania przecinaka w oprawach VDI, stosowany w automatach tokarskich i tokarkach CNC. Zapewnia stabilne i powtarzalne mocowanie narzędzia skrawającego po prawej stronie głowicy narzędziowej.
Cechy i korzyści
- Standard VDI 40 – umożliwia szybkie przezbrojenia na tokarkach wyposażonych w gniazda VDI 40, co skraca przestoje maszyny.
- Wersja prawa (AR) – dostosowana do pracy po prawej stronie, co ułatwia dobór odpowiedniego uchwytu do konkretnej konfiguracji głowicy narzędziowej.
- Czworokątny chwyt wzdłużny – zapewnia pewne prowadzenie przecinaka i redukuje ryzyko przesunięcia narzędzia podczas obróbki.
- Kompaktowe wymiary 40 × 32 mm – pozwalają na zastosowanie uchwytu w ciasnych przestrzeniach roboczych oraz w głowicach o ograniczonej zabudowie.
- Zgodność z DIN 69880 – ułatwia integrację z istniejącymi systemami mocowania oraz standaryzuje oprzyrządowanie w parku maszynowym.
Zastosowanie
Uchwyt przeznaczony jest do mocowania przecinaków w głowicach narzędziowych tokarek CNC i automatów tokarskich z interfejsem VDI 40. Sprawdza się w procesach przecinania, odcinania oraz rowkowania w produkcji seryjnej i małoseryjnej, w zakładach obróbki skrawaniem, narzędziowniach oraz działach utrzymania ruchu utrzymujących tokarki wyposażone w uchwyty VDI.
Specyfikacja techniczna
- Długość: 44 mm
- Szerokość: 85 mm
- Średnica chwytu: 40 mm
- Uchwyt: VDI 40
- Wersja: prawy
- B1: 85 mm
- B2: 42.5 mm
- H1: 32 mm
- H5: 43 mm
- H6: 41.5 mm
- L1: 44 mm
- L2: 50 mm
- Wysokość: 32 mm
- Kształt: AR
- Norma: DIN 69880
- Chwyt: z czworokątnym chwytem wzdłużnym
Najczęściej zadawane pytania
Do jakiego systemu mocowania pasuje ten uchwyt VDI do przecinaka?
Uchwyt przeznaczony jest do systemu VDI 40 zgodnego z normą DIN 69880.
Czy ten uchwyt VDI jest w wersji prawej czy lewej?
Jest to uchwyt w wersji prawej, o kształcie AR.
Jakie wymiary przecinaka można zamocować w tym uchwycie?
W danych podano wymiary uchwytu (m.in. 40 × 32 mm), jednak konkretne wymiary przecinaka nie są wyszczególnione.
Czy uchwyt nadaje się do tokarek z interfejsem VDI 40?
Tak, uchwyt ma oznaczenie VDI 40 i jest przeznaczony do opraw zgodnych z tym standardem.
Dane techniczne
| Uchwyt | VDI 40 |
| H6 [mm] | 41.5 |
| Szerokość [mm] | 85 |
| L1 [mm] | 44 |
| Długość [mm] | 44 |
| B1 [mm] | 85 |
| Wersja | prawy |
| B2 [mm] | 42.5 |
| Wysokość [mm] | 32 |
| L2 [mm] | 50 |
| Średnica chwytu [mm] | 40 |
| H1 [mm] | 32 |
| Kształt | AR |
| H5 [mm] | 43 |
