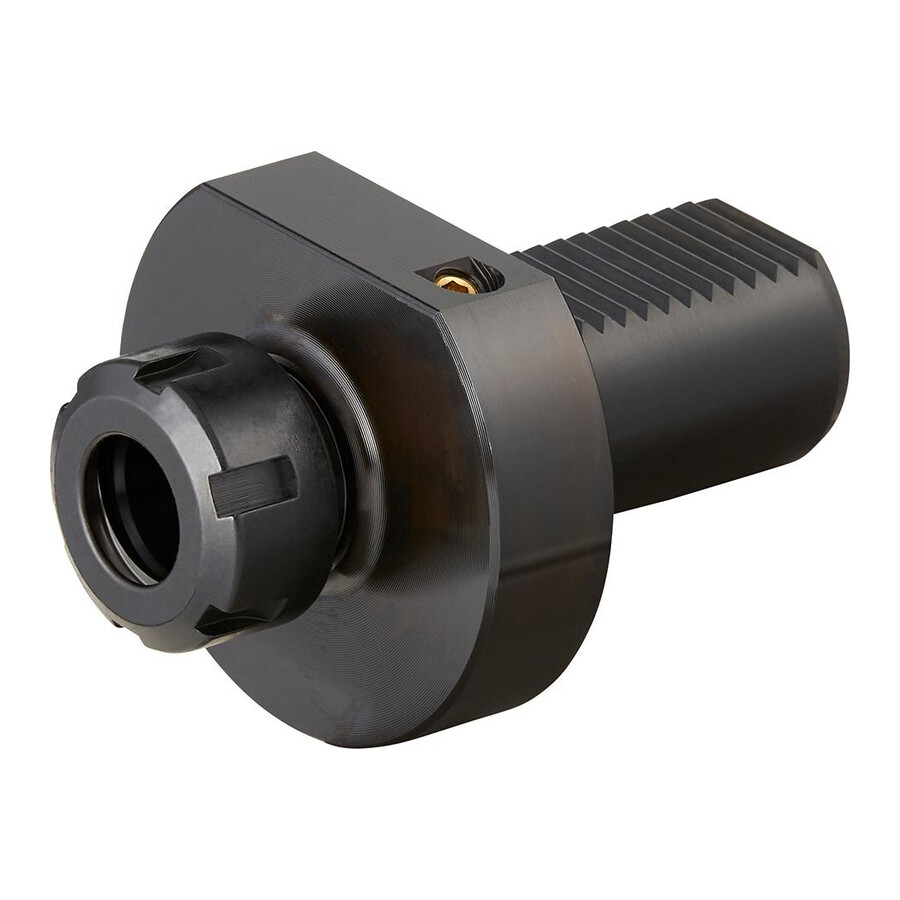

Uchwyt VDI do tulejek ER ER40 40xER40 Fortis

Uchwyt VDI do wytaczadeł 40×ER40 kształt E4 Fortis

Precyzyjny uchwyt narzędziowy przeznaczony do mocowania wytaczadeł i narzędzi w tulejkach zaciskowych ER w oprawkach VDI na tokarkach CNC i automatach tokarskich. Rozwiązanie dla działów utrzymania ruchu i technologów poszukujących stabilnego mocowania przy obróbce wytaczarskiej.

Cechy i korzyści

• Standard VDI 40 – łatwa integracja z głowicami rewolwerowymi i uchwytami narzędziowymi przystosowanymi do VDI 40, bez konieczności adaptacji.
• Mocowanie w tulejkach ER40 – możliwość szybkiej wymiany i elastycznego doboru narzędzi w zakresie średnic roboczych, co skraca przezbrojenia.
• Hartowany i szlifowany trzpień oraz powierzchnia przyłożenia – stabilne osadzenie i powtarzalne pozycjonowanie narzędzia, co wpływa na dokładność obróbki i mniejsze zużycie narzędzi skrawających.
• Otwór doprowadzający chłodziwo – umożliwia chłodzenie narzędzia bezpośrednio w strefie skrawania, co poprawia trwałość ostrza i jakość powierzchni obrabianej.
• Kształt E4 – dopasowanie do określonego typu gniazda VDI, co ułatwia dobór uchwytu do konkretnej konfiguracji tokarki.
• Szeroki zakres mocowania 3–30 mm – jeden uchwyt obsługuje różne średnice chwytu narzędzi, co ogranicza liczbę potrzebnych oprawek.

Zastosowanie

Uchwyt znajduje zastosowanie w tokarkach CNC i automatach tokarskich wyposażonych w oprawki VDI 40, wszędzie tam, gdzie wymagane jest mocowanie wytaczadeł i narzędzi w tulejkach zaciskowych ER40. Sprawdzi się w produkcji seryjnej i małoseryjnej w zakładach obróbki metali, narzędziowniach, działach utrzymania ruchu oraz u poddostawców komponentów toczonych, wymagających stabilnego mocowania narzędzi w zakresie średnic 3–30 mm.

Specyfikacja techniczna

• Typ uchwytu: VDI 40
• Kształt: E4
• Pasujące tuleje: ER40
• Rozmiar: ER40
• Średnica chwytu [mm]: 40
• D2 [mm]: 3–30
• D6 [mm]: 83
• H1 [mm]: 32.5
• L3 [mm]: 22
• Zakres mocowania [mm]: 3–30
• Średnica odsadzenia [mm]: 83
• Norma: DIN 69880
• Otwór chłodzenia: tak, z otworem doprowadzającym chłodziwo
