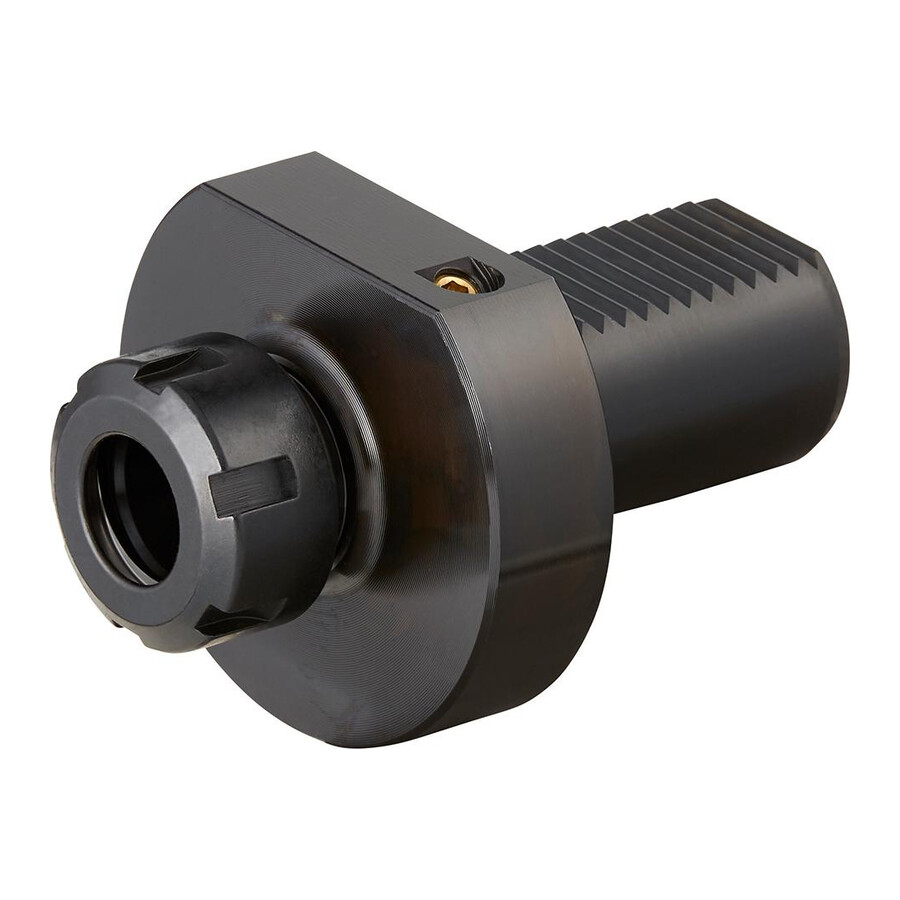

Uchwyt VDI do tulejek ER16 E4 30xER16 Fortis

Uchwyt VDI do wytaczadeł 30xER16 E4 Fortis

Specjalistyczny uchwyt narzędziowy typu VDI w kształcie E4 przeznaczony do mocowania narzędzi w tulejkach zaciskowych ER16. Rozwiązanie dedykowane do tokarek CNC i automatów tokarskich, gdzie liczy się precyzyjne prowadzenie narzędzia, powtarzalność ustawień oraz pewne mocowanie w oprawie VDI 30.

Cechy i korzyści

• Wykonanie wg DIN 69880 – kompatybilność z uchwytami rewolwerowymi VDI zgodnymi z tą normą, co ułatwia integrację z istniejącym parkiem maszynowym.
• Mocowanie w tulejkach ER16 – możliwość szybkiej wymiany wierteł i wytaczadeł w szerokim zakresie średnic bez konieczności zmiany całej oprawki, co skraca czasy przezbrojeń.
• Trzpień i powierzchnia przyłożenia hartowane i szlifowane – stabilne, sztywne mocowanie w głowicy rewolwerowej, co przekłada się na lepszą dokładność obróbki i mniejsze drgania.
• Otwór doprowadzający chłodziwo – możliwość podawania chłodziwa przez uchwyt, co poprawia odprowadzanie wiórów i żywotność narzędzi skrawających.
• Zakres mocowania 1–10 mm – elastyczność w doborze narzędzi wiertarskich i wytaczadeł bez potrzeby stosowania wielu różnych uchwytów.
• Uchwyt VDI 30 – standardowy rozmiar dla wielu tokarek, co ułatwia planowanie wyposażenia i redukuje liczbę typów oprawek na magazynie.

Zastosowanie

Uchwyt znajduje zastosowanie w tokarkach CNC i konwencjonalnych z głowicami rewolwerowymi VDI 30, w szczególności przy obróbce otworów, wierceniu i wytaczaniu z wykorzystaniem narzędzi mocowanych w tulejkach zaciskowych ER16. Sprawdza się w produkcji seryjnej i małoseryjnej w zakładach obróbki skrawaniem, narzędziowniach oraz działach utrzymania ruchu, gdzie wymagane jest powtarzalne i stabilne mocowanie narzędzi o średnicach w zakresie 1–10 mm.

Specyfikacja techniczna

• Norma wykonania: DIN 69880
• Uchwyt: VDI 30
• Kształt: E4
• Pasujące tuleje: ER16
• Rozmiar: ER16
• Długość uchwytu [mm]: 22
• Średnica chwytu [mm]: 30
• D2 [mm]: 1–10
• D6 [mm]: 68
• H1 [mm]: 28
• L3 [mm]: 22
• Wysokość [mm]: 28
• Zakres mocowania [mm]: 1–10
• Średnica odsadzenia [mm]: 68
• Długość mocowania [mm]: 48
• Średnica nakrętki [mm]: 32
• Przeznaczenie: do mocowania narzędzi w tulejkach zaciskowych ER
• Właściwości powierzchni: trzpień i powierzchnia przyłożenia hartowane i szlifowane
• Chłodzenie: otwór doprowadzający chłodziwo
