Uchwyt VDI do tulejek zaciskowych E4 30xER32 Fortis

Uchwyt VDI do wytaczadeł 30xER32 E4 Fortis

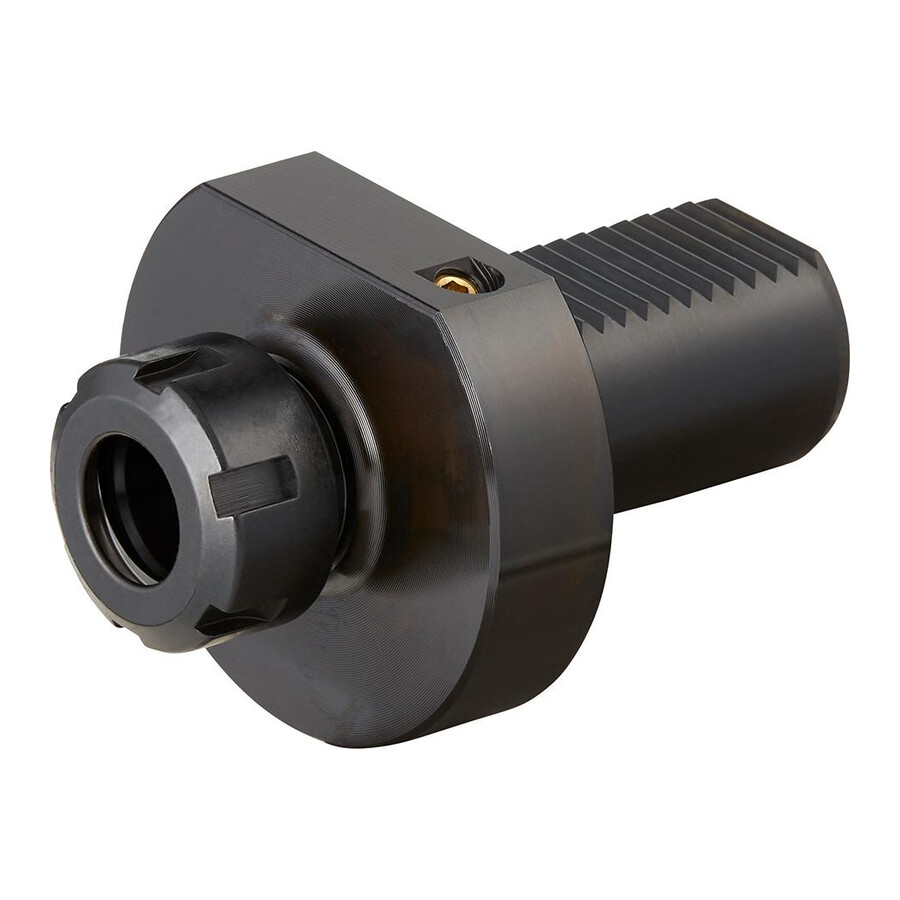

Narzędziowy uchwyt VDI o kształcie E4 przeznaczony do mocowania narzędzi w tulejkach zaciskowych ER32, stosowany na tokarkach wyposażonych w głowice VDI 30. Rozwiązanie dla użytkowników oczekujących stabilnego i powtarzalnego mocowania wytaczadeł i narzędzi wiertarskich.

Cechy i korzyści

• System VDI 30, kształt E4 – dopasowanie do standardowych głowic rewolwerowych z gniazdem VDI 30, co ułatwia integrację z istniejącymi obrabiarkami.
• Mocowanie w tulejkach ER32 – szeroki zakres mocowania 2–20 mm pozwala obsłużyć różne średnice trzpieni narzędzi, ograniczając liczbę dodatkowych uchwytów w magazynie.
• Hartowany i szlifowany trzpień oraz powierzchnia przyłożenia – zwiększona trwałość i stabilność mocowania przekładają się na mniejsze bicie narzędzia i lepszą jakość obróbki.
• Otwór doprowadzający chłodziwo – możliwość doprowadzenia chłodziwa bezpośrednio do strefy skrawania poprawia odprowadzanie wiórów i wydłuża żywotność narzędzi.
• Kompaktowe wymiary uchwytu – długość mocowania 78 mm oraz średnica chwytu 30 mm umożliwiają zastosowanie w ograniczonej przestrzeni roboczej głowicy.
• Przystosowanie do wytaczadeł i narzędzi wiertarskich – jeden uchwyt może obsłużyć różne typy narzędzi, co upraszcza przezbrajanie maszyn.

Zastosowanie

Uchwyt znajduje zastosowanie w tokarkach CNC i konwencjonalnych z głowicą narzędziową VDI 30 wszędzie tam, gdzie wymagane jest precyzyjne mocowanie wytaczadeł oraz narzędzi wiertarskich w tulejach ER32. Polecany do zakładów produkcyjnych, działów utrzymania ruchu i narzędziowni realizujących obróbkę wytaczaniem i wierceniem w seriach mało- i średnioseryjnych.

Specyfikacja techniczna

• Uchwyt: VDI 30
• Kształt: E4
• Pasujące tuleje: ER32
• Rozmiar: ER32
• Zakres mocowania: 2–20 mm
• Średnica chwytu: 30 mm
• Długość uchwytu: 22 mm
• D2: 20 mm
• D6: 68 mm
• H1: 28 mm
• L3: 22 mm
• Wysokość: 28 mm
• Średnica odsadzenia: 50 mm
• Długość mocowania: 78 mm
• Średnica nakrętki: 50 mm
• Norma: DIN 69880
• Przeznaczenie: do mocowania narzędzi w tulejkach zaciskowych ER
• Wykonanie: trzpień i powierzchnia przyłożenia hartowane i szlifowane
• Chłodzenie: z otworem doprowadzającym chłodziwo
