Uchwyt VDI do wierteł z płytkami wymiennymi kształt E1 30x25mm Fortis
Cena regularna:
towar niedostępny
dodaj do przechowalni
0
Opis

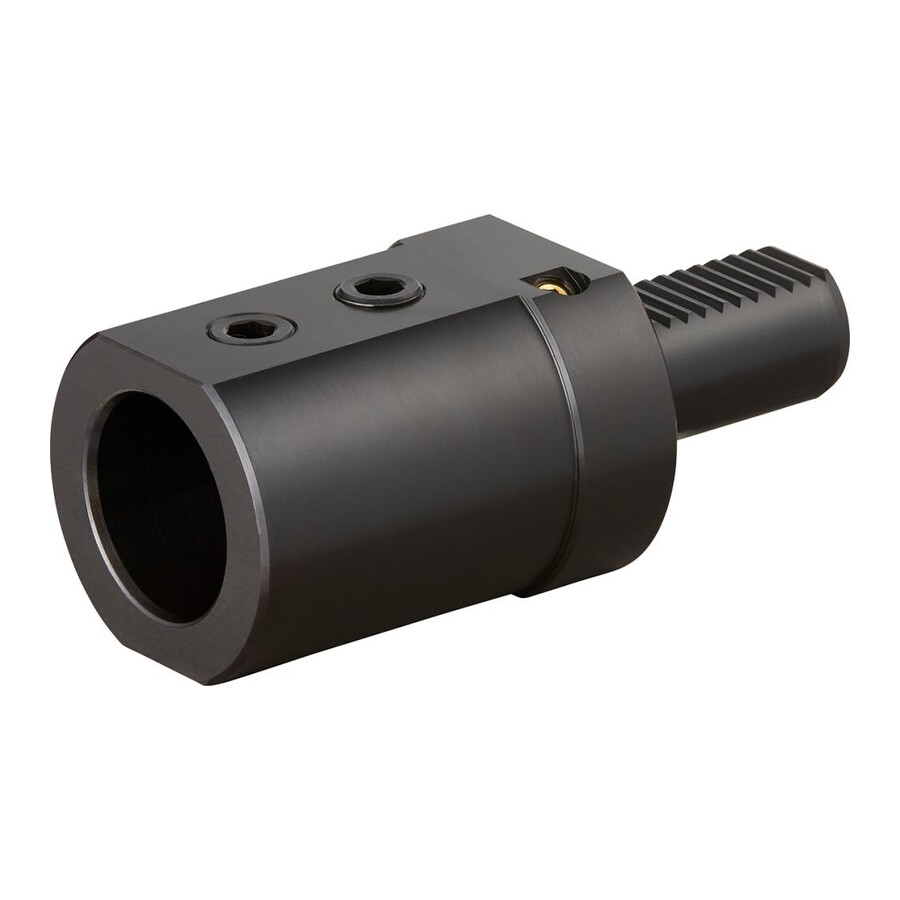

Uchwyt VDI do wierteł z płytkami wymiennymi 30x25mm Fortis
Profesjonalny uchwyt narzędziowy typu VDI, kształt E1, przeznaczony do mocowania wierteł z płytkami wymiennymi w obrabiarkach wyposażonych w interfejs VDI 30. Rozwiązanie dla narzędziowni, działów utrzymania ruchu i produkcji, gdzie liczy się stabilne mocowanie, powtarzalność ustawienia oraz możliwość doprowadzenia chłodziwa.
Cechy i korzyści
- Standard VDI 30 – kompatybilność z głowicami rewolwerowymi i uchwytami narzędziowymi opartymi na interfejsie VDI 30, co ułatwia integrację z istniejącym parkiem maszynowym.
- Kształt E1 – dopasowanie do konkretnych konfiguracji narzędziowych, co wspiera sztywny i powtarzalny montaż wierteł z płytkami wymiennymi.
- Hartowany i szlifowany trzpień oraz powierzchnia przyłożenia – zwiększona trwałość uchwytu i stabilne mocowanie, redukujące ryzyko przesunięć narzędzia podczas obróbki.
- Otwór doprowadzający chłodziwo – możliwość podawania chłodziwa bezpośrednio do strefy skrawania, co wspiera dłuższą żywotność wierteł i lepszą jakość otworów.
- System kołnierzowy – pewne pozycjonowanie uchwytu w głowicy narzędziowej, co skraca czas przezbrojenia i ułatwia wymianę narzędzi.
- Rozmiar 30x25 mm – dopasowanie średnicy chwytu 30 mm i średnicy mocowania 25 mm do popularnych konfiguracji wierteł z płytkami wymiennymi.
Zastosowanie
Uchwyt przeznaczony jest do zastosowania w tokarkach i centrach tokarskich wyposażonych w system VDI 30, w szczególności do mocowania wierteł z płytkami wymiennymi. Sprawdzi się w produkcji seryjnej i małoseryjnej w zakładach obróbki metalu, narzędziowniach oraz w działach utrzymania ruchu, gdzie wymagane jest powtarzalne, sztywne mocowanie narzędzi wiertarskich z doprowadzeniem chłodziwa.
Specyfikacja techniczna
- Rozmiar: 30x25mm
- Średnica chwytu: 30 mm
- Średnica mocowania: 25 mm
- Średnica zewnętrzna: 68 mm
- Uchwyt: VDI 30
- D2: 25 mm
- D3: 45 mm
- D6: 68 mm
- H1: 28 mm
- L1: 71 mm
- L2: 58 mm
- L3: 22 mm
- Wysokość: 28 mm
- Kształt: E1
- Długość wysięgu: 71 mm
- Długość mocowania: 58 mm
- Grubość łba: 22 mm
- Norma: DIN 69880
- Przeznaczenie: do wierteł z płytkami wymiennymi
- Otwór doprowadzający chłodziwo: tak
- System kołnierzowy: tak
Najczęściej zadawane pytania
Do jakich narzędzi pasuje uchwyt VDI 30x25mm Fortis?
Uchwyt jest przeznaczony do wierteł z płytkami wymiennymi i współpracuje z systemem mocowania VDI 30.
Czy ten uchwyt narzędziowy ma doprowadzenie chłodziwa?
Tak, uchwyt posiada otwór doprowadzający chłodziwo do strefy skrawania.
Jakie są główne wymiary uchwytu VDI o kształcie E1?
Uchwyt ma rozmiar 30x25 mm, średnicę chwytu 30 mm, średnicę mocowania 25 mm oraz długość wysięgu 71 mm i długość mocowania 58 mm.
W jakim standardzie wykonany jest ten uchwyt narzędziowy?
Uchwyt wykonany jest zgodnie z DIN 69880 i posiada system kołnierzowy.
Dane techniczne
| Uchwyt | VDI 30 |
| H1 [mm] | 28 |
| L1 [mm] | 71 |
| Długość mocowania [mm] | 58 |
| Średnica mocowania [mm] | 25 |
| Rozmiar | 30x25mm |
| L2 [mm] | 58 |
| Wysokość [mm] | 28 |
| L3 [mm] | 22 |
| Średnica chwytu [mm] | 30 |
| D2 [mm] | 25 |
| Średnica zewnętrzna [mm] | 68 |
| D3 [mm] | 45 |
| Kształt | E1 |
| D6 [mm] | 68 |
