Uchwyt VDI do wytaczaków E2 30x10mm Fortis
Cena regularna:
towar niedostępny
dodaj do przechowalni
0
Opis

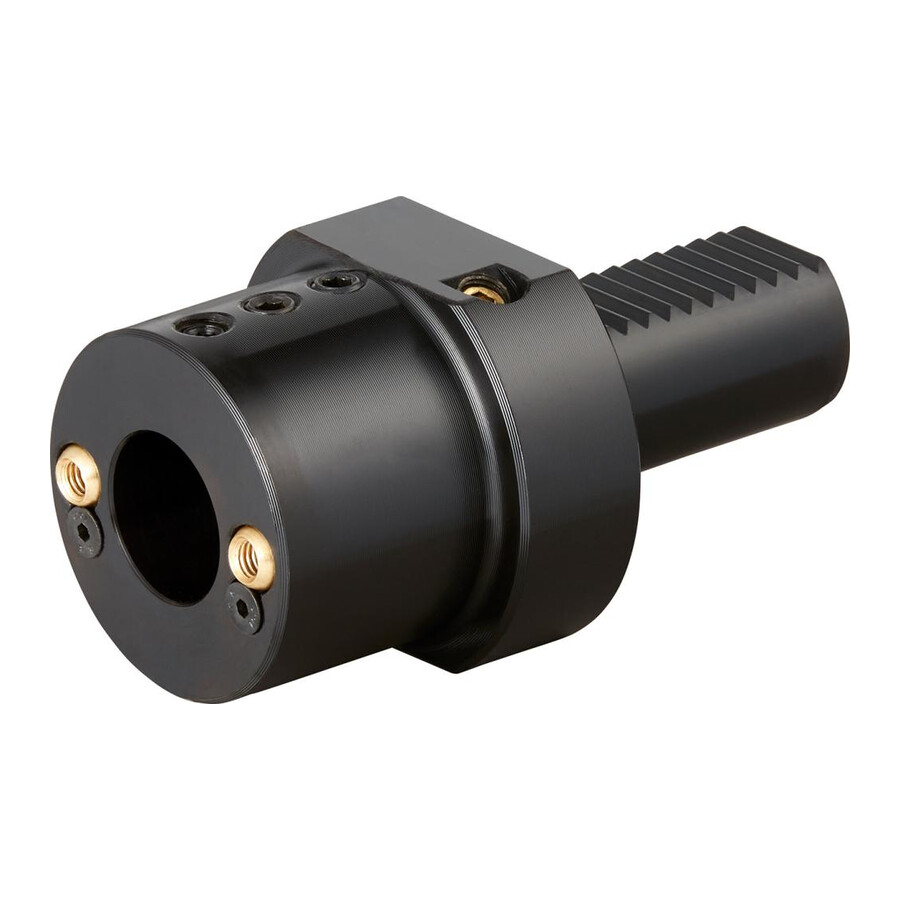

Uchwyt VDI do wytaczadeł 30x10mm Fortis
Specjalistyczny uchwyt narzędziowy typu VDI w kształcie E2 przeznaczony do mocowania wytaczaków na obrabiarkach CNC i automatach tokarskich. Rozwiązanie dedykowane dla działów utrzymania ruchu, narzędziowni oraz producentów korzystających z oprawek VDI 30.
Cechy i korzyści
- Standard VDI 30 – pewne dopasowanie do głowic rewolwerowych i imaków tokarskich z tym typem uchwytu, co ułatwia standaryzację oprzyrządowania.
- Kształt E2 – zoptymalizowana geometria oprawki pod wytaczadła, co przekłada się na stabilne prowadzenie narzędzia podczas obróbki.
- Hartowany i szlifowany trzpień oraz powierzchnia przyłożenia – zwiększona trwałość uchwytu i powtarzalna dokładność mocowania, co ogranicza przestoje na korekty ustawień.
- Otwór doprowadzający chłodziwo – możliwość efektywnego chłodzenia w strefie skrawania, co wydłuża żywotność wytaczaków i poprawia jakość powierzchni.
- Dopasowane średnice chwytu i mocowania – bezpieczne zamocowanie narzędzia o średnicy 10 mm, co minimalizuje ryzyko bicia i drgań podczas wytaczania.
- Kompaktowa długość uchwytu 60 mm – ograniczenie wysięgu narzędzia, a tym samym poprawa sztywności układu narzędzie–uchwyt–obrabiarka.
Zastosowanie
Uchwyt stosowany jest do mocowania wytaczaków w systemie VDI 30 na tokarkach CNC, centrach tokarskich oraz automatach wyposażonych w rewolwery narzędziowe zgodne z DIN 69880. Sprawdza się w produkcji seryjnej i małoseryjnej elementów toczonych, gdzie wymagane jest stabilne wytaczanie otworów oraz powtarzalność ustawienia narzędzia przy częstych przezbrojeniach.
Specyfikacja techniczna
- Długość uchwytu: 60 mm
- Rozmiar: 30x10 mm
- Średnica chwytu: 30 mm
- Średnica d: 10 mm
- Średnica mocowania: 10 mm
- Uchwyt: VDI 30
- Wersja: E2
- D2: 10 mm
- D6: 68 mm
- H1: 28 mm
- L1: 60 mm
- L3: 22 mm
- Wysokość: 28 mm
- d: 10 mm
- Kształt: E2
- D8: 55 mm
- L6: 43 mm
- Średnica odsadzenia: 68 mm
- Długość mocowania: 22 mm
- Średnica nakrętki: 55 mm
- Grubość łba: 43 mm
- Norma wykonania: DIN 69880
- Przeznaczenie: do wytaczaków
- Trzpień i powierzchnia przyłożenia: hartowane i szlifowane
- Chłodzenie: otwór doprowadzający chłodziwo
Najczęściej zadawane pytania
Do jakiego systemu mocowania pasuje ten uchwyt VDI?
Uchwyt przeznaczony jest do systemu VDI 30, zgodnego z normą DIN 69880.
Jakie narzędzia można mocować w tym uchwycie?
Uchwyt jest przeznaczony do mocowania wytaczaków o średnicy mocowania 10 mm.
Czy uchwyt ma doprowadzenie chłodziwa do strefy skrawania?
Tak, uchwyt posiada otwór doprowadzający chłodziwo.
Jaki jest kształt i wersja tego uchwytu narzędziowego?
Uchwyt wykonany jest w kształcie E2 i oznaczony jako wersja E2.
Dane techniczne
| Średnica chwytu [mm] | 30 |
| D8 [mm] | 55 |
| Kształt | E2 |
| L6 [mm] | 43 |
| L1 [mm] | 60 |
| Średnica mocowania [mm] | 10 |
| L3 [mm] | 22 |
| D2 [mm] | 10 |
| Rozmiar | 30x10mm |
| D6 [mm] | 68 |
| Wysokość [mm] | 28 |
| H1 [mm] | 28 |
