Uchwyt narzędziowy VDI D2 odwrócony 30x20mm Fortis
Cena regularna:
towar niedostępny
dodaj do przechowalni
0
Opis

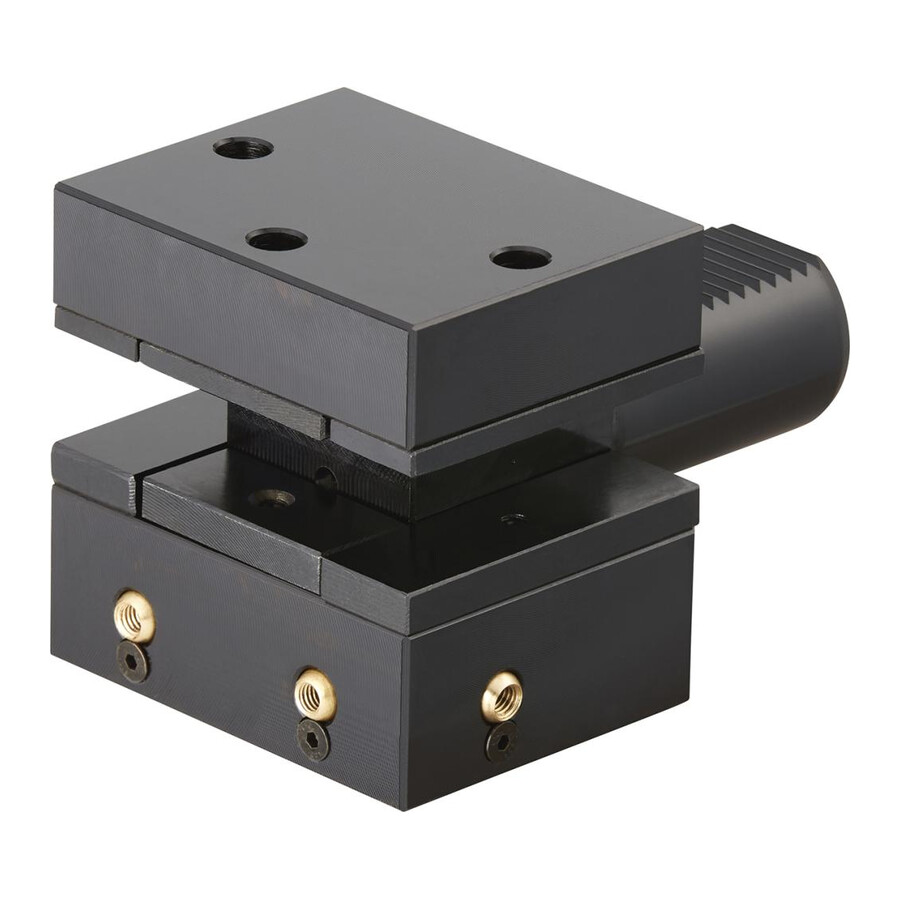

Uchwyt narzędziowy VDI z mocowaniem wielokrotnym kształt D2 30x20mm Fortis
Profesjonalny uchwyt narzędziowy do głowic rewolwerowych z mocowaniem VDI, przeznaczony do pracy z narzędziami tokarskimi w systemie kształtu D1/D2. Rozwiązanie dla zakładów obróbki skrawaniem, które potrzebują stabilnego mocowania i powtarzalnej dokładności przy częstych przezbrojeniach.
Cechy i korzyści
- Mocowanie VDI kształt D1/D2 – kompatybilność z popularnymi głowicami rewolwerowymi, co ułatwia integrację z istniejącym parkiem maszynowym.
- Mocowanie wielokrotne – możliwość zamocowania kilku narzędzi, co skraca czas przezbrajania i zwiększa elastyczność ustawień.
- Hartowany i szlifowany trzpień oraz powierzchnia przyłożenia – stabilne, powtarzalne mocowanie ograniczające drgania i zużycie narzędzi.
- Otwór doprowadzający chłodziwo – umożliwia doprowadzenie chłodziwa bezpośrednio do strefy skrawania, co poprawia trwałość narzędzia i jakość powierzchni.
- Wersja odwrócona – pozwala na optymalne ustawienie narzędzia względem obrabianego detalu w zależności od konfiguracji tokarki.
- Standard DIN 69880 – zapewnia wymienność z innymi uchwytami i oprawkami wykonanymi według tego samego standardu.
Zastosowanie
Uchwyt przeznaczony do tokarek CNC i tokarek z głowicą rewolwerową wyposażonych w system VDI 30. Stosowany w obróbce skrawaniem detali w produkcji seryjnej i małoseryjnej, w narzędziowniach, działach utrzymania ruchu oraz w warsztatach obróbki mechanicznej, gdzie liczy się szybka wymiana narzędzi, powtarzalność ustawień i możliwość doprowadzenia chłodziwa przez oprawkę.
Specyfikacja techniczna
- Rozmiar: 30x20mm
- Średnica chwytu: 30 mm
- Uchwyt: VDI 30
- Wersja: odwrócony
- B1: 35 mm
- B2: 17 mm
- B4: 23 mm
- L1: 42 mm
- L2: 60 mm
- Kształt: D2
- Norma: DIN 69880
- Wykończenie trzpienia i powierzchni przyłożenia: hartowane i szlifowane
- Doprowadzenie chłodziwa: z otworem doprowadzającym chłodziwo
Najczęściej zadawane pytania
Do jakich głowic pasuje uchwyt narzędziowy VDI 30 kształt D2 Fortis?
Uchwyt jest przeznaczony do głowic rewolwerowych z systemem VDI 30, wykonanych zgodnie z normą DIN 69880 i kształtem D1/D2.
Czy ten uchwyt ma doprowadzenie chłodziwa przez oprawkę?
Tak, uchwyt wyposażono w otwór doprowadzający chłodziwo do narzędzia.
Jakie są główne wymiary uchwytu narzędziowego 30x20mm Fortis?
Rozmiar wynosi 30x20 mm, średnica chwytu 30 mm, a podstawowe długości to L1 = 42 mm i L2 = 60 mm, przy wymiarach B1 = 35 mm, B2 = 17 mm oraz B4 = 23 mm.
Czy uchwyt Fortis jest wersją odwróconą?
Tak, w danych technicznych produkt opisany jest jako wersja odwrócona.
Dane techniczne
| Średnica chwytu [mm] | 30 |
| Kształt | D2 |
| Uchwyt | VDI 30 |
| L1 [mm] | 42 |
| B1 [mm] | 35 |
| B2 [mm] | 17 |
| Rozmiar | 30x20mm |
| B4 [mm] | 23 |
| Wersja | odwrócony |
| L2 [mm] | 60 |
