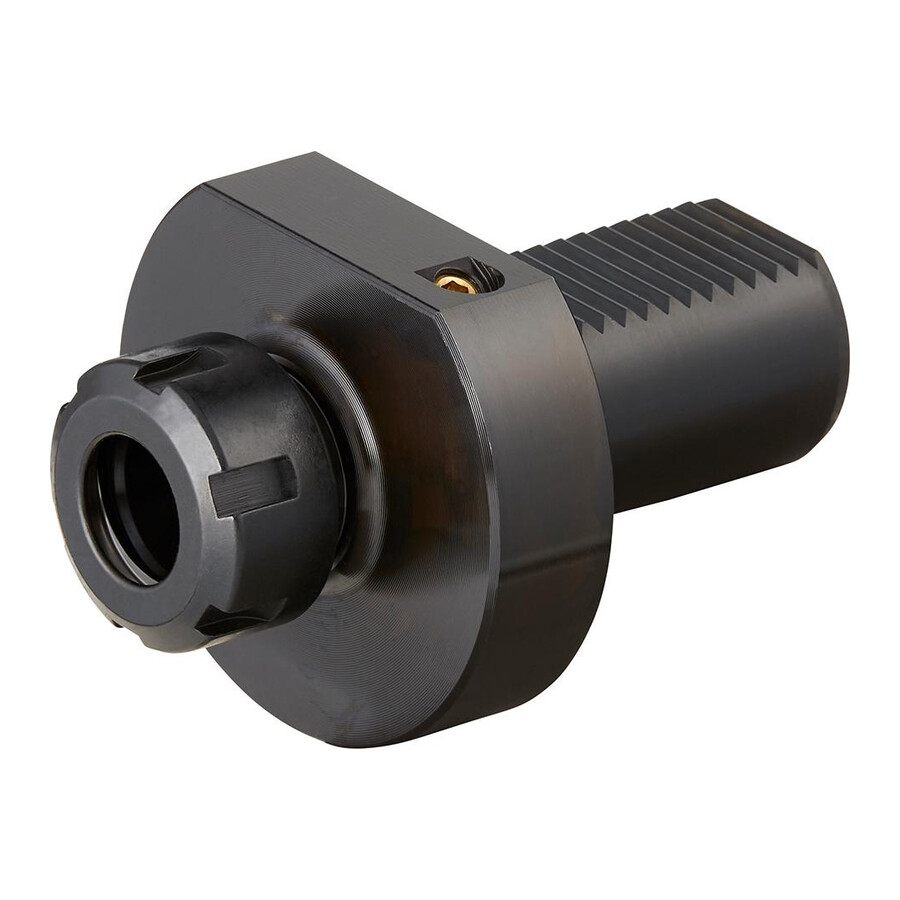

Uchwyt narzędziowy VDI E4 30xER25 Fortis

Uchwyt VDI do wytaczadeł 30 mm ER25 E4 Fortis

Specjalistyczny uchwyt narzędziowy w systemie VDI przeznaczony do mocowania narzędzi w tulejkach zaciskowych ER25, stosowany w głowicach rewolwerowych tokarek CNC. Rozwiązanie dla działów obróbki skrawaniem, które oczekują stabilnego mocowania wytaczadeł i narzędzi wiertarskich przy zachowaniu powtarzalności ustawień.

Cechy i korzyści

• System VDI 30 – ułatwia szybki montaż uchwytu w głowicy rewolwerowej, skracając czas przezbrojenia obrabiarki.
• Mocowanie w tulejkach ER25 – jeden uchwyt do szerokiego zakresu średnic narzędzi, co ogranicza liczbę potrzebnych oprawek w parku maszynowym.
• Zakres mocowania 2–16 mm – możliwość pracy z wiertłami i wytaczadłami o różnych średnicach, zwiększając elastyczność procesów obróbczych.
• Hartowany i szlifowany trzpień oraz powierzchnia przyłożenia – stabilne i powtarzalne mocowanie, co przekłada się na lepszą dokładność obróbki i mniejsze zużycie narzędzia.
• Otwór doprowadzający chłodziwo – umożliwia efektywne chłodzenie strefy skrawania, co wspiera żywotność narzędzi i poprawia jakość powierzchni.
• Kształt E4 – dopasowanie do odpowiednich uchwytów i głowic tokarskich, co ułatwia integrację z istniejącym wyposażeniem.

Zastosowanie

Uchwyt znajduje zastosowanie w tokarkach CNC wyposażonych w rewolwerowe głowice VDI 30, w szczególności w operacjach wytaczania i wiercenia z wykorzystaniem tulejek zaciskowych ER25. Dedykowany dla narzędziowni, zakładów produkcyjnych, działów utrzymania ruchu oraz firm świadczących usługi obróbki skrawaniem, gdzie wymagane jest precyzyjne i sztywne mocowanie narzędzi w zakresie średnic 2–16 mm.

Specyfikacja techniczna

• Typ uchwytu: VDI 30
• Kształt: E4
• Pasujące tuleje: ER25
• Rozmiar: ER25
• Średnica chwytu [mm]: 30
• D2 [mm]: 2–16
• D6 [mm]: 68
• H1 [mm]: 28
• L3 [mm]: 22
• Wysokość [mm]: 28
• Zakres mocowania [mm]: 2–16
• Średnica odsadzenia [mm]: 42
• Długość mocowania [mm]: 22
• Średnica nakrętki [mm]: 68
• Norma: DIN 69880
• Przeznaczenie: do mocowania narzędzi w tulejkach zaciskowych ER
• Obróbka trzpienia i powierzchni przyłożenia: hartowane i szlifowane
• Chłodzenie: otwór doprowadzający chłodziwo
