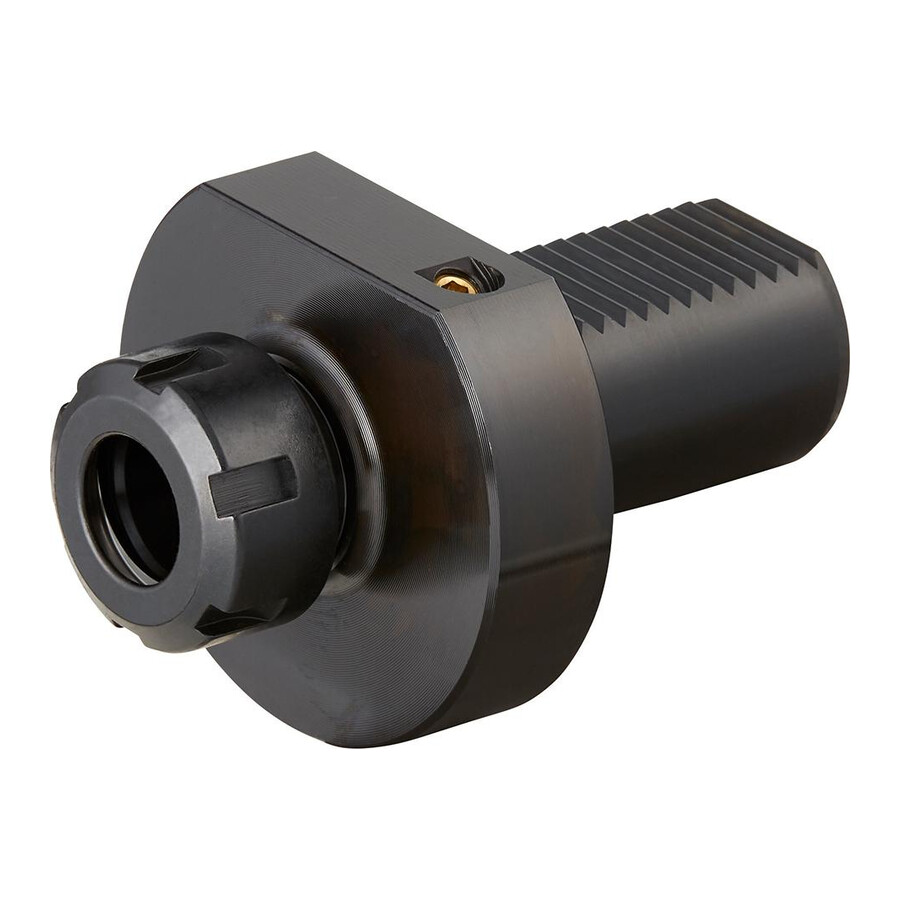

Uchwyt narzędziowy VDI E4 30xER40 Fortis

Uchwyt VDI do wytaczadeł 30xER40 E4 Fortis

Precyzyjny uchwyt narzędziowy przeznaczony do mocowania narzędzi w tulejkach zaciskowych typu ER40, kompatybilny z oprawkami VDI 30 o kształcie E4. Rozwiązanie dedykowane dla użytkowników tokarek CNC i automatów tokarskich wymagających powtarzalności mocowania oraz stabilności procesu obróbczego.

Cechy i korzyści

• Standard DIN 69880 – pewna kompatybilność z głowicami rewolwerowymi VDI w parkach maszynowych opartych na tym standardzie.
• Mocowanie w tulejkach ER40 – możliwość wykorzystania szerokiego zakresu średnic narzędzi skrawających bez konieczności częstej wymiany uchwytu.
• Hartowany i szlifowany trzpień oraz powierzchnia przyłożenia – stabilne osadzenie w głowicy rewolwerowej, ograniczenie bicia i poprawa trwałości narzędzi.
• Otwór doprowadzający chłodziwo – możliwość podawania chłodziwa bezpośrednio w strefę skrawania, co poprawia odprowadzanie ciepła i wiórów.
• Kształt E4 i chwyt VDI 30 – łatwy dobór uchwytu do konkretnej pozycji głowicy rewolwerowej i konfiguracji maszyny.
• Zakres mocowania 3–30 mm – elastyczność przy doborze wytaczadeł, wierteł oraz narzędzi tokarskich o różnych średnicach.

Zastosowanie

Uchwyt stosowany jest w głowicach rewolwerowych tokarek CNC oraz automatów tokarskich wyposażonych w interfejs VDI 30 i tulejki zaciskowe ER40. Sprawdza się przy mocowaniu wytaczadeł, narzędzi wiertarskich oraz innych narzędzi rotujących w procesach obróbki wewnętrznej i zewnętrznej, wszędzie tam, gdzie wymagane jest precyzyjne i sztywne zamocowanie narzędzia oraz wykorzystanie chłodziwa doprowadzanego przez uchwyt.

Specyfikacja techniczna

• Standard: DIN 69880
• Uchwyt: VDI 30
• Kształt: E4
• Pasujące tuleje: ER40
• Rozmiar tulei: ER40
• Średnica chwytu: 30 mm
• Długość uchwytu: 22 mm
• D2: 3–30 mm
• D6: 68 mm
• Średnica odsadzenia: 68 mm
• Średnica nakrętki: 63 mm
• H1: 28 mm
• Wysokość: 28 mm
• L3: 22 mm
• Zakres mocowania: 3–30 mm
• Otwór doprowadzający chłodziwo: tak
