Uchwyt narzędziowy VDI E4 do tulejek ER25 40 mm Fortis
Cena regularna:
towar niedostępny
dodaj do przechowalni
0
Opis

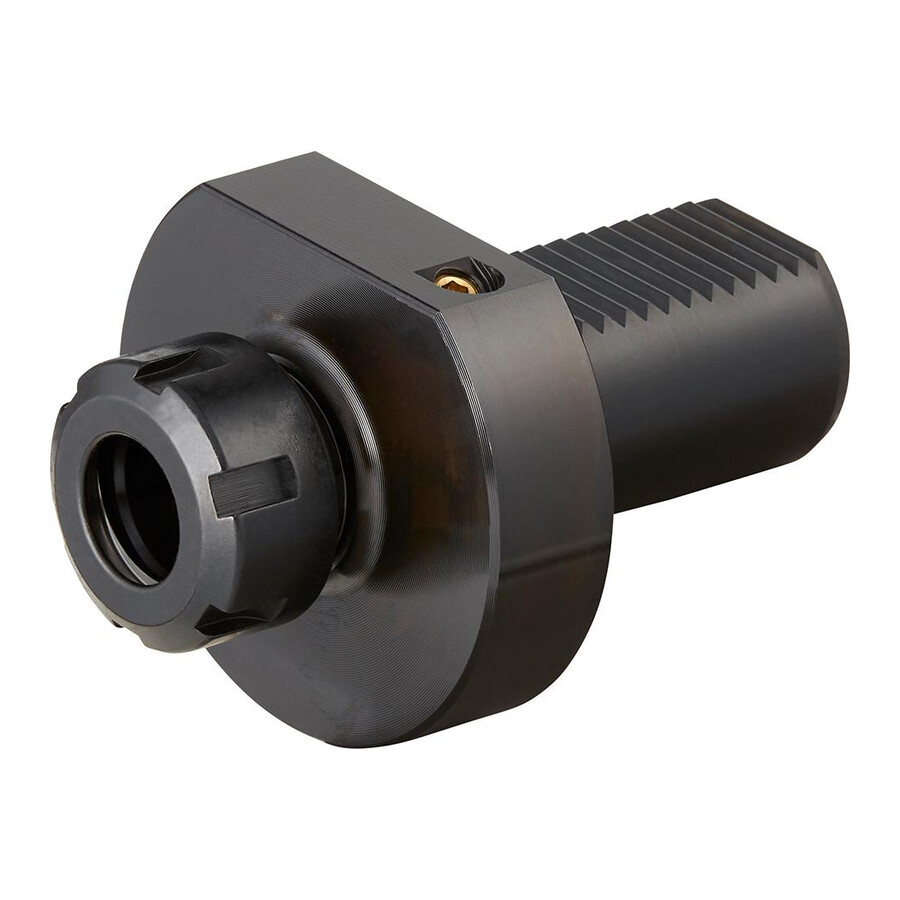

Uchwyt VDI do wytaczadeł 40xER25 E4 Fortis
Specjalistyczny uchwyt narzędziowy w systemie VDI przeznaczony do mocowania narzędzi w tulejkach zaciskowych typu ER25. Rozwiązanie dla użytkowników tokarek CNC i automatów tokarskich, którzy oczekują stabilnego i powtarzalnego mocowania wytaczadeł oraz narzędzi wiertarskich.
Cechy i korzyści
- System VDI 40 – szybka i powtarzalna wymiana oprawki ogranicza przestoje maszyny i ułatwia standaryzację uchwytów na tokarkach.
- Mocowanie w tulejkach ER25 – szeroki zakres średnic chwytu narzędzi (2–16 mm) umożliwia wykorzystanie jednej oprawki do wielu wierteł i wytaczadeł, redukując liczbę potrzebnych uchwytów.
- Hartowany i szlifowany trzpień oraz powierzchnia przyłożenia – zwiększona trwałość i stabilność mocowania przekładają się na lepszą jakość obróbki i mniejsze zużycie narzędzi.
- Otwór doprowadzający chłodziwo – możliwość doprowadzenia chłodziwa bezpośrednio do strefy skrawania poprawia warunki pracy narzędzia i wspiera dłuższą żywotność ostrza.
- Kształt E4 – zgodność z typowym kształtem uchwytu VDI ułatwia integrację z istniejącymi głowicami rewolwerowymi.
Zastosowanie
Oprawka przeznaczona do mocowania wytaczadeł oraz narzędzi wiertarskich w tulejkach zaciskowych ER25 w głowicach rewolwerowych z gniazdem VDI 40. Sprawdza się w tokarkach sterowanych numerycznie oraz konwencjonalnych z systemem VDI przy operacjach wiercenia, wytaczania i obróbki wewnętrznej w produkcji jednostkowej, małoseryjnej i seryjnej.
Specyfikacja techniczna
- Typ produktu: Uchwyty narzędziowe, wiertarskie
- Pasujące tuleje: ER25
- Rozmiar: ER25
- Średnica chwytu: 40 mm
- Uchwyt: VDI 40
- D2: 2–16 mm
- D6: 83 mm
- H1: 32,5 mm
- L3: 22 mm
- Wysokość: 32,5 mm
- Zakres mocowania: 2–16 mm
- Kształt: E4
- Długość mocowania: 22 mm
- Średnica nakrętki: 42 mm
- Norma: DIN 69880
Najczęściej zadawane pytania
Do jakich tulejek pasuje ten uchwyt VDI 40xER25?
Uchwyt jest przeznaczony do mocowania narzędzi w tulejkach zaciskowych typu ER25.
Jaki jest zakres średnic narzędzi mocowanych w tym uchwycie?
Zakres mocowania wynosi od 2 do 16 mm, zgodnie z parametrem D2 oraz zakresem mocowania 2–16 mm.
Czy uchwyt jest zgodny z normą DIN 69880?
Tak, oprawka narzędziowa wykonana jest zgodnie z normą DIN 69880.
Czy uchwyt ma doprowadzenie chłodziwa do narzędzia?
Tak, oprawka posiada otwór doprowadzający chłodziwo, co umożliwia podawanie medium do strefy skrawania.
Dane techniczne
| D6 [mm] | 83 |
| Rozmiar | ER25 |
| H1 [mm] | 32.5 |
| Średnica chwytu [mm] | 40 |
| Kształt | E4 |
| Uchwyt | VDI 40 |
| L3 [mm] | 22 |
| D2 [mm] | 2–16 |
| Pasujące tuleje | ER25 |
