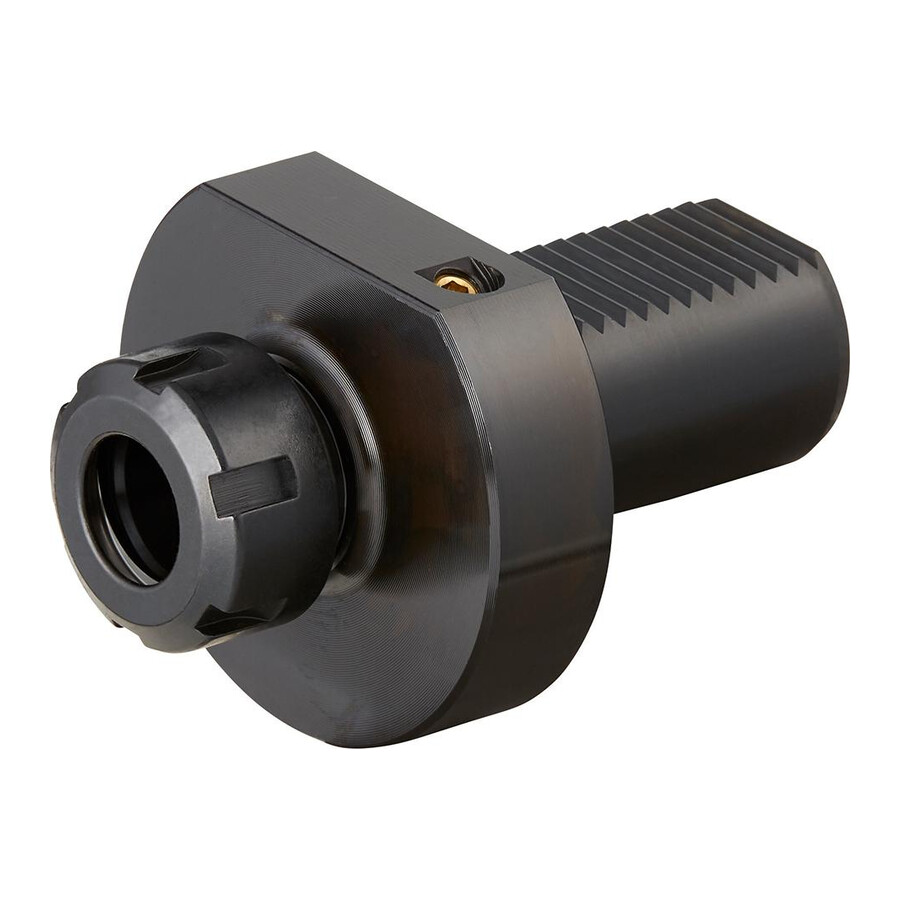

Uchwyt narzędziowy VDI E4 do tulejek ER32 50 mm Fortis

Uchwyt VDI do wytaczadeł E4 uchwyt VDI 50xER32 Fortis

Precyzyjny uchwyt narzędziowy przeznaczony do mocowania wytaczadeł i innych narzędzi skrawających w tulejkach zaciskowych, dedykowany do oprawek typu VDI w systemach tokarskich. Rozwiązanie dla utrzymania ruchu i technologów poszukujących stabilnego mocowania przy obróbce z chłodzeniem narzędzia.

Cechy i korzyści

• Uchwyt VDI, kształt E4 – łatwa integracja z istniejącymi głowicami rewolwerowymi i oprawkami tokarskimi w standardzie VDI, co skraca czas przezbrojeń.
• Do tulejek zaciskowych ER32 – możliwość szybkiej wymiany narzędzi w szerokim zakresie średnic chwytu bez konieczności stosowania wielu różnych oprawek.
• Trzpień i powierzchnia przyłożenia hartowane i szlifowane – stabilne, sztywne mocowanie narzędzia, co sprzyja uzyskaniu powtarzalnej dokładności obróbki.
• Otwór doprowadzający chłodziwo – umożliwia kierunkowe podawanie chłodziwa do strefy skrawania, co zwiększa trwałość narzędzia i poprawia odprowadzanie wiórów.
• Zakres mocowania 2–20 mm – jeden uchwyt obsługuje wiele średnic narzędzi, ograniczając liczbę potrzebnych oprawek i redukując koszty magazynowania.
• Średnica chwytu 50 mm – dopasowanie do typowych rozwiązań w tokarkach CNC, co ułatwia standaryzację oprzyrządowania w parku maszynowym.

Zastosowanie

Przeznaczony do mocowania wytaczadeł i innych narzędzi wiertarskich oraz skrawających w tulejach ER32 w tokarkach CNC i automatach tokarskich z oprawkami VDI. Sprawdzi się w obróbce zewnętrznej i wewnętrznej, w produkcji seryjnej i małoseryjnej w zakładach obróbki metalu, narzędziowniach oraz działach utrzymania ruchu wymagających powtarzalnego, sztywnego mocowania z doprowadzeniem chłodziwa.

Specyfikacja techniczna

• Typ uchwytu: VDI
• Kształt: E4
• Pasujące tuleje: ER32
• Rozmiar: ER32
• Średnica chwytu: 50 mm
• Uchwyt: VDI 50
• D2: 2–20 mm
• D6: 98 mm
• H1: 35 mm
• L3: 30 mm
• Wysokość: 35 mm
• Zakres mocowania: 2–20 mm
• Długość mocowania: 30 mm
• Średnica nakrętki: 50 mm
• Norma: DIN 69880
