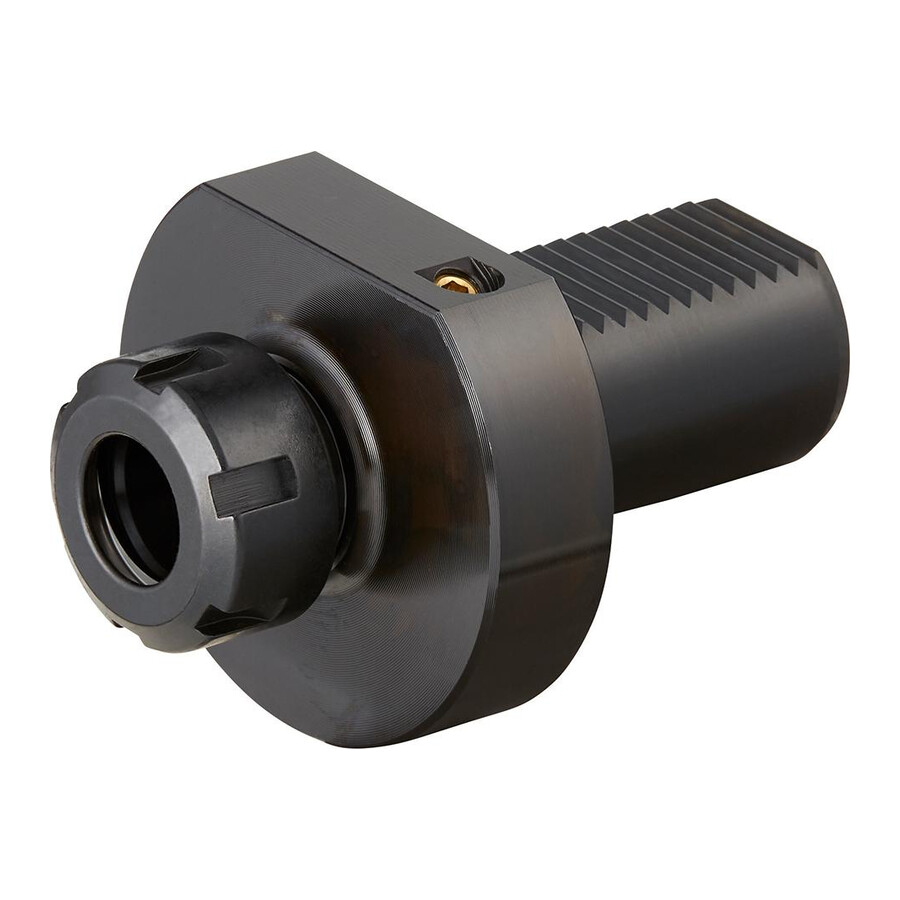

Uchwyt narzędziowy VDI E4 do tulejek ER40 50 mm Fortis

Uchwyt VDI do wytaczadeł E4 50xER40 3–30 Fortis

Precyzyjny uchwyt narzędziowy przeznaczony do mocowania narzędzi skrawających w tulejkach zaciskowych ER w oprawkach typu VDI. Sprawdza się w tokarkach CNC i obrabiarkach z rewolwerem VDI, gdzie wymagane jest stabilne i powtarzalne mocowanie wytaczadeł.

Cechy i korzyści

• Kształt E4 zgodny z DIN 69880 – łatwe dopasowanie do standardowych głowic rewolwerowych VDI oraz przewidywalny montaż w istniejących uchwytach.
• Mocowanie w tulejkach zaciskowych ER40 – możliwość pracy z szeroką gamą narzędzi i średnic chwytu bez konieczności wymiany całego uchwytu.
• Zakres mocowania 3–30 mm – elastyczne wykorzystanie jednego uchwytu do wielu średnic wytaczadeł, co ogranicza liczbę potrzebnych opraw i redukuje koszty wyposażenia.
• Hartowany i szlifowany trzpień oraz powierzchnia przyłożenia – stabilne osadzenie w gnieździe VDI, lepsza sztywność zestawu i mniejsze ryzyko drgań podczas obróbki.
• Otwór doprowadzający chłodziwo – możliwość chłodzenia narzędzia bezpośrednio przez uchwyt, co poprawia warunki skrawania i żywotność narzędzi.
• Kompaktowa długość uchwytu 80 mm – ograniczenie wysięgu narzędzia, co wpływa na zwiększenie sztywności układu i dokładności obróbki.

Zastosowanie

Uchwyt przeznaczony jest do mocowania wytaczadeł i innych narzędzi z chwytem cylindrycznym w tulejkach ER40 w tokarkach z systemem VDI 50. Stosowany w obróbce tokarskiej detali wymagających stabilnego mocowania narzędzia, w produkcji seryjnej i małoseryjnej, w działach utrzymania ruchu, narzędziowniach oraz warsztatach zajmujących się precyzyjną obróbką skrawaniem.

Specyfikacja techniczna

• Norma: DIN 69880
• Uchwyt: VDI 50
• Kształt: E4
• Pasujące tuleje: ER40
• Rozmiar: ER40
• Zakres mocowania: 3–30 mm
• Długość uchwytu: 80 mm
• Średnica chwytu: 50 mm
• D2: 3–30 mm
• D6: 98 mm
• H1: 35 mm
• L3: 30 mm
• Wysokość: 35 mm
• Średnica odsadzenia: 98 mm
• Długość mocowania: 30 mm
• Średnica nakrętki: 63 mm
