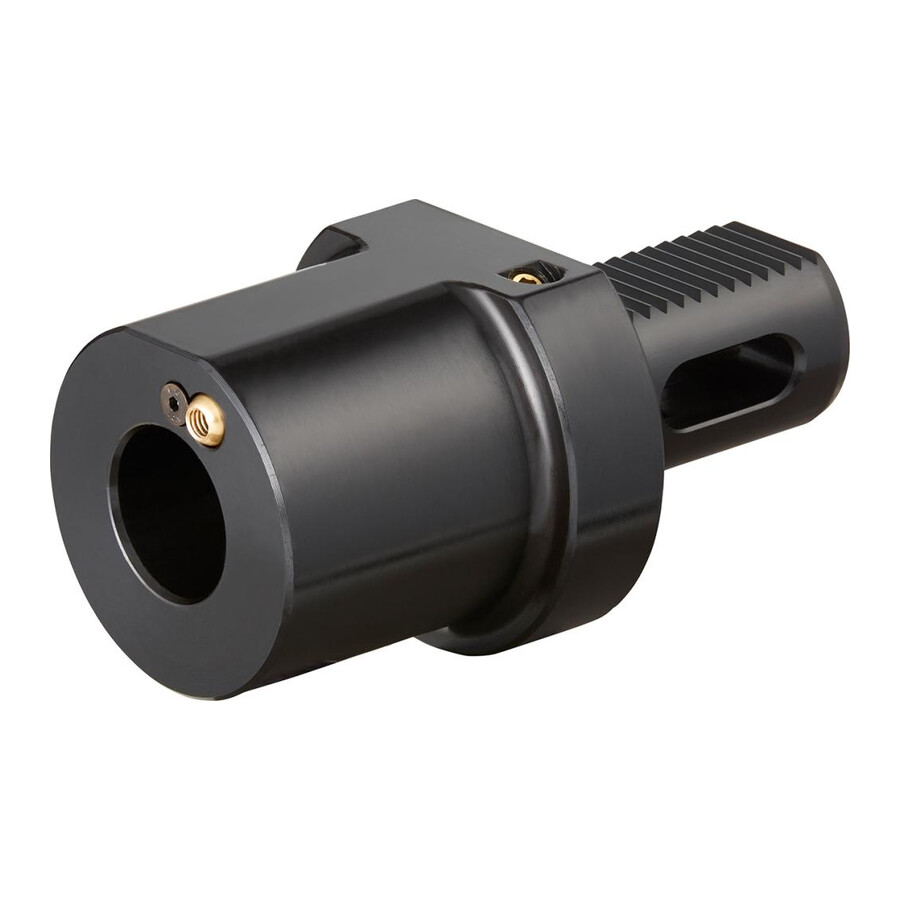

Uchwyt narzędziowy VDI F DIN 69880 40 mm MK1 Fortis

Uchwyt narzędziowy VDI pod stożek Morse'a MK1 40 mm Fortis

Precyzyjny uchwyt narzędziowy w systemie VDI o kształcie F, przeznaczony do mocowania narzędzi z chwytem stożkowym Morse'a w obrabiarkach CNC i tokarkach wyposażonych w głowice narzędziowe VDI 40. Rozwiązanie kierowane do narzędziowni, działów utrzymania ruchu oraz producentów poszukujących stabilnego mocowania narzędzi.

Cechy i korzyści

• System mocowania VDI 40 – kompatybilność z głowicami narzędziowymi VDI 40 upraszcza konfigurację maszyn i skraca czas przezbrojeń.
• Stożek Morse'a MK 1 – możliwość bezpośredniego mocowania narzędzi z chwytem stożkowym MK1 pozwala na elastyczne wykorzystanie istniejącego oprzyrządowania.
• Trzpień i powierzchnia przyłożenia hartowane i szlifowane – stabilne i powtarzalne mocowanie ogranicza bicie narzędzia i poprawia jakość obróbki.
• Otwór doprowadzający chłodziwo – doprowadzenie chłodziwa do strefy skrawania wspiera odprowadzanie ciepła i wiórów, co zwiększa trwałość narzędzia skrawającego.
• Wykonanie zgodne z DIN 69880 – ułatwia integrację w istniejących systemach narzędziowych i ogranicza ryzyko problemów z dopasowaniem.
• Kształt F – dedykowany do mocowania narzędzi osiowych w standardzie stożka Morse'a, co upraszcza dobór oprawek.

Zastosowanie

Uchwyt przeznaczony jest do pracy w tokarkach i centrach tokarskich z rewolwerowymi głowicami narzędziowymi w systemie VDI 40, wszędzie tam, gdzie wymagane jest mocowanie narzędzi z chwytem stożkowym Morse'a MK1. Stosowany w obróbce skrawaniem detali seryjnych i jednostkowych w zakładach produkcyjnych, warsztatach mechanicznych oraz działach utrzymania ruchu do zadań takich jak wiercenie, rozwiercanie czy inne operacje z wykorzystaniem narzędzi osiowych w standardzie MK1.

Specyfikacja techniczna

• Rozmiar: VDI 40
• Średnica chwytu: 40 mm
• Uchwyt: VDI 40
• D2: 55 mm
• D3: 83 mm
• H1: 32,5 mm
• L1: 26 mm
• L2: 22 mm
• Wysokość: 32,5 mm
• Stożek: MK 1
• Norma: DIN 69880
• Kształt: F
• Otwór doprowadzający chłodziwo: tak
