Uchwyt narzędziowy VDI F DIN 69880 MK3 40 mm Fortis
Cena regularna:
towar niedostępny
dodaj do przechowalni
0
Opis

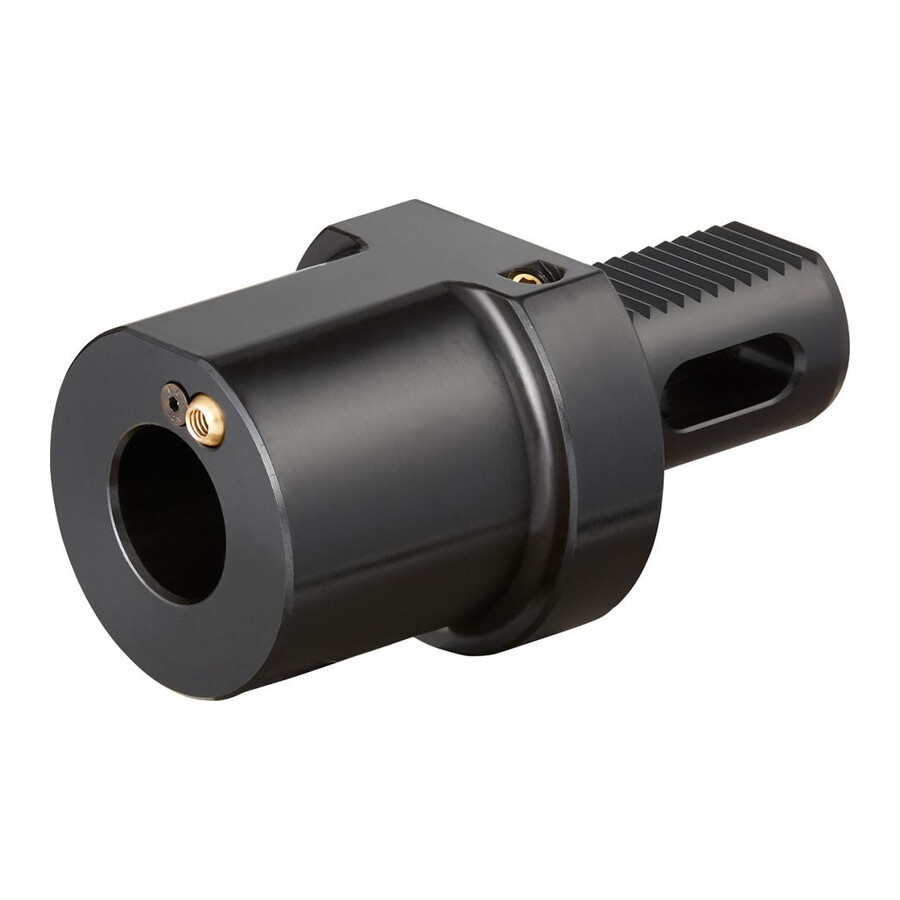

Uchwyt VDI pod stożek Morse'a F 40 mm MK3 Fortis
Specjalistyczny uchwyt narzędziowy typu VDI w kształcie F przeznaczony do mocowania narzędzi z chwytem stożkowym Morse'a na imakach tokarskich. Rozwiązanie dedykowane dla zakładów obróbki skrawaniem, gdzie liczy się stabilne mocowanie, powtarzalność ustawień i możliwość doprowadzenia chłodziwa.
Cechy i korzyści
- Standard DIN 69880 – pełna kompatybilność z imakami i rewolwerami tokarskimi zgodnymi z tym systemem, co ułatwia integrację z istniejącym parkiem maszynowym.
- Mocowanie pod stożek Morse'a MK 3 – szybkie i powtarzalne zamocowanie narzędzi z chwytem stożkowym, co skraca czas przezbrojeń i zmniejsza ryzyko błędów ustawczych.
- Trzpień i powierzchnia przyłożenia hartowane i szlifowane – stabilne, precyzyjne oparcie uchwytu, co przekłada się na lepszą sztywność układu i wyższą jakość obróbki.
- Otwór doprowadzający chłodziwo – możliwość kierunkowego chłodzenia narzędzia bezpośrednio przez uchwyt, co wydłuża trwałość ostrzy i poprawia warunki skrawania.
- Średnica chwytu VDI 40 mm – dopasowanie do popularnego rozmiaru uchwytów VDI 40, co pozwala na elastyczne kompletowanie oprzyrządowania tokarki.
- Kształt F – konstrukcja przystosowana do mocowania narzędzi stożkowych, zapewniająca pewne osadzenie i właściwe przeniesienie obciążeń podczas toczenia.
Zastosowanie
Uchwyt przeznaczony jest do tokarek CNC i tokarek konwencjonalnych wyposażonych w system uchwytów VDI 40 zgodny z DIN 69880. Stosowany do mocowania narzędzi z chwytem stożkowym Morse'a MK 3 w operacjach toczenia, wytaczania lub wiercenia. Sprawdzi się w narzędziowniach, zakładach produkcyjnych i działach utrzymania ruchu realizujących serie produkcyjne oraz prace jednostkowe wymagające powtarzalnego pozycjonowania narzędzi.
Specyfikacja techniczna
- Standard: DIN 69880
- Kształt: F
- Rodzaj uchwytu: VDI 40
- Rozmiar: 40
- Średnica chwytu: 40 mm
- Stożek: MK 3
- D2: 58 mm
- D3: 83 mm
- H1: 32,5 mm
- L1: 36 mm
- L2: 22 mm
- Wysokość: 32,5 mm
- Otwór doprowadzający chłodziwo: tak
Najczęściej zadawane pytania
Do jakich tokarek pasuje uchwyt VDI 40 z mocowaniem pod stożek Morse'a MK3?
Model przeznaczony jest do tokarek wyposażonych w system uchwytów VDI 40 zgodny z normą DIN 69880 oraz przystosowanych do kształtu F.
Czy tym uchwytem można mocować narzędzia z innym stożkiem niż MK3?
Uchwyt został opisany jako przystosowany do mocowania narzędzi z chwytem stożkowym Morse'a MK 3, inne stożki nie są wymienione w danych.
Czy uchwyt VDI ma możliwość doprowadzania chłodziwa do narzędzia?
Tak, w danych wskazano obecność otworu doprowadzającego chłodziwo.
Jakie są główne wymiary uchwytu VDI 40 F pod stożek Morse'a?
Podane wymiary to m.in. średnica chwytu 40 mm, D2 58 mm, D3 83 mm, H1 32,5 mm, L1 36 mm, L2 22 mm oraz wysokość 32,5 mm.
Dane techniczne
| D3 [mm] | 83 |
| Stożek | MK 3 |
| Wysokość [mm] | 32,5 |
| H1 [mm] | 32.5 |
| Średnica chwytu [mm] | 40 |
| Uchwyt | VDI 40 |
| L1 [mm] | 36 |
| L2 [mm] | 22 |
| D2 [mm] | 58 |
