Uchwyt narzędziowy VDI do wierteł z płytkami wymiennymi 30x32mm Fortis
Cena regularna:
towar niedostępny
dodaj do przechowalni
0
Opis

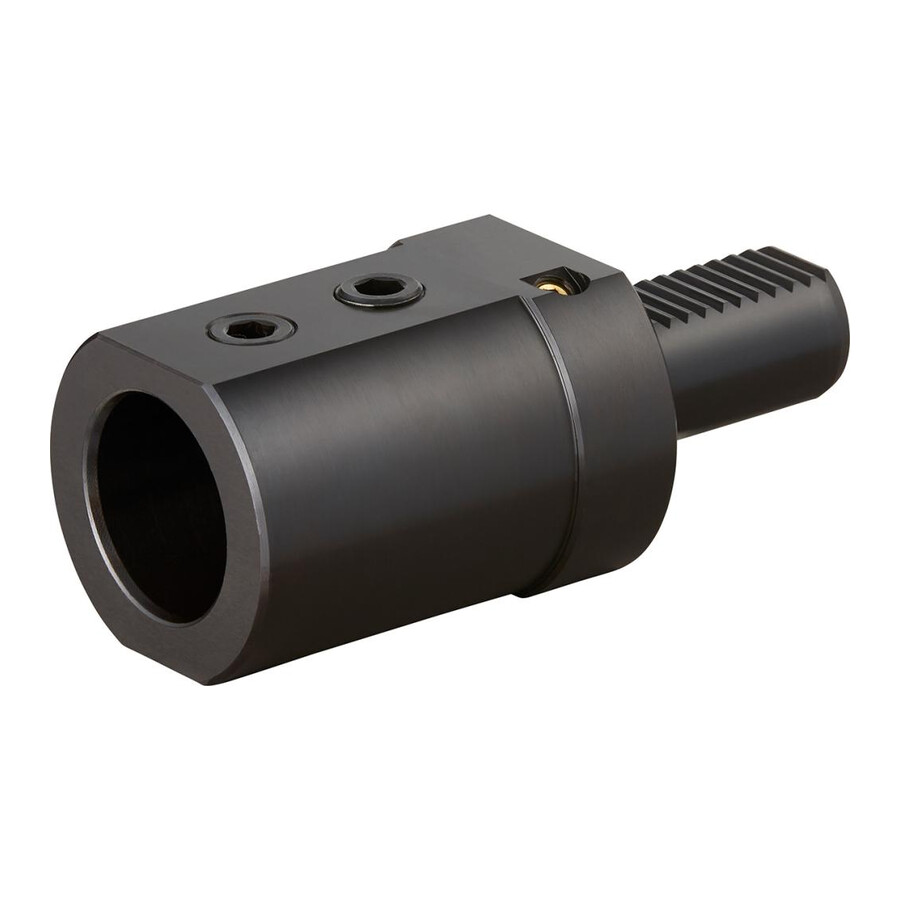

Uchwyt VDI do wierteł z płytkami wymiennymi 30x32mm Fortis
Specjalistyczny uchwyt narzędziowy w systemie VDI, przeznaczony do mocowania wierteł z płytkami wymiennymi w obrabiarkach CNC i automatach tokarskich. Rozwiązanie kierowane do narzędziowni, działów utrzymania ruchu oraz producentów wymagających stabilnego i powtarzalnego mocowania narzędzi skrawających.
Cechy i korzyści
- Standard DIN 69880 – pełna kompatybilność z głowicami rewolwerowymi przystosowanymi do uchwytów VDI, co ułatwia integrację z istniejącym parkiem maszynowym.
- Przeznaczenie do wierteł z płytkami wymiennymi – możliwość efektywnego korzystania z narzędzi z wymiennymi płytkami zapewnia redukcję przestojów i kosztów przezbrojeń.
- Hartowany i szlifowany trzpień oraz powierzchnia przyłożenia – stabilne mocowanie i ograniczenie ugięć wpływa na dokładność otworów i dłuższą żywotność narzędzia.
- Otwór doprowadzający chłodziwo – doprowadzenie chłodziwa bezpośrednio do strefy skrawania poprawia odprowadzanie wiórów i pozwala zwiększyć parametry skrawania.
- System kołnierzowy – pewne i sztywne połączenie z rewolwerem ogranicza ryzyko przesunięć podczas obróbki.
- Kształt E1, rozmiar 30x32 mm – dopasowanie do konkretnych oprawek i narzędzi usuwa problem niedopasowania średnic chwytu i mocowania.
Zastosowanie
Uchwyt znajduje zastosowanie w tokarkach CNC i automatach tokarskich wyposażonych w gniazda VDI 30 zgodne z DIN 69880. Przeznaczony jest do mocowania wierteł z płytkami wymiennymi w operacjach wiercenia i rozwiercania w produkcji seryjnej i małoseryjnej, m.in. w przemyśle maszynowym, motoryzacyjnym oraz w precyzyjnych warsztatach obróbki skrawaniem.
Specyfikacja techniczna
- Rozmiar: 30x32 mm
- Średnica chwytu: 30 mm
- Średnica mocowania: 32 mm
- Średnica zewnętrzna: 68 mm
- Uchwyt: VDI 30
- D2: 32 mm
- D3: 52 mm
- D6: 68 mm
- H1: 28 mm
- L1: 75 mm
- L2: 61 mm
- L3: 22 mm
- Wysokość: 28 mm
- Kształt: E1
- Średnica odsadzenia: 52 mm
- Długość mocowania: 61 mm
- Grubość łba: 22 mm
- Norma: DIN 69880
- Przeznaczenie: do wierteł z płytkami wymiennymi
- Otwór doprowadzający chłodziwo: tak
- System: kołnierzowy
Najczęściej zadawane pytania
Do jakich maszyn pasuje ten uchwyt VDI 30x32 mm?
Uchwyt jest przeznaczony do obrabiarek wyposażonych w system uchwytów narzędziowych VDI 30 zgodny z DIN 69880 oraz do mocowania narzędzi o średnicy 32 mm.
Czy uchwyt nadaje się do wierteł z płytkami wymiennymi?
Tak, produkt jest opisany jako uchwyt VDI specjalnie do wierteł z płytkami wymiennymi.
Czy uchwyt ma doprowadzenie chłodziwa?
Tak, wyposażony jest w otwór doprowadzający chłodziwo do strefy pracy narzędzia.
Jaki ma kształt i główne wymiary robocze ten uchwyt?
Uchwyt ma kształt E1, rozmiar 30x32 mm, średnicę mocowania 32 mm oraz długość mocowania 61 mm.
Dane techniczne
| Kształt | E1 |
| D6 [mm] | 68 |
| Uchwyt | VDI 30 |
| H1 [mm] | 28 |
| L1 [mm] | 75 |
| Długość mocowania [mm] | 61 |
| Średnica mocowania [mm] | 32 |
| Rozmiar | 30x32mm |
| L2 [mm] | 61 |
| Wysokość [mm] | 28 |
| L3 [mm] | 22 |
| Średnica chwytu [mm] | 30 |
| D2 [mm] | 32 |
| Średnica zewnętrzna [mm] | 68 |
| D3 [mm] | 52 |
