Uchwyt narzędziowy VDI do wierteł z płytkami wymiennymi 50x25mm Fortis
Cena regularna:
towar niedostępny
dodaj do przechowalni
0
Opis

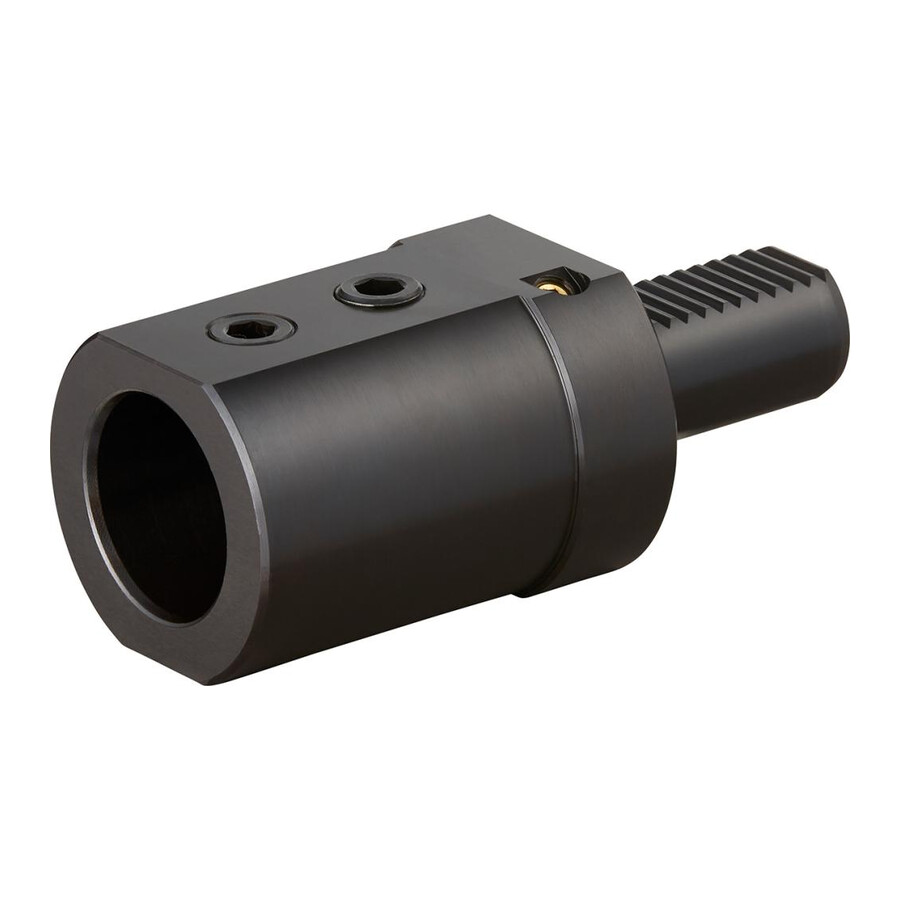

Uchwyt VDI do wierteł z płytkami wymiennymi 50x25mm Fortis
Precyzyjny uchwyt narzędziowy VDI w kształcie E1 przeznaczony do mocowania wierteł z płytkami wymiennymi w obrabiarkach CNC i automatach tokarskich. Sprawdzi się w działach utrzymania ruchu, narzędziowniach oraz u producentów wykorzystujących system oprawek VDI.
Cechy i korzyści
- Standard VDI 50 – łatwa integracja z istniejącymi głowicami rewolwerowymi i szybka wymiana oprzyrządowania.
- Przystosowany do wierteł z płytkami wymiennymi – umożliwia stabilne mocowanie narzędzi skrawających stosowanych w wierceniu produkcyjnym.
- Hartowany i szlifowany trzpień oraz powierzchnia przyłożenia – zwiększona trwałość uchwytu oraz powtarzalność bazowania narzędzia.
- Otwór doprowadzający chłodziwo – umożliwia podawanie chłodziwa bezpośrednio do strefy skrawania, co wydłuża żywotność płytek.
- System kołnierzowy – pewne pozycjonowanie w rewolwerze i ograniczenie drgań podczas obróbki.
- Rozmiar 50x25 mm – dopasowanie do typowych średnic chwytu i mocowania stosowanych w nowoczesnych tokarkach.
Zastosowanie
Uchwyt przeznaczony jest do mocowania wierteł z płytkami wymiennymi w tokarkach i centrach tokarskich wyposażonych w gniazda VDI 50. Stosowany w produkcji seryjnej i małoseryjnej przy operacjach wiercenia wymagających chłodzenia wewnętrznego. Polecany dla narzędziowni, zakładów obróbki skrawaniem oraz działów utrzymania ruchu standaryzujących oprawki VDI.
Specyfikacja techniczna
- Rozmiar: 50x25mm
- Średnica chwytu: 50 mm
- Średnica mocowania: 25 mm
- Średnica zewnętrzna: 98 mm
- Uchwyt: VDI 50
- D2: 25 mm
- D3: 45 mm
- D6: 98 mm
- H1: 35 mm
- L1: 80 mm
- L2: 59 mm
- L3: 30 mm
- Wysokość: 35 mm
- Kształt: E1
- Średnica odsadzenia: 45 mm
- Długość mocowania: 59 mm
- Grubość łba: 30 mm
- Norma: DIN 69880
- Otwór doprowadzający chłodziwo: tak
- System kołnierzowy: tak
Najczęściej zadawane pytania
Do jakiego systemu mocowania pasuje ten uchwyt VDI?
Uchwyt jest przystosowany do systemu VDI 50 zgodnie z normą DIN 69880.
Czy uchwyt nadaje się do wierteł z płytkami wymiennymi?
Tak, uchwyt jest przeznaczony do wierteł z płytkami wymiennymi.
Jaki jest rozmiar mocowania narzędzia w tym uchwycie?
Średnica mocowania wynosi 25 mm, a rozmiar uchwytu to 50x25 mm.
Czy uchwyt umożliwia doprowadzenie chłodziwa do narzędzia?
Tak, uchwyt posiada otwór doprowadzający chłodziwo.
Dane techniczne
| L1 [mm] | 80 |
| Długość mocowania [mm] | 59 |
| Średnica mocowania [mm] | 25 |
| Rozmiar | 50x25mm |
| L2 [mm] | 59 |
| Wysokość [mm] | 35 |
| L3 [mm] | 30 |
| Średnica chwytu [mm] | 50 |
| D2 [mm] | 25 |
| Średnica zewnętrzna [mm] | 98 |
| D3 [mm] | 45 |
| Kształt | E1 |
| D6 [mm] | 98 |
| Uchwyt | VDI 50 |
| H1 [mm] | 35 |
